Пружна опора для вібраційних пристроїв

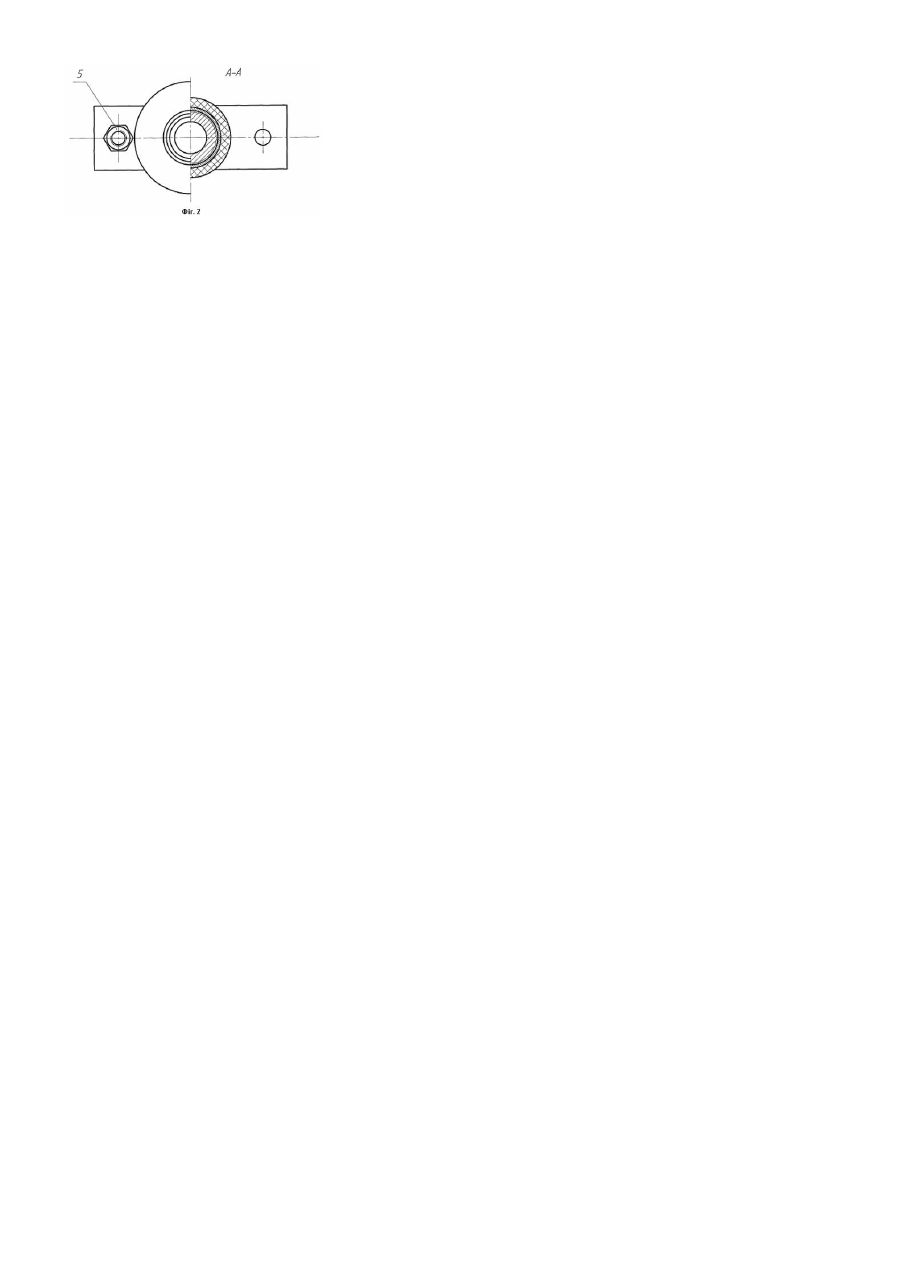

Корисна модель відноситься до демпфірувальних систем вібраційних технологічних машин і може бути використана у вібраційних пристроях для формування виробів збірного залізобетону у будівництві. Відомий аналог - пружна опора, спільними ознаками якої є верхня і нижня основи, прикріплені до робочого органу вібраційного пристрою й фундаменту, з'єднані кільцевими пружними елементами за допомогою циліндричних втулок, жорстко закріплених на основах [1]. Відомий прототип - пружна віброопора [2], недоліком якої є складність форми, що призводить до концентрації напружень, особливо при прикладенні колових коливань у горизонтальній площині. В основу корисної моделі поставлено завдання підвищити міцність і надійність пружної опори, зберігаючи простоту її конструкції. У вібраційних формувальних машинах даного типу співвідношення амплітуд коливань робочого органу (поздовжніх до вертикальних) звичайно знаходиться в межах 0,5...2,5мм, для їх забезпечення жорсткість опори по вертикалі та поперечному перерізі повинна приблизно відповідати таким співвідношенням. На Фіг.1 представлено запропоновану пружну опору для вібраційних пристроїв. Пружна опора для вібраційних пристроїв має суцільний корпус 1, виготовлений з еластичного матеріалу з втулками 2, до яких на різьбі кріпляться верхня основа 3 та нижня основа 4 для приєднання технологічного обладнання та кріплення опори до фундаменту. Кріпиться опора до фундаменту за допомогою болтового з'єднання 5. Виступ 6 використовується для приєднання технологічного обладнання, а отвори 7 у ньому - для можливості укручування. Позначення розмірів, наведених на креслені: dp - діаметр різьби втулки, 1в -ширина втулки, dн-зовнішній діаметр суцільного корпусу, dв - вн утрішній діаметр суцільного корпусу, hн - робоча висота суцільного корпусу. На Фіг.2. зображено половину вигляду зверху та половину перерізу А-А запропонованої вібраційної опори. Пружна опора відрізняється тим, що вона виконана із бічними стінками постійної товщини у вигляді циліндра з отвором, який сполучається з атмосферою, розташованим на вертикальній його осі. Вимушуючі сили кругової дії, викликані дебалансом, що обертається у горизонтальній площині, викликають просторовий коливальний рух робочого органа, переважно в горизонтальній площині, який складається з еліптичного руху центру мас коливальної системи у горизонтальній площині та її обертального руху відносно центра мас. Характер таких коливань робочого органа як твердого тіла на пружній підвісці відомий у теоретичній механіці. Відповідно до специфіки створення коливань одиночним віброзбудником із вертикальним валом, амплітуди горизонтальних і вертикальних вібропереміщень точок робочого органа взаємозалежні, причому останні розподіляються по площі рухливої рами нерівномірно, зростаючи від мінімального значення в центрі мас до максимального на її краях. Лінії рівних амплітуд вертикальних вібропереміщень робочого органа являють собою родину концентричних еліпсів, витягнутих у напрямку поздовжньої осі робочого органа, із центром, котрий лежить на вертикальній осі, що проходить через центр мас коливальної системи, При однакових розмірах рами по довжині та ширині еліпс перетворюється в коло. При збільшенні розміру hн відносно внутрішнього діаметра знижується стійкість пружної опори у вертикальному напрямі. Пружна опора працює наступним чином. На болти, замонолічені у фундаменті, установлюється отворами у кріпильному елементі корпус 1. Гайки на болтах затягуються, кріпильний елемент опори стискається і щільно прилягає до болтів, фундаменту та притискного елемента. Робочий орган вібраційного пристрою вільно установлюється на горизонтальну ділянку у вер хній частиш опори так, щоб її виступ увійшов в посадочне місце. Робочий орган утримується на пружній опорі за рахунок того, що амплітуда коливань робочого органа значно менша від осадки пружної опори від ваги робочого органа: Виступ і кріпильний елемент опори працюють як тверде тіло, а сам корпус за рахунок пружних деформацій має можливість здійснювати вібраційні коливання як у вертикальній, так і у горизонтальній площинах та забезпечувати віброізоляцію фундаменту. Отвір, розташований на вертикальній осі пружної опори, сполучається з атмосферою і сприяє відводу тепла з внутрішньої поверхні опори. При роботі вібраційної опори корпус 1 деформується і забезпечує необхідні амплітуди коливань робочого органу в співвідношенні поздовжніх до вертикальних 0,5...2,5. Використана література: 1. Всеукраинский научно-технический журнал "Вибрации в технике и технологиях", №2 (11), 1999г., рис.3, с.62. 2. Авторское свидетельство СРСР №1610123, кл. F 16 F3/08 / K.A. Бахмудов, Ю.И. Виноградов, Н.П. Нестеренко, К.О. Олехнович
