Пристрій для контролю біморфних п’єзоелементів
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань та вимірювальний пристрій, який відрізняється тим, що як генератор електричних коливань використовується мультивібратор, а біморфний п'єзоелемент включений у частотозадавальний ланцюг мультивібратора.
Текст

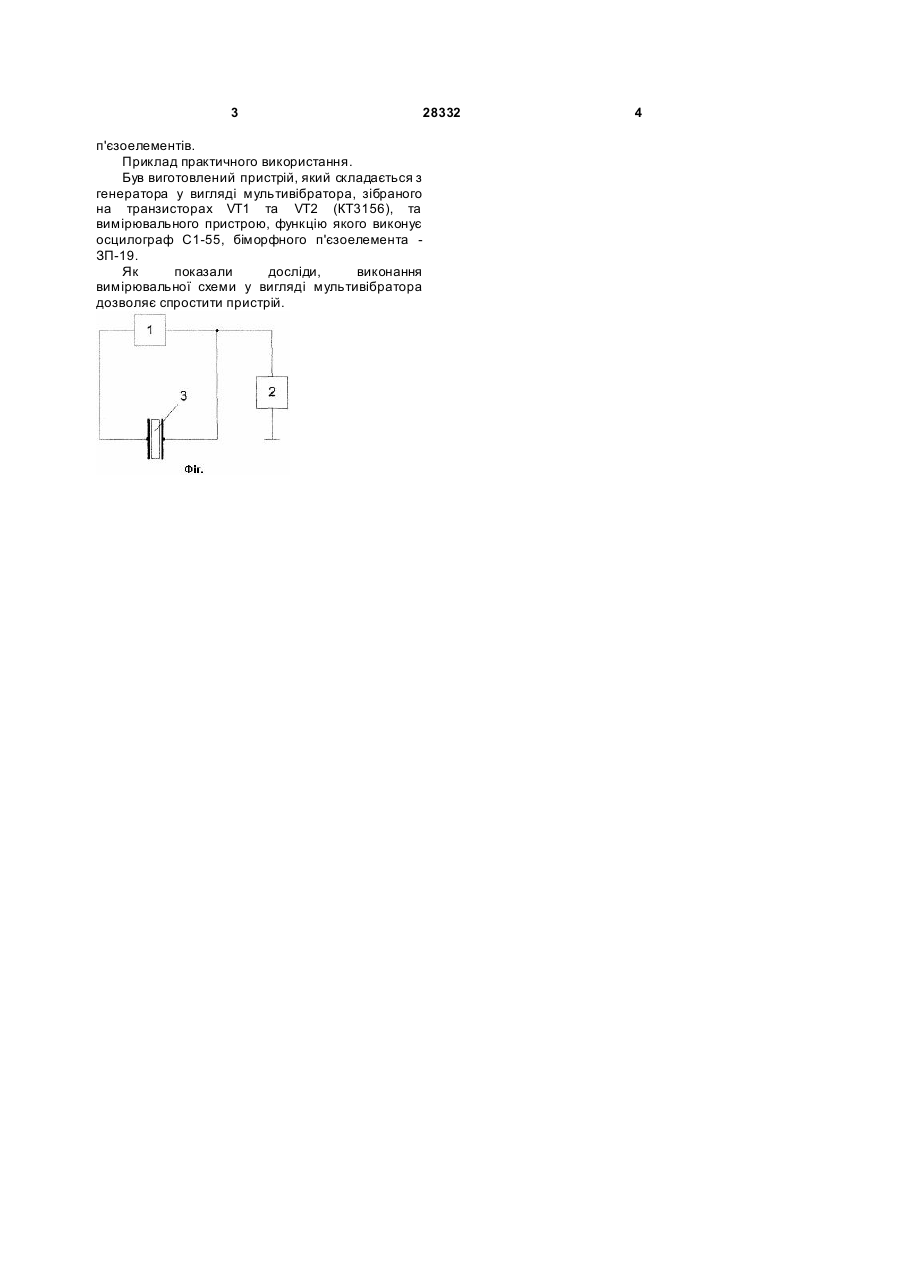

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань та вимірювальний пристрій, який відрізняє ться тим, що як генератор електричних коливань використовується мультивібратор, а біморфний п'єзоелемент включений у частотозадавальний ланцюг мультивібратора. (19) (21) u200706738 (22) 15.06.2007 (24) 10.12.2007 (72) СОТУЛА ЖАННА ВАСИЛІВНА, UA (73) СОТУЛА ЖАННА ВАСИЛІВНА, UA (56) 3 п'єзоелементів. Приклад практичного використання. Був виготовлений пристрій, який складається з генератора у вигляді мультивібратора, зібраного на транзисторах VT1 та VT2 (КТ3156), та вимірювального пристрою, функцію якого виконує осцилограф С1-55, біморфного п'єзоелемента ЗП-19. Як показали досліди, виконання вимірювальної схеми у вигляді мультивібратора дозволяє спростити пристрій. 28332 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for bimorph piezoelectric element control
Автори англійськоюSotula Zhanna Vasylivna
Назва патенту російськоюУстройство для контроля биморфных пьезоэлементов
Автори російськоюСотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: пристрій, п'єзоелементів, контролю, біморфних
Код посилання
<a href="https://ua.patents.su/2-28332-pristrijj-dlya-kontrolyu-bimorfnikh-pehzoelementiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для контролю біморфних п’єзоелементів</a>
Спосіб контролю біморфних п’єзоелементів
Номер патенту: 26614
Опубліковано: 25.09.2007
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович
МПК: H04R 31/00
Мітки: контролю, п'єзоелементів, спосіб, біморфних
Формула / Реферат:
Спосіб контролю біморфних п'єзоелементів, що включає збудження їх електричною напругою та контроль відгуку п'єзоелемента на електричну напругу, який відрізняється тим, що біморфний п'єзоелемент включений у частотозадавальний ланцюг автогенератора.
Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 20941
Опубліковано: 15.02.2007
Автори: Сотула Жанна Василівна, Раєвський Микола Володимирович, Шарапов Валерій Михайлович
МПК: H04R 31/00
Мітки: пристрій, біморфних, контролю, п'єзоелементів
Формула / Реферат:
Пристрій контролю біморфних п'єзоелементів, що містить генератор електричних коливань та вимірювальний пристрій, який відрізняється тим, що пристрій додатково містить послідовний коливальний контур з трансформаторним зв'язком, причому біморфний п'єзоелемент, що контролюють, підключений до виходу коливального контуру послідовно з вимірювальним пристроєм, а як генератор електричних коливань використаний генератор імпульсних коливань.
Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 24806
Опубліковано: 10.07.2007
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Гуржій Андрій Миколайович
МПК: H04R 31/00
Мітки: п'єзоелементів, контролю, біморфних, пристрій
Формула / Реферат:
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальне коло та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано у вигляді генератора електричної напруги у формі меандра, а вимірювальне коло виконано у формі диференціюючого RC-ланцюга, причому як ємність диференціюючого ланцюга використано біморфний контрольований п'єзоелемент.
Пристрій для контролю біморфних п`єзоелементів
Номер патенту: 20943
Опубліковано: 15.02.2007
Автори: Шарапов Валерій Михайлович, Раєвський Микола Володимирович, Сотула Жанна Василівна
МПК: H04R 31/00
Мітки: біморфних, контролю, п'єзоелементів, пристрій
Формула / Реферат:
Пристрій для контролю біморфних п’єзоелементів, що містить п’єзотрансформатор, до однієї системи електродів якого підключено генератор електричних коливань, а до іншої - вимірювальний пристрій, а загальний електрод п’єзотрансформатора підключено до контрольованого біморфного п’єзоелемента, який відрізняється тим, що як генератор електричних коливань використано генератор імпульсних коливань.
Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 24797
Опубліковано: 10.07.2007
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Гуржій Андрій Миколайович
МПК: H04R 31/00
Мітки: п'єзоелементів, біморфних, контролю, пристрій
Формула / Реферат:
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальний контур та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано у вигляді генератора електричної напруги у формі меандра, а вимірювальний контур виконано в формі інтегруючого RC-ланцюга, причому як ємність інтегруючого ланцюга використано біморфний п'єзоелемент, що контролюється.
