Оправка для виготовлення пустотілих поковок

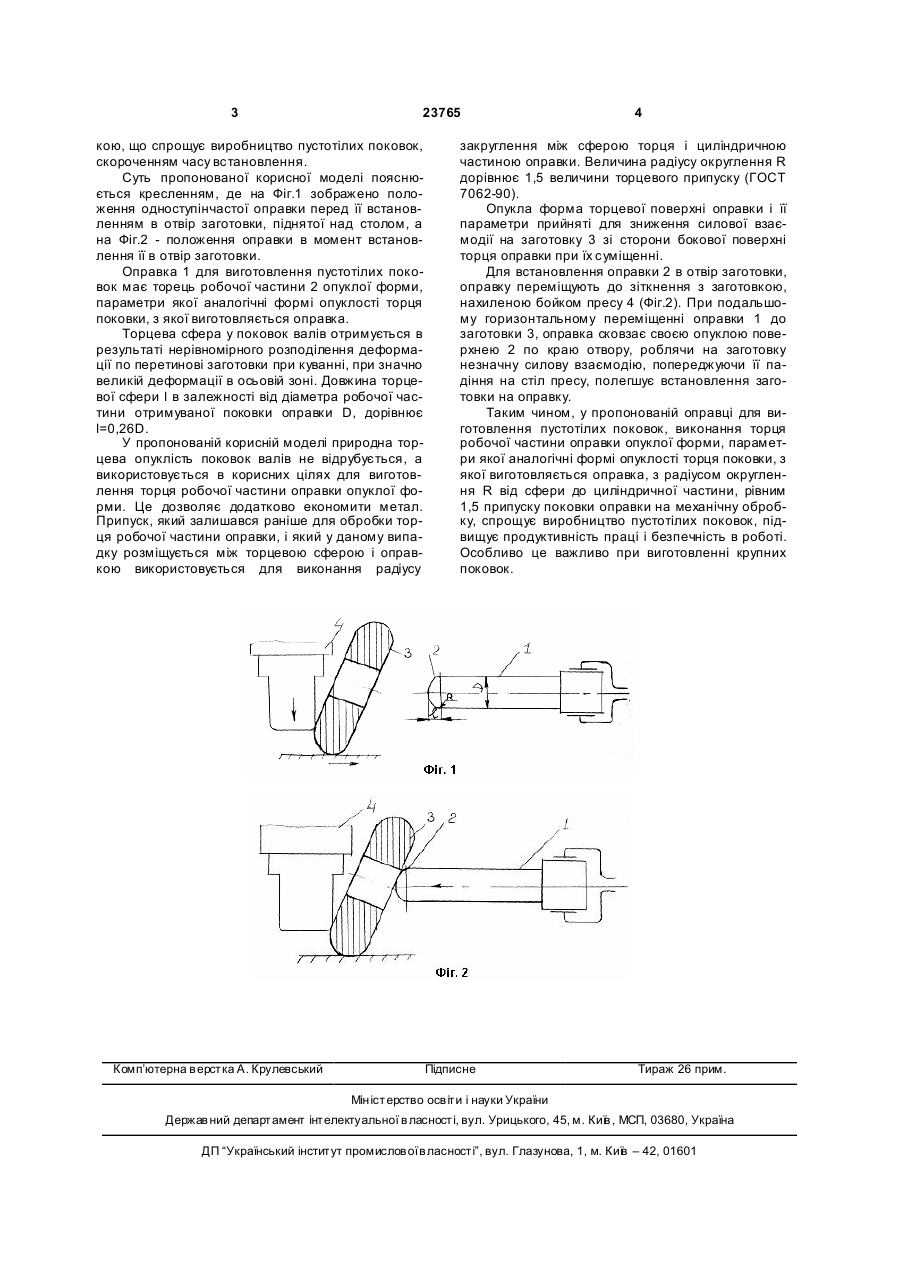

Оправка для виготовлення пустотілих поко 3 23765 кою, що спрощує виробництво пустотілих поковок, скороченням часу встановлення. Суть пропонованої корисної моделі пояснюється кресленням, де на Фіг.1 зображено положення одноступінчастої оправки перед її встановленням в отвір заготовки, піднятої над столом, а на Фіг.2 - положення оправки в момент встановлення її в отвір заготовки. Оправка 1 для виготовлення пустотілих поковок має торець робочої частини 2 опуклої форми, параметри якої аналогічні формі опуклості торця поковки, з якої виготовляється оправка. Торцева сфера у поковок валів отримується в результаті нерівномірного розподілення деформації по перетинові заготовки при куванні, при значно великій деформації в осьовій зоні. Довжина торцевої сфери l в залежності від діаметра робочої частини отримуваної поковки оправки D, дорівнює l=0,26D. У пропонованій корисній моделі природна торцева опуклість поковок валів не відрубується, а використовується в корисних цілях для виготовлення торця робочої частини оправки опуклої форми. Це дозволяє додатково економити метал. Припуск, який залишався раніше для обробки торця робочої частини оправки, і який у даному випадку розміщується між торцевою сферою і оправкою використовується для виконання радіусу Комп’ютерна в ерстка А. Крулевський 4 закруглення між сферою торця і циліндричною частиною оправки. Величина радіусу округлення R дорівнює 1,5 величини торцевого припуску (ГОСТ 7062-90). Опукла форма торцевої поверхні оправки і її параметри прийняті для зниження силової взаємодії на заготовку 3 зі сторони бокової поверхні торця оправки при їх суміщенні. Для встановлення оправки 2 в отвір заготовки, оправку переміщують до зіткнення з заготовкою, нахиленою бойком пресу 4 (Фіг.2). При подальшому горизонтальному переміщенні оправки 1 до заготовки 3, оправка сковзає своєю опуклою поверхнею 2 по краю отвору, роблячи на заготовку незначну силову взаємодію, попереджуючи її падіння на стіл пресу, полегшує встановлення заготовки на оправку. Таким чином, у пропонованій оправці для виготовлення пустотілих поковок, виконання торця робочої частини оправки опуклої форми, параметри якої аналогічні формі опуклості торця поковки, з якої виготовляється оправка, з радіусом округлення R від сфери до циліндричної частини, рівним 1,5 припуску поковки оправки на механічну обробку, спрощує виробництво пустотілих поковок, підвищує продуктивність праці і безпечність в роботі. Особливо це важливо при виготовленні крупних поковок. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
