Пожежна колонка

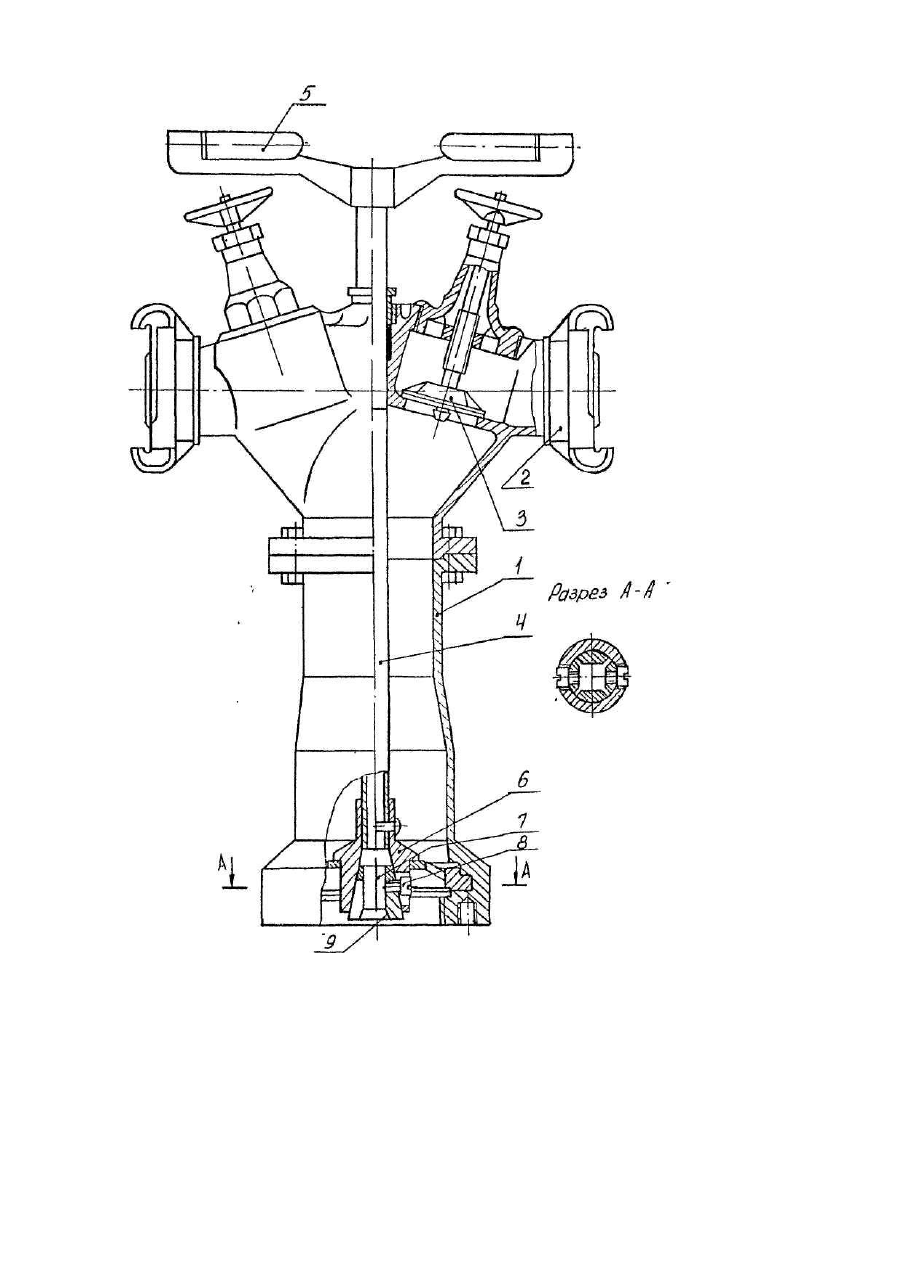

Изобретение относится к пожарной технике и может быть использовано при модернизации и эксплуатации пожарных колонок. Известна пожарная колонка, состоящая из полого корпуса с головками и затворными клапанами, в котором расположен ключ с рукояткой и головкой, имеющей осевое квадратное отверстие размером 25x25 для соединения с торцевым квадратным ключом размером 23x23 механизма управления клапаном пожарного гидранта [1 и 2]. Недостатком известной пожарной колонки является низкая надежность головки, обусловленная быстрым износом поверхностей квадратного отверстия в ней из-за большого зазора (свыше 3-х мм) в ее соединении с торцевым ключом механизма управления клапаном пожарного гидранта, который необходим для удобного соединения колонки с гидрантом. В основу изобретения поставлена задача в пожарной колонке путем уменьшения зазора в соединении ее головки с ключом механизма управления клапаном пожарного гидранта при сохранении удобства их соединения обеспечить повышение ее надежности. Указанная цель достигается тем, что в пожарной колонке, состоящей из полого корпуса с головками и затворными клапанами, в котором размещен ключ с рукояткой и головкой для соединения с торцевым квадратным ключом механизма управления клапаном пожарного гидранта, головка дополнительно снабжена обжимной втулкой, имеющей внутри осевое квадратное отверстие и вставленной в головку по конической поверхности с фиксацией в ней от проворота и выпадения и с возможностью осевого перемещения под воздействием массы ключа. Эта совокупность новых осуществленных признаков во взаимодействии с известными признакам позволяет беззазорно соединять при работе головку ключа пожарной колонки с торцевым ключом механизма управления клапаном пожарного гидранта, исключить разбивание рабочих поверхностей соединения и повысить его надежность. На чертеже изображена пожарная колонка. Колонка содержит полый корпус 1 с головками 2 и затворными клапанами 3, в котором размещен ключ 4 с рукоятками 5 и головкой 6. В головку 6 по конической поверхности вставлена обжимная втулка 7, имеющая внутри по оси квадратное отверстие. По углам втулка 7 на неполную высоту разрезана на лепестки и зафиксирована от проворота в головке винтами 8, ввинченными через продольные пазы в головке 6. Внизу втулка 7 имеет заходную фаску 9, позволяющую уменьшать размер квадратного отверстия при сохранении удобства соединения головки с ключом механизма управления клапаном пожарного гидранта. Коронка работает следующим образом. В начале установки колонки на пожарный гидрант обжимная втулка 7 под собственным весом находится в нижнем положении, опираясь винтами 8 на торец паза головки 6, и имеет максимальный размер стороны квадратного отверстия и ключом 4 колонки легко ловится торцевой ключ механизма управления клапаном гидранта. Затем по мере навинчивания колонки на гидрант и их центровки ключ колонки 4 под собственным весом или усилием руки опускается вниз, одеваясь обжимной втулкой 7 на торцевой ключ механизма управления клапаном гидранта. После упора обжимной втулки 7 торцом в шайбу на торцевом ключе механизма управления клапаном гидранта движение вниз ее останавливается, а ключ 4 колонки с головкой 6 продолжает двигаться вниз и благодаря конической поверхности в их соединении лепестки обжимной втулки 7 обжимают торцевой ключ механизма гидранта. При открывании или закрытии гидранта посредством колонки вращение ключа 4 через силы трения в коническом соединении головки 6 и обжимной втулки 7, а также через винты 8 и квадратное соединение втулки 7 с торцевым ключом гидранта передается механизму управления клапаном гидранта. Таким образом передача вращения от ключа пожарной колонки механизму управления клапаном гидранта осуществляется без зазора в их соединении в течение всего срока эксплуатации.
