Пальчикова лампа на основі над’яскравого світлодіода

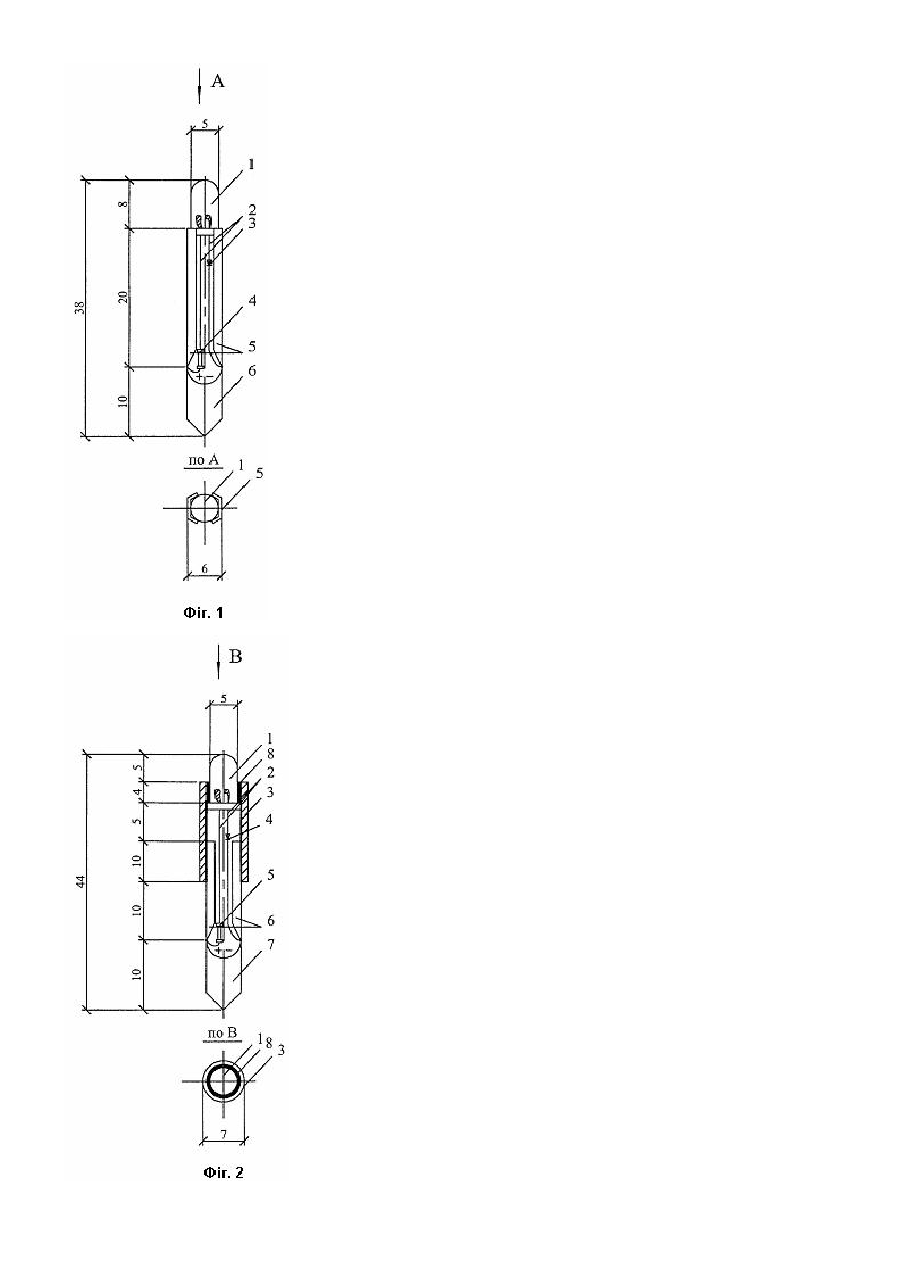

Корисна модель належить до галузі світлотехнічної продукції, яка застосовується в пультах, панелях, стендах, мнемосхемах керування електростанцій, енергосистем, заводів, фабрик, підприємств провідного зв'язку, АТС тощо, тобто, майже в кожній галузі народного господарства. Відомо кілька типів пальчикових ламп розжарювання, які виконані на основі скляного циліндричного балона, що закритий герметично, всередині якого розташована нитка розжарювання. Вони можуть бути розраховані на 6, 12, 24В постійного струму [1]. Найбільш близькими до запропонованої корисної моделі є пальчикова лампа розжарювання 24 В, 0,1 А, 2,4Вт, термін служіння - 600 годин, яка містить скляний балон з ниткою розжарювання, дві пластинки "контактиутримувачі", які виконані з латуні і закріплені у діелектричній основі лампи [1]. Ця лампа нарівні з великими перевагами має й низку недоліків. Одним з них є низький коефіцієнт корисної дії, невеликий термін служіння, який залежить від умов роботи (частих вмикань та вимикань), вплив пускових струмів, відносно велика споживна потужність, мала світлова віддача. У основу корисної моделі поставлено завдання зі створення такої пальчикової лампи, джерело світла та конструкція якої дозволяли б отримати порівняно малу споживну потужність з великою світловою віддачею і великим терміном служіння, стійку до механічних та вібраційних впливів. Поставлене завдання розв'язується за рахунок того, що джерело світла лампи містить над'яскравий світлодіод [2], який має два електроди, один з них - позитивний - з'єднаний через резистор, а інший - негативний через діод з «контактами-утримувачами» відповідно. Це є основною відмінністю від [1]. Спільними елементами з [1] є два "контакти-утримувачі" і основа. Запропонована пальчикова лампа на над'яскравому світлодіоді [2] може бути виконана різних конструкцій на напругу 6, 12, 24В постійного струму, але ідея для усіх ламп закладена однакова - над'яскравий світлодіод послідовно з'єднаний з резистором, що гасить напругу, опір якого залежить від системи напруги, а напруга світлодіода становить 3В. На кресленні Фіг.1, 2, як приклад, зображені дві конструкції пальчикових ламп, виконаних на основі над'яскравих світлодіодів. На кресленні Фіг.1 зображена лампа зі світлодіодом ø5, який затиснутий "контактами-утримувачами" і прикріплений до них універсальним клеєм. Позиції: 1 - над'яскравий світлодіод; 2 - електроди світлодіоду (позитивний і негативний); 3 - діод; 4 резистор; 5 - "контакти-утримувачі"; 6 - основа з карбаліту. На кресленні Фіг.2 зображена лампа зі світлодіодом ø5, який спільно з "контактами-утримувачами" кріпиться трубкою з полівінілхлориду і універсальним клеєм. Позиції: 1 - над'яскравий світлодіод; 2 - електроди світлодіоду (позитивний і негативний); 3 - трубка з полівінілхлориду; 4 - діод; 5 - резистор; 6 - "контакти-утримувачі"; 7 - основа; 8 - універсальний клей. Пальчикові лампи на основі над'яскравих світлодіодів мають низку переваг у порівнянні з пальчиковими лампами розжарювання. Термін служіння світлодіода становить 100тис. годин, що майже у 100 разів більше лампи розжарювання, потужність менше у 5,6 разів, світлова віддача більше у 6,7 разів тощо. Використовуючи лампи у великих кількостях можна отримати велику економію електроенергії та великий економічний ефект тому, що вони працюють не перериваючись. Джерела інформації, прийняті до уваги при експертизі: 1. Технічний паспорт на пальчикові сигнальні лампи розжарювання 24В, 0,1А, 2,4Вт. 1987р. (прототип). 2. Долин Е.В. "Новое поколение долговечных, экономных, антивандальных систем освещения на отечественных сверхярких светодиодах". - Строительные материалы, оборудование, технологии XX века. Россия 2002, №12, с.5-7.
