Автомобільна лампа на основі над’яскравого світлодіода

Завантажити PDF файл.

Формула / Реферат

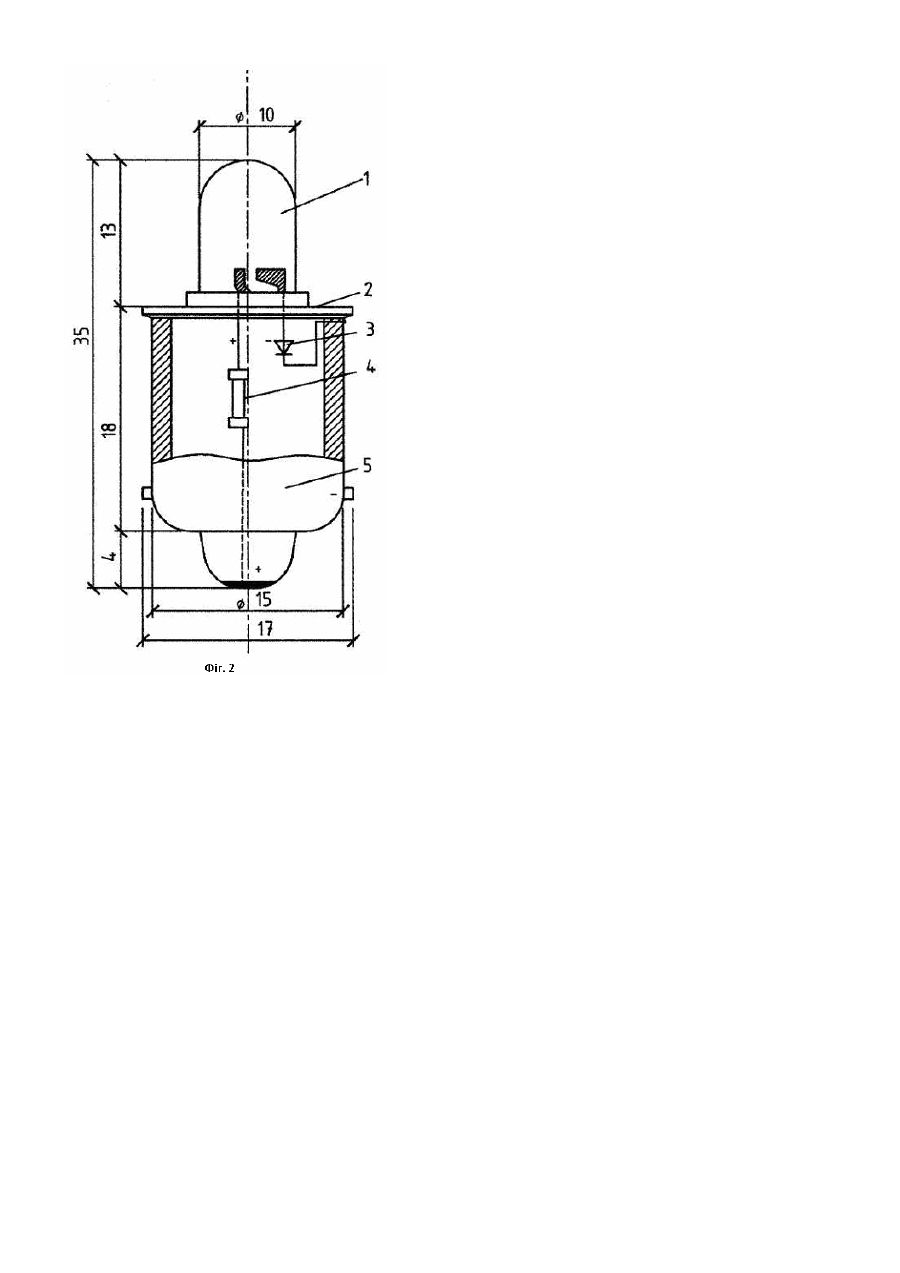

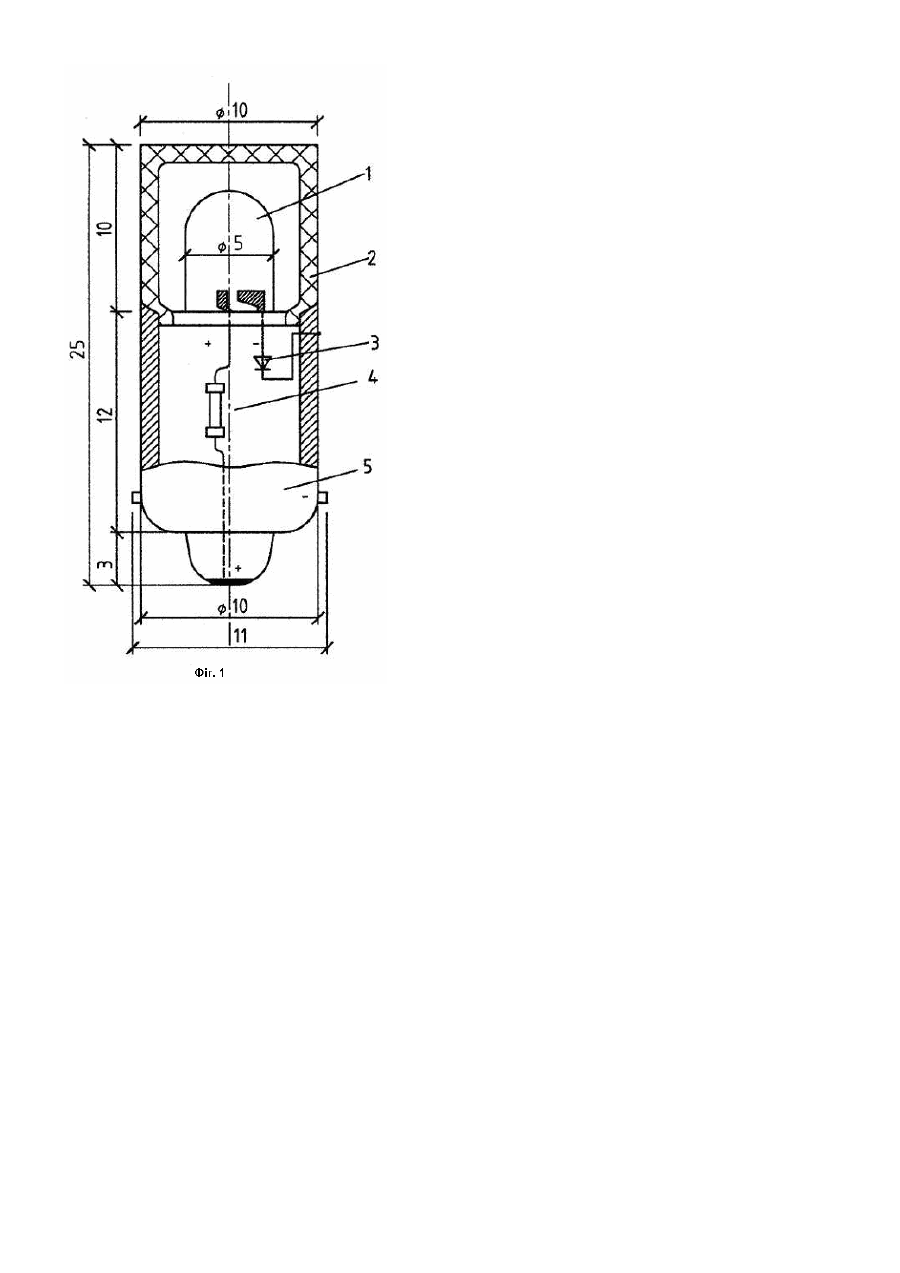

Автомобільна лампа на основі над'яскравого світлодіода, що складається з джерела світла, захисного циліндрового ковпака, резистора, діода, металевого цоколя, яка відрізняється тим, що джерело світла виконано з над'яскравого світлодіода, який має два електроди, один з яких, позитивний, сполучений через резистор з центральним контактом цоколя, а другий, негативний, - через діод з металевим корпусом цоколя.

Текст

Корисна модель належить до галузі автомобільного господарства і може знайти застосування у інших галузях народного господарства. Наприклад, сільське господарство - тракторобудування та інше. Відомо кілька типів автомобільних ламп, які виконані на основі герметичного скляного балона, всередині якого розташована нитка розжарювання. Наприклад, А6-1; 2; 3; 6кд; 12В; А12-1; 1,5; 3; 6кд; 6В, і А24-1; 3кд; 24В з споживаною потужністю від 1,8 до 8,2Вт. Термін їх служби різний від 150 до 750 годин, сила світла від 1 до 6кд., світловий потік від 12,6 до 37,7лм, світлова віддача приблизно від 7лм/Вт до 15лм/Вт [1]. Найбільш близьким до запропонованої корисної моделі є автомобільна лампа розжарювання А12-3, 12В, 3кд, 5,9Вт термін служби 500 годин, яка містить скляний балон з ниткою розжарювання і латунний цоколь BA15s [1]. Ця лампа нарівні з великими превагами має й ряд недоліків. Одним з них є низький коефіцієнт корисної дії 37%, невеликий термін служби, який залежить від умов праці (механічні впливи, вібрації), частих включень (поворотник, стоп-сигнал), вплив пускових струмів, відносно велика споживана потужність, мала світлова віддача, тощо. У основу корисної моделі поставлено завдання зі створення такої автомобільної лампи, джерело світла та конструкція якої дозволили б отримати відносно малу споживану потужність з великою світловою віддачею та великим терміном служби, стійку до механічних та вібраційних впливів. Поставлене завдання розв’язується за рахунок того, що джерело світла лампи містить над’яскравий світлодіод [2], який має два електроди, один з яких позитивний, сполучений через резистор з центральним контактом цоколя, а інший, негативний - через діод з металевим корпусом цоколя. Це є основною відмінністю від [1]. Спільним елементом з [1] є цоколь. Запропонована лампа на над’яскравому світлодіоді може мати різноманітні конструкції на напрузі 6, 12, 24В постійного струму, та ідея для усіх ламп закладена одна - над яскравий світлодіод послідовно сполучений з резистором, що гасить напругу, опір якого залежить від напруги системи автомобіля, а напруга світлодіода складає 3В. На кресленні Фіг.1, 2, як приклад, зображені дві конструкції автомобільних ламп, виконаних на основі над яскравих світлодіодів. На Фіг.1 зображена лампа з світлодіодом Æ5мм з позиціями: 1 - світлодіод; 2 - циліндровий захисний ковпак з оргскла; 3 - діод; 4 - резистор; 5 - цоколь. Автомобільні лампи на основі над’яскравих світлодіодів мають ряд переваг в порівнянні з автомобільними лампами розжарювання. їх світлова віддача більше у 6,7 разів. Відсутність нитки розжарювання, завдяки нетепловій природі, випромінювання обумовлює фантастичний термін служби - до 100тис. годин. Споживана потужність приблизно у 7,5 разів менше, при однаковому світловому потоці. Відсутність скляної колби та нитки розжарювання визначає дуже високу механічну та вібраційну стійкість і надійність. Мале тепловиділення і низька живляча напруга гарантують високий рівень безпеки, а безінерційність робить світлодіода незамінними, коли потрібна висока швидкодія (наприклад, для стоп-сигналів), що дозволяє їх рекомендувати для застосування в автомобілях будь-яких марок. Джерела інформації, прийняті до уваги при експертизі: 1. Справочная книга для проектирования электрического освещения. Под ред. Г.М. Кнорринга. Л., «Энергия», 1976. 384с. с ил. (прототип). 2. Долин Е.В. Новое поколение долговечных, экономных, антивандальных систем освещения на отечественных сверхъярких светодиодах. - Строительные материалы, оборудование, технологии XXI века. Россия, 2002. №12. с.5-7.

Дивитися

Додаткова інформація

Назва патенту англійською

Car lamp on basis of super-bright luminodiode

Автори англійською

Nosanov Mykola Illich, Tymchenko Volodymyr Ivanovych

Назва патенту російською

Автомобильная лампа на основе сверхъяркого светодиода

Автори російською

Носанов Николай Ильич, Тимченко Владимир Иванович

МПК / Мітки

МПК: F21S 8/10

Мітки: основі, автомобільна, лампа, світлодіода, над'яскравого
