Ніж бурякорізальний

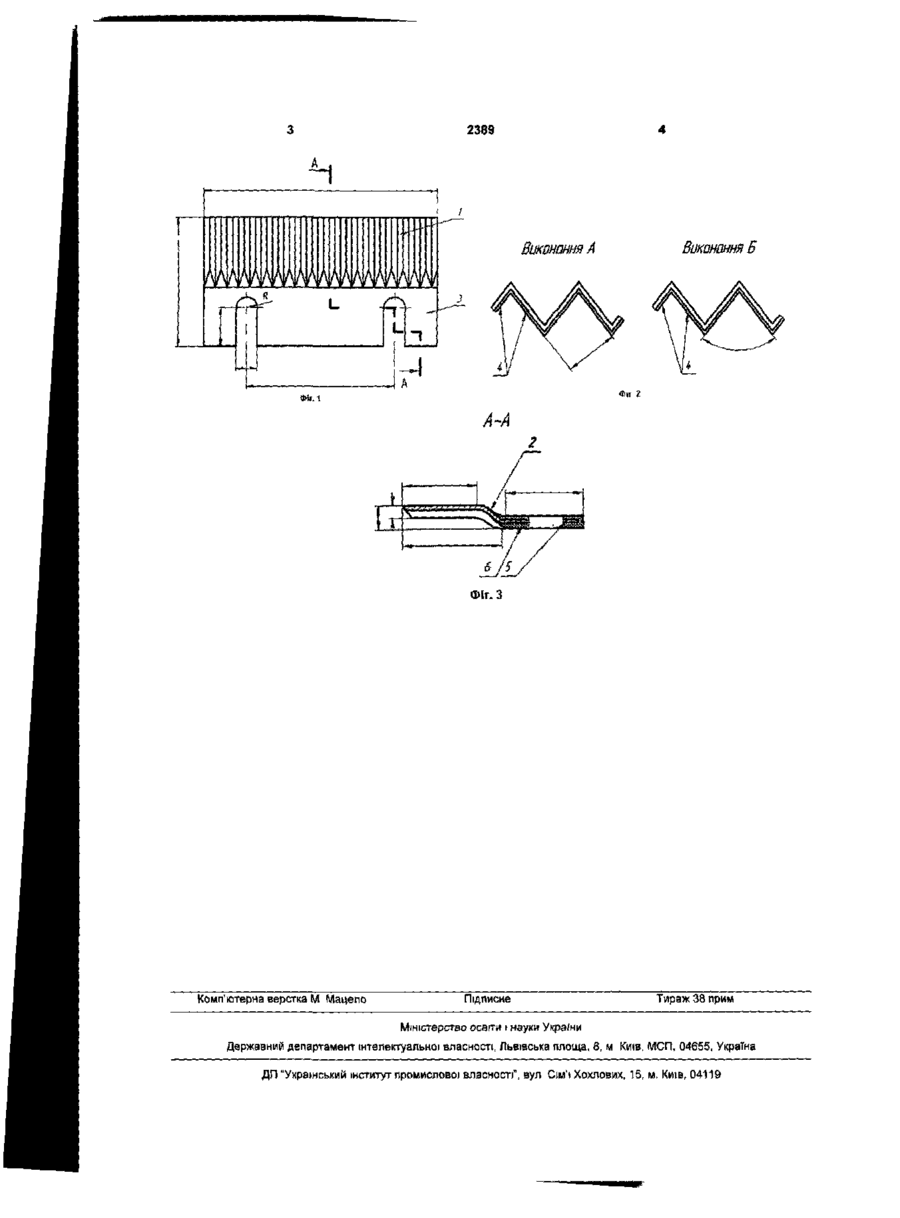

Ніж бурякорізальний, який містить ребристу робочу частину з заточеною різальною кромкою, ребристі перехідну і кріпильну частини, ребра яких є продовженням ребер робочої ребристої частини, який відрізняється тим, що ребриста кріпильна частина заформована в удароміцний матеріал. Корисна модель відноситься до пристроїв цукрової промисловості для подрібнення коренеплодів, а саме до ножів для нарізання цукрового буряка в бурякову стружку. Відомий НІЖ бурякорізальний, що містить робочу частину з ріжучою кромкою і кріпильну частину виготовлену з суцільної прямокутної пластини. Робоча частина такого ножа містить елементи пера, які утворені з'єднаними у верхній частині під кутом стінками. Зазвичай цей кут становить 75°. Між перами утворені западини (Нечитайло В.Н., Ярмилко В.Г., Щербаков A.M. Результаты контрольных и сравнительных испытаний ножей свекло резальных безреберных 1011В - "Сахарная промышленность", 1982, №3, с.12-15). Недоліком цього пристрою є його металоеглність та дороговизна, оскільки традиційно такі ножі формуються процесами різання. Найбільш близьким до винаходу, що заявляється, є бурякорізальний ніж, що містить ребристу робочу частину з заточеною ріжучою кромкою, перехідну і кріпильну частини. Перехідна І кріпильна частина виконані також ребристими, причому їх ребра є продовженнями ребер робочої частини, при цьому кріпильна частина має ріжучу кромку і її розміри дорівнюють розмірам робочої частини. (Патент України №4017751 від 15.04.93, М.кл. С13С1/0В, Бюлетень №2 за 1993р.) Недоліком такої конструкції1 ножа є необхідність переобладнання кріпильних місць в ножових рамах, що вимагає додаткових затрат. В основу корисної моделі покладена задача створення ножа бурякорізального, в якому за ра хунок того, що кріпильна частина заформована в удароміцний матеріал, що спрощує кріплення ножа в ножових рамах і за рахунок чого покращується та здешевлюється обслуговування ножа в ножових рамах. На фіг.1 показаний вид ножа бурякорізального спереду, на фіг.2 - вид зверху (фронтальний вид), на фіг.З - вертикальний розріз А-А по лінії, вказаній на фіг. 1. Ніж бурякорізальний складається з ребристих робочої 1, перехідної 2 та кріпильної' 3 частин Основою ножа служить профільований металевий лист, кріпильна частина 2 якого заформована в удароміцний матеріал. Ребриста робоча частина 1 утворена перами 4. Кріпильна частина 2 складається з металевої основи 5, яка заформована в частину з удароміцного матеріалу 6. Частина з удароміцного матеріалу 6 виконана з можливістю закріплення ножа бурякорізального в ножовій рамі (на кресленні не показана), без її конструктивних змін. Ніж бурякорізальний працює наступним чином. Ніж закріплюють в ножовій рамі. Потім ніж з ножовою рамою встановлюють в бурякорізку, наприклад, відцентрову. Коренеплоди буряка, рухаючись в корпусі бурякорізки відцентровою силою, притискаються до внутрішньої" поверхні корпуса бурякорізки і подаються до ріжучої кромки робочої частини 1 ножа (дивись фіг.З}, ковзаючи по якій буряк поступово нарізається в бурякову стружку. Отримана стружка через прорізі ножових рам сходить з ножа і поступає иа подальшу переробку. со 2389 Виконання А Виконання Б ЛААЛАЛЛААЛЛЛАЛАЛАЛЛА/ /-Si і0>lr. 1 А-А Фіг. З Комп'ютерна верстка М Мацело Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
