Трос дистанційного управління

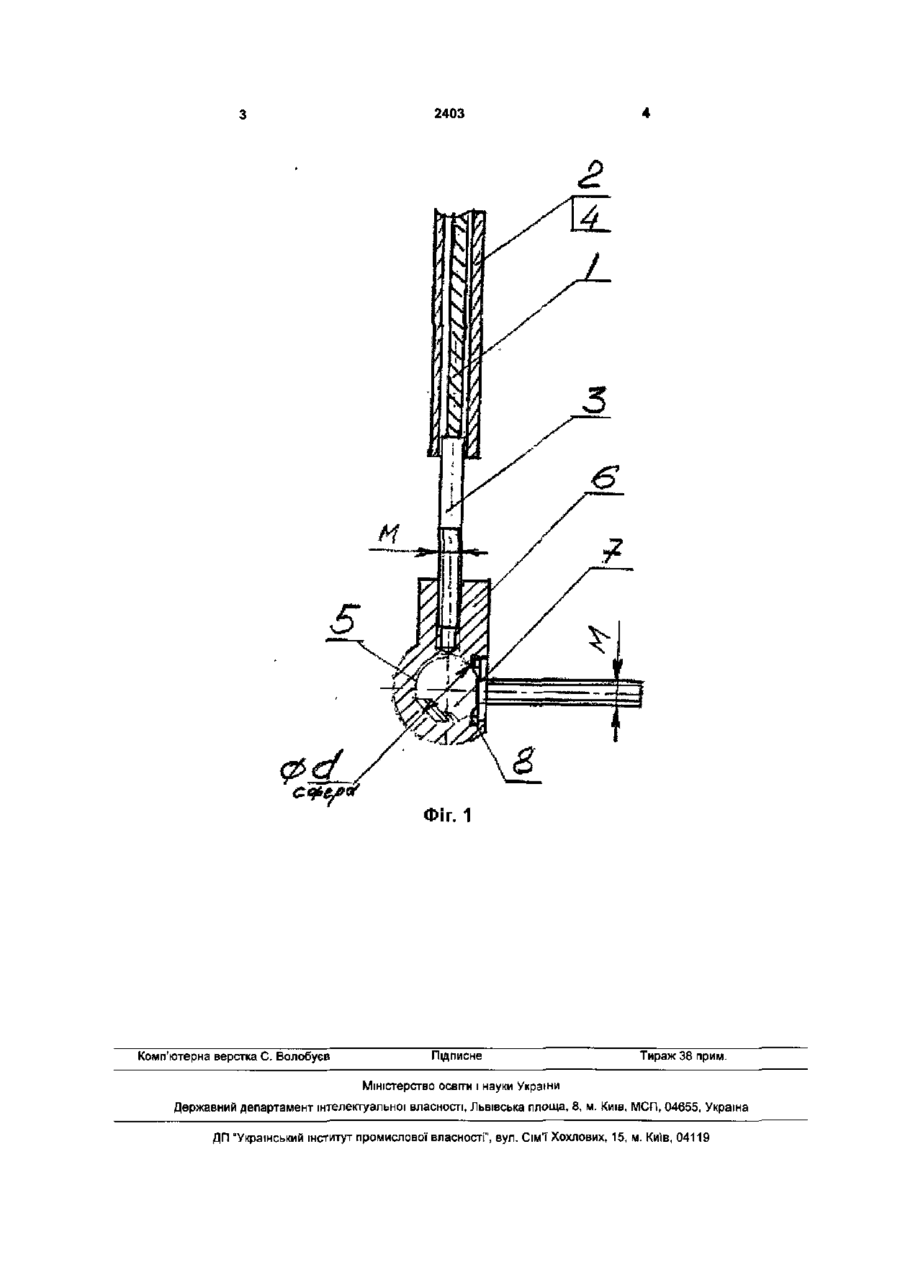

Трос дистанційного управління, що містить коаксіально розташовані сердечник та кожух з напресованими відповідно металевими прутком і ковпачком, який відрізняється тим, що металевий пруток різзю з'єднаний з кульовим шарніром, який містить корпус та вісь, а співвідношення діаметра його сфери до діаметрів різей корпуса та осі становить 0,5-0,8. Корисна модель відноситься до деталей машин і може бути використана для дистанційно керування системами живлення, коробками зміни передач, системами зчеплення. Відомий трос дистанційного управління, який містить коаксіальне розташовані сердечник та кожух з напресованими відповідно металевими прутком та ковпачком [1]. Недоліком відомого троса дистанційного управління є те, що він може приймати та передавати зусилля з вектором по прямій лінії. Завданням корисної моделі є, надання конструкції можливості передачи зусиль векторами за складними траєкторіями. Поставлене завдання вирішується тим, що трос дистанційного управління, що містить коаксіальне розташовані сердечник та кожух з напресованими відповідно металевими прутком і ковпачком, металевий пруток різзю з'єднаний з клубовим шарніром, який містить корпус та вісь, а співвідношення діаметра його сфери (сі) до діаметрів різьб корпусу та вісі (М) складає 0,5-0,8. Наявність клубового шарніру, який містить ко рпус та вісь, надає можливість передачі зусиль з векторами за складними траєкторіями, а співвідношення діаметра сфери корпуса та вісі (сі) до діаметрів різьб корпусу та вісі (М) в межах 0,5-0,8 надає елементи необхідності та достатності конструкції. На фіг.1 - поздовжний розріз запропонованого троса дистанційного управління. Трос дистанційного управління містить коаксіальне розташовані сердечник 1 та кожух 2 з напресованими відповідно металевими прутком 3 і ковпачком 4. Металевий пруток 3 різзю з'єднаний з клубовим шарниром 5, який містить корпус 6 , вісь 7 з різзю М. Діаметр клубового з'єднання - d, стопорне кільце 8 - для складання клубового шарніру 5. Працює трос дистанційного управління наступним чином' Зусилля надається вісі 7 , корпусу 6 клубового шарніру 5, прутку 3, сердечнику 1. Література: 1. Рекламний проспект « троса дистанційного керування» ДП «Рівне-ТДК», м. Рівнеб 2001р. CO о CM 2403 ФІГ. 1 Комп'ютерна верстка С. Волобуєв Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
