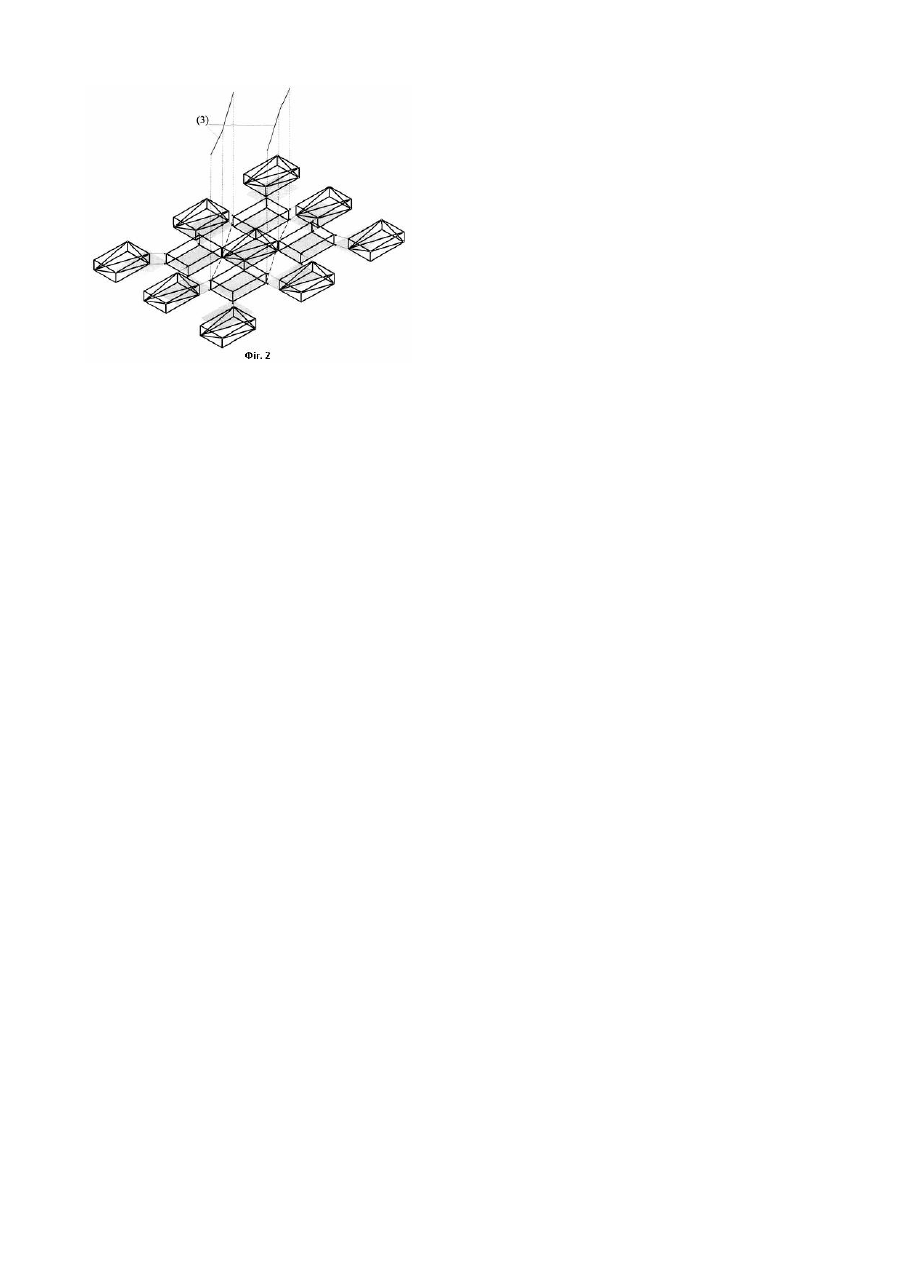

Несучий просторовий елемент

Корисна модель відноситься до області будівництва і може бути використано як несучі конструкції і покриття одноповерхових виробничих будівель і споруджень і інших пролітних будов. Відомо просторовий блок покриття, що містить об'єднані зв'язками металеві кроквяні ферми з верхнім і нижнім поясами з'єднаними з ними у вузлах елементами ґрати з розкосами і стійками - [винахід А.С. 535401 СРСР ΜПК Е04 С 3/08], просторовий блок покриття утримуючий металеві кроквяні ферми, об’єднані металевими зв'язками, виконаними виді додаткового верхнього пояса розташованого між верхніми поясами кроквяних ферм і з'єднаного за допомогою розкосів просторових ґрат з вузлами їхніх нижніх поясів, і розпірками, що з'єднують вузли розкосів нижніх поясів кроквяних ферм – [винахід А.С. 642445 СРСР МПК Е04 С 3/08]. Найбільш близьким за технічною сутністю до пропонованої корисної моделі є просторовий блок покриття, включаючий несучий просторовий елемент. Являє собою зварну конструкцію, виконаний з металевих стержнів у вигляді правильної призми. Ребра призми перпендикулярні основі, а бічні вертикальні грані забезпечені діагоналями, з'єднаними у вузлах верхнього і нижнього поясів послідовно. Підкріплює призму внутрішня діагональ. Вона з'єднує нижній пояс двох діагоналей бічних граней, що сходяться, з верхнім поясом. Спільно з'єднані жорстко у вузлах стержні являють собою просторовий елемент. З'єднуючи елементи по вертикальних ребрах так, щоб нижній вузол внутрішньої діагоналі елемента збігався з нижнім вузлом внутрішньої діагоналі наступного елемента. А верхній вузол внутрішньої діагоналі елемента збігався з верхнім вузлом іншого елемента, і так далі. Простір між елементами підкріплюється внутрішньою діагоналлю. [П. 58064 С Україна МПК Е04 С 3/08] Відомі конструкції приводить до обваження блоку і до перевитрати матеріалів. В основу корисної моделі поставлена задача знизити витрату металу, скоротити час на монтажі, підвищити стійкість конструкції. Поставлена задача вирішується тим, що несучий просторовий елемент, що представляє собою зібрану конструкцію, що виконаний з полімерних чи поліметалічних труб або стержнів у виді правильної призми, ребра якої, перпендикулярні основі, а бічні вертикальні грані забезпечені діагоналями, з'єднаними у вузлах верхнього і нижнього пояса послідовно. Підкріплює призму внутрішня діагональ, що з'єднує нижній пояс двох діагоналей бічних граней, що сходяться, з верхнім поясом. Спільно з'єднані жорстко у вузлах стержні являють собою просторовий елемент. При монтажі, з'єднуючи елементи (шляхом темного шахового поля) по вертикальних ребрах так, щоб нижній вузол внутрішньої діагоналі елемента збігався з нижнім вузлом внутрішньої діагоналі наступного елемента і верхній вузол внутрішньої діагоналі елемента збігався з верхнім вузлом іншого елемента, і так далі. Простір (світле шахове поле) між елементами підкріплюється внутрішньою діагоналлю. Запропонований просторовий елемент, зібраний у просторовий блок покриття, забезпечує: - мінімальну трудомісткість виготовлення; - зниження металоємності; - взаємозамінність елементів, - скорочення часу зведення просторового блоку покриття. Суть запропонованої корисної моделі порозумівається кресленнями, на якому зображений пропонований несучий просторовий елемент - (Фіг.1), збирається з окремих елементів у просторовий блок покриття - (Фіг.2). Несучий просторовий елемент мас форму правильної призм. Ребра (1) призми перпендикулярні основі. Бічні вертикальні грані забезпечені діагоналями (2) з'єднані у вузлах верхнього і нижнього поясів послідовно. Підкріплює призму (Фіг.1) внутрішня діагональ (3) з'єднуючі нижній пояс, де сходяться дві діагоналі бічних граней з верхнім поясом. Спільно з'єднані жорстко у вузлах стержні представляють просторовий елемент (Фіг.1). При монтажі, з'єднуючи елементи (шляхом темного шахового поля) по вертикальних ребрах, щоб нижній вузол внутрішньої діагоналі елемента збігався з нижнім вузлом внутрішньою діагоналлю наступного елемента, і верхній вузол внутрішньої діагоналі елемента збігався з верхнім вузлом іншого елемента і так далі, і підкріплюючи внутрішньою діагоналлю (3) простір (світле шахове поле), збираємо несучий просторовий блок покриття (Фіг.2). Несучий просторовий елемент працює таким чином: Завдяки такому розташуванню стрижнів відбувається раціональний розподіл зусиль. Власна вага в несучому просторовому елементі сприймається несучими стержнями, вони працюють на стиснення або розтягнення. У працюючих на крутіння просторових елементах, такий напрям похилих стержнів, має важливе значення, оскільки, від нього залежать зусилля в поясах, від крутіння. Це завжди буде мати місце, якщо в суміжних площинах похилі стержні будуть спрямовані так, що для даної панелі пояса в обох площинах моментні точки будуть знаходитися в одному перетині, при цьому від моменту, що крутиться, у похилих стержнях буде відбуватися чергування знаків зусиль - якщо один стислий, то наступний розтягнутий.
