Патрон галогенної лампи

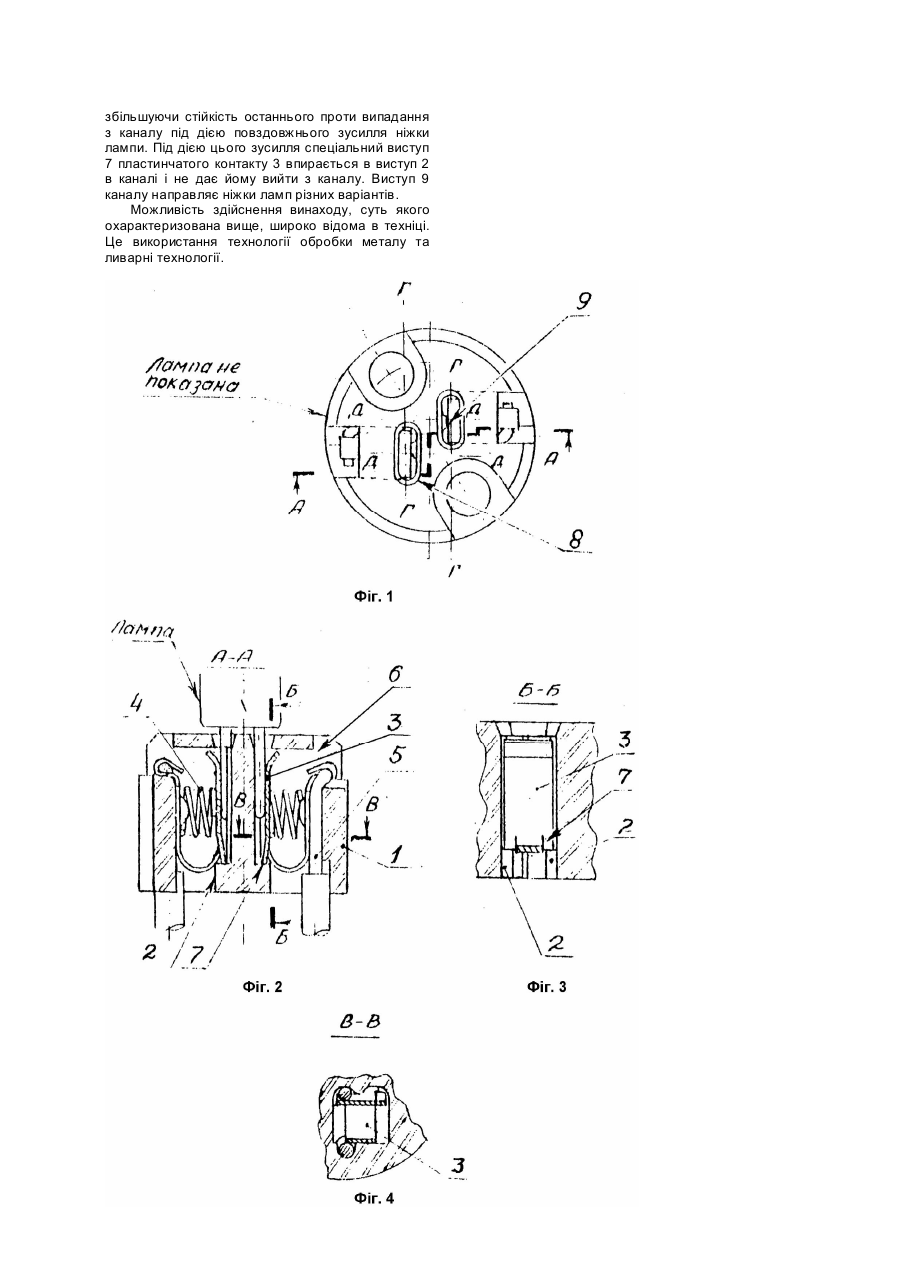

Винахід відноситься до світлотехнічної арматури і може бути використаний для кріплення галогенних ламп зі штирьковими виводами. Найбільш ближчим по технічній суті до запропонованого є патрони галогенної лампи, що описані в німецькому виданні (UCHT, Technik handel planung design weltlihtschav. - Мюнхен, квітень 1992, №3 - 4, с.277). Вони мають керамічний корпус, наприклад, круглої форми, всередині каналів якого розміщені контактні пластини-з привареними до них провідниками, пластини притискуються до ніжок галогенної лампи циліндричними пружинами. Щоб контактні пружини не випадали з середини корпусу, вони закриті за допомогою заклепок слюдяною кришкою з отворами для ніжок лампи. Описаний пристрій взятий за прототип. Причиною, що перешкоджає одержанню потрібного технічного ефекту по прототипу є те, що відносно велика кількість деталей знижує надійність патрону, а при технологічному складанні пристосовувати кришку до корпусу, щоб з нього не випадали контакти, потребує певних технологічних затрат. Завданням винаходу є підвищення надійності патрону, та покращення його технологічності. Це завдання досягається тим, що в патроні галогенної лампи, що має верхній і нижній краї корпусу з каналами, віконцями та виступами, пластинчаті контакти з прикріпленими провідниками та пружинами, вхідні отвори ніжок лампи введені ознаки відмінні від прототипу, а іменно: його протилежні сторони пружин розміщені на внутрішніх протилежних поверхнях U-подібних контактних пластин одна зовнішня сторона яких притиснена до провідника, а повздовжні і перпендикулярні осі вхідних отворів лампи, що розташовані в верхньому краю корпусу патрону, паралельні, причому віконця розміщені на куті, утвореному верхнім краєм корпусу та його боковою стороною, а одна відігнута сторона контактної пластини розташована в віконці, причому виступ в каналі розташований з протилежної сторони віконця та вхідного отвору ніжки лампи, а бокова сторона виступу лежить в одній площині з краєм на периметрі вхідного отвору ніжки лампи, причому одна сторона пластинчатого контакту розташована за межами цієї площини з боку стінки каналу, що знаходиться напроти від стінки з віконцем. Поставлене завдання також може бути виконаним, коли патрон галогенної лампи може бути виконаний без віконець в каналах корпусу, або без виступів в каналах корпусу. При цьому надійність патрону трохи знижується, але достатня для умов нормальної експлуатації. Розміщення протилежних сторін пружин на внутрішніх протилежних поверхнях U-подібних контактних пластин, одна зовнішня сторона яких притиснена до провідника, забезпечує можливість швидкого складання патрону методом простого вставлення контакту в канал і автоматичної його фіксації. Відпадає необхідність закриття каналів патрону додатковими кришками. При цьому збільшується надійність контактування провідника з контактною пластиною за рахунок додаткового зусилля пружини, що виникає в момент введення ніжки лампи у вхідні отвори, при цьому контактна пластина деформується, деформує пружину, яка в свою чергу збільшує зусилля тиску на протилежну сторону контактної пластини, а та в свою чергу збільшує тиск на провідник. Це також сприяє більш надійній фіксації контактної пластини в каналі. Розміщення паралельно повздовжніх і перпендикулярних осей вхідних отворів лампи, що розташовані в верхньому краї корпусу патрону забезпечує можливість більш компактного розміщення деталей в патроні та покращення технологічності виготовлення виступів. Дає можливість збільшити довжину вхідних отворів ніжок ламп, а це збільшує кількість варіантів ламп, що може вставлятися в патрон. Розміщення віконець на куті, утвореному верхнім краєм корпусу та його боковою стороною, покращує технологічність виготовлення віконець, поскільки дає можливість знімати формуючий знак віконця в ливарній формі в напрямку розбирання форми, а не поперек. Розташування відігнутої сторони контактної пластини в віконці збільшує його надійність фіксації в каналі, Розташування виступу в каналі з протилежної сторони від віконця та вхідного отвору ніжки пампи, а розміщення бокової сторони виступу в одній площині з краєм на периметрі вхідного отвору ніжки лампи дає можливість формувати ці виступи при литві корпусу шляхом розміщення ливарного знаку через вхідний отвір ніжки лампи, що значно покращує технологічність виготовлення. Розташування однієї сторони пластинчатого контакту за межами площини, що проходить через край периметру вхідного отвору ніжки лампи і краєм бокової сторони виступу, дає можливість надійно і швидко фіксувати контактні пластини в каналах патрону. Можливі і інші технічні результати винаходу. Так, практичні умови експлуатації патрону показали, що надійність патрону фактично не змінюється, якщо його виготовляти без віконець, або без виступів в каналі патрону. Така конструкція корпусу патрону дає можливість виготовлення різних варіантів контактної системи патрону. На фіг.1 4 показана конструкція запропонованого патрону. Патрон складається з керамічного корпусу 1, що має в каналах виступи 2 з боку нижнього краю корпусу, контактну пластину 3 U-подібної форми, розміщену в каналі корпусу. Одна сторона контактної пластини 3 притиснена до сторони каналу, куди вводяться ніжки лампи, пружиною 4, яка також притиснута до другої сторони контактної пластини, до якої кріпиться провідник 5. Контактні пластини 3 мають відігнуті сторони, які розташовані в віконцях 6, та спеціальні виступи 7, які розташовані разом зі стороною за межами площини, що проходять через край виступу 2 та край периметру вхідного отвору ніжки лампи, який забезпечує паралельність цієї площини повздовжній осі симетрії патрону. Вхідні отвори ніжок ламп 8 мають продовгувату форму і розташовані так, що їх вісі, що лежать в площині верхнього краю патрону, повздовжні Г - Г і перпендикулярні Д - Д, паралельні попарно одна одній. В каналах розташовані повздовжні виступи 9 для підвищення надійності фіксації ніжок ламп. При введенні ніжки лампи в отвір 8 одна сторона пластинчатого контакту 3 відхиляється, деформує пружину 4, яка в свою чергу збільшує зусилля тиску на другу сторону контактної пластини і на провідник 5. Відігнута сторона пластинчатих контактів ще далі проходить в віконечко 6, збільшуючи стійкість останнього проти випадання з каналу під дією повздовжнього зусилля ніжки лампи. Під дією цього зусилля спеціальний виступ 7 пластинчатого контакту 3 впирається в виступ 2 в каналі і не дає йому вийти з каналу. Виступ 9 каналу направляє ніжки ламп різних варіантів. Можливість здійснення винаходу, суть якого охарактеризована вище, широко відома в техніці. Це використання технології обробки металу та ливарні технології.
