Обмежник вантажопідйомності стрілового крана

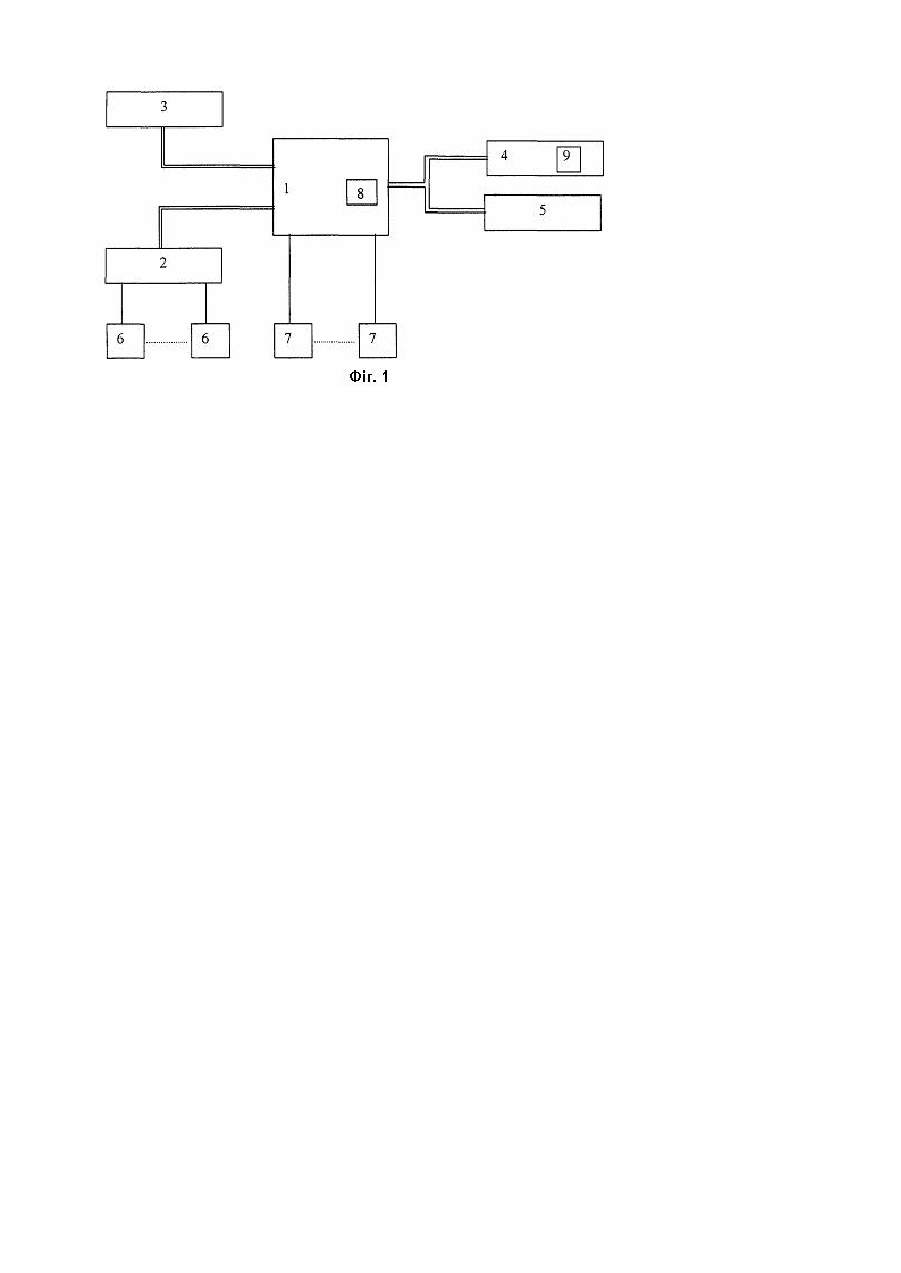

Корисна модель відноситься до підіймально-транспортного устаткування, саме, до обмежників вантажопідіймальності. Відомий обмежник вантажопідіймальності, що містить датчик тиску, датчик довжини стріли, датчик кута нахилу стріли і мікрокомп'ютер (патент Японії 63-43318 кл. В66 С, 1988 р). Недоліком цього обмежника вантажопідіймальності - є відсутність захисту елементів крану від зіткнення із перешкодами (координатний захист). Відомий також обмежник вантажопідіймальності стрілового крана, що містить цифровий обчислювальний блок, аналого-цифровий перетворювач, цифровий запам'ятовуючий блок. синтезатор звука, блок візуальної індикації, виконавчий блок, n датчиків аналогових параметрів крана, m датчиків дискретних параметрів і сигналів про роботу крана. (Патент РФ RU 2011632 кл. В66С23/90). Прилад забезпечує електронний захист крана від перевантаження і від зіткнення із перешкодами, завдяки цифровій обробці даних досягається висока точність спрацьовування, замінні модулі цифрового запам'ятовуючого приладу дозволяють легко досягти сполуки із кранами різних типів. Найбільш близьким до корисної моделі з'являється обмежник вантажопідіймальності стрілового крана, що містить цифровий обчислювальний блок, аналого-цифровий перетворювач, цифровий запам'ятовуючий блок, блок візуальної індикації із мнемосхемою крана, виконавчий блок, n датчиків аналогових параметрів крана, m датчиків дискретних параметрів і сигналів о роботі крана (Патент України UA 23685 А кл. В66С23/90). Це відоме технічне рішення не можна вважати задовільним у частині досягнення захисту крана від перевантаження в разі впливу на конструкцію крана значних динамічних навантажень. Виконання вантажних операцій на великих швидкостях при обробці важких вантажів може визвати навантаження, перевищуюче межу допущеної нормами і може привести до поломки механізмів або перевертання крана. Задача корисної моделі полягає у підвищенні безпеки праці. Поставлена задача вирішується в обмежнику вантажопідіймальності стрілового крана, що містить цифровий обчислювальний блок, один із інформаційних входів якого з'єднаний із виходом аналогоцифрового перетворювача, другий двоспрямований із входом і виходом цифрового запам'ятовуючого блока, а інформаційний вихід з'єднаний із входом блока візуальної індикації, спорядженого мнемосхемою крана та входом виконавчого блока, n датчиків аналогових параметрів крана, з'єднаних із входом аналогоцифрового перетворювача, m датчиків дискретних параметрів і сигналів про роботу крана. з'єднаних с третіми інформаційними входами цифрового обчислювального блока, тим, що цифровий обчислювальний блок додатково містить вузол визначення швидкості переміщення стрілового устаткування, який зрівнює задану швидкість стрілового устаткування із гранично допустимою швидкістю переміщення стрілового устаткування при обробці вантажу даної ваги. Зазначена сукупність істотних ознак забезпечує захист крана від перевантаження, в разі впливу на конструкцію крана значних динамічних навантажень, завдяки введенню до складу обмежника додаткового вузла із відповідним його взаємозв'язком з іншими елементами обмежника. На фіг. 1 - показана блок-схема обмежника вантажопідіймальності стрілового крану. Обмежник вантажопідіймальності стрілового крану містить цифровий обчислювальний блок 1, з вузлом визначення швидкості переміщення стрілового устаткування 8, перший інформаційний вхід якого з'єднаний із виходом аналого-цифрового перетворювача 2, другий двоспрямований інформаційний вхід підключений до входу-ви ходу цифрового запам'ятовуючого блоку 3, а інформаційний вихід з'єднаний із входом блока візуальної індикації 4, з мнемосхемою крана 9, і входом виконавчого блока 5, n датчиків аналогових параметрів 6, підключених до входів аналого-цифрового перетворювача, m датчиків дискретних параметрів і сигналів про роботу крана 7, з'єднаних з третіми інформаційними входами цифрового обчислювального блока. Режим роботи обмежника вантажопідіймальності крана у реальному масштабі часу забезпечує прийом і обробку даних в міру їх надходження, без яких би не було обмежень і видачу результатів у вимагаємому інтервалі часу. Датчики 6 аналогових параметрів крана видають сигнали, залежні від навантаження і положення стріли на аналого-цифровий перетворювач 2. Цифровий обчислювальний блок 1 керує аналого-цифровим перетворювачем 2 так, що аналогові сигнали послідовно перетворюються у цифрову форму і надходять у цифровий обчислювальний блок 1, а також керує роботою вузла визначення швидкості переміщення стрілового уста ткування. Крім того, цифровий обчислювальний блок 1 виконує опитування датчиків дискретних параметрів і сигналів, утримуючи х інформацію про режими роботи крана. Цифровий обчислювальний блок 1 переробляє цю інформацію разом з інформацією, що знімається з цифрового запам'ятовуючого блока 3. Результат обробки виводиться у виконавчий блок 5 для керування механізмами крана. У випадку перевищення заданою швидкістю величини граничної для обробки вантажів даної ваги, виконавчий блок забороняє роботу кранових механізмів на підвищених швидкостях, чим досягається зменшення динамічних навантажень, що істотно підвищує безпеку роботи на крані. Таким чином, запобігаються аварійні ситуації які можуть появитися при помилкових діях оператора і підвищується безпека роботи вантажопідіймального крана.
