Сферичний ролікопідшипник

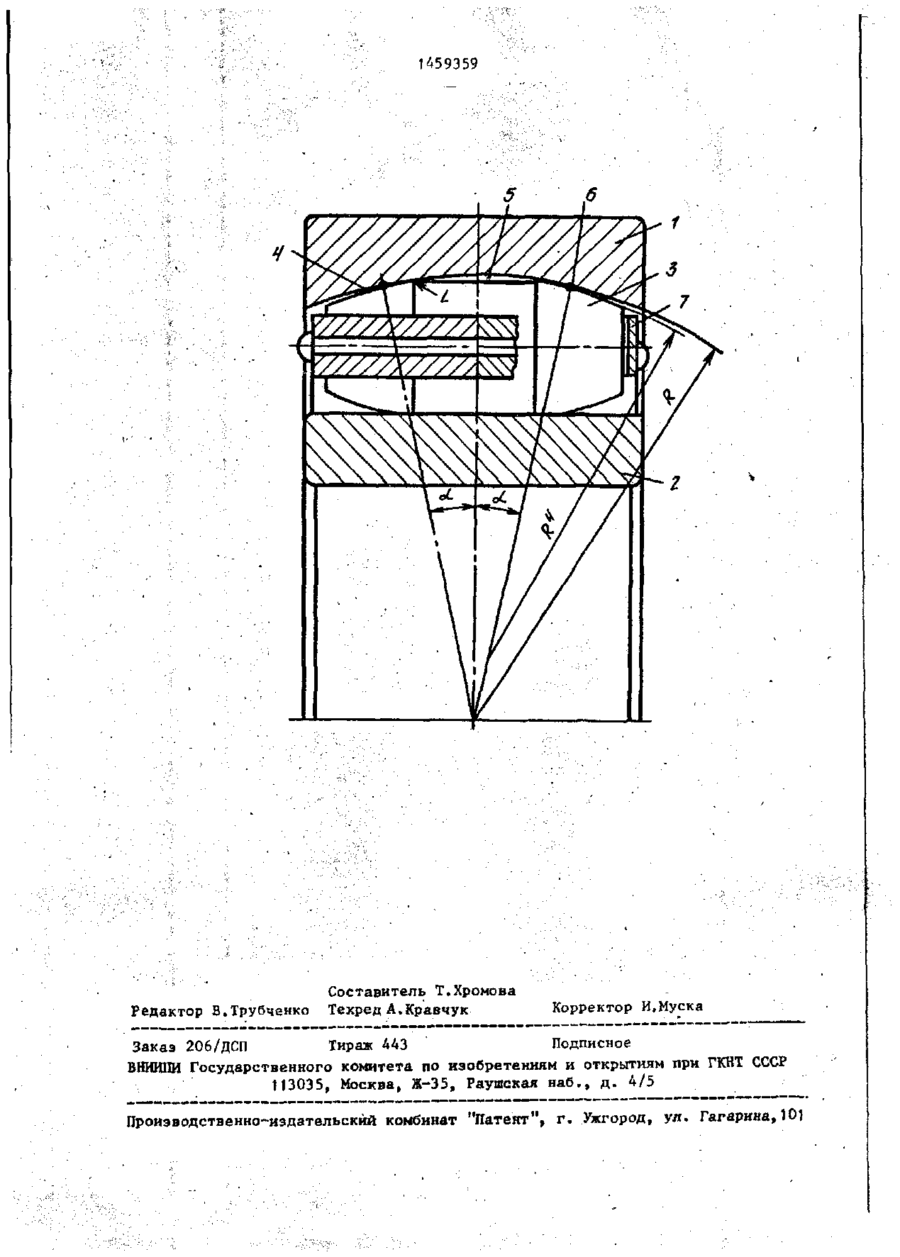

ДЛЯ СЛУЖІ БНОГО ПОЛЬЗОВАНИЯ ЭКЭ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 03 9 * ' SU,,,, 145935! (19). (51) 4 F 16 С 19/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ •ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ЖІБРРТЕНИГІ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4253513/25-27 (22) 01.06.87 (71) Научно-производственное объединение по механизации, роботизации труда и совершенствованию ремонтного обеспечения на предприятиях черной металлургии (72) Г.Ф.Дзанашвили, Б.М.Климковский, И.Б.Свирский, Б.А.Яхин, А.И.Пацер, В.И.Седов, А.С.Плискановский и В,А,Хохлов (53) 621.822.6 (088.8) (56) Подшипники качения, - Справочник-каталог. /Под ред. Нарышкина, М . ( 1984, с. 247, рис.215. (54) СФЕРИЧЕСКИЙ РОЛИКОПОДШИПНИК (57) Изобретение относится к области машиностроения и может быть использовано в машинах непрерывного литья заготовок. Цель изобретения - повышение надежности путем снижения кон тактных напряжений при взаимодействии тел качения с рабочими поверхностями колеи. Для этого периферийные участки контактных поверхностей тел качения (ролики) 3 выполняются в виде выпуклых дуговых поверхностей» Центральная часть поверхностей снабжена участком с прямолинейными образующими 5. Тела качения установлены между наружным 1 и внутренним 2 кольцами с возможностью контакта дуговых поверхностей со сферической поверхностью наружного кольца и участка с прямолинейными образующими с цилиндрической поверхностью внутреннего 2 кольца. Точки контакта тел качения со сферической поверхностью наружного кольца смещены в сторону цилиндрической части тел качения. Это позволяет обеспечить при вращении геометрические условия отсутствия скольжения. 1 з.п. ф-лы» 1 ил. 1 Изобретение относится к области машиностроения и может быть использовано в самоустанавливающихся подшипниковых опорах металлургического оборудования. Цель изобретения - повышение надежности при обеспечении возможности относительного сдвига колец вдоль оси. На чертеже показан роликоподшипник в разрезе. Подшипник содержит наружное кольцо 1 со сферической внутренней поверхностью, внутреннее кольцо 2 с цилиндрической поверхностью качения и 6-89 _V размещенные между кольцами 1 и 2 тела качения (ролики) 3 с дуговыми образующими 4 на крайних бочкообразных участках ролика 3 и с прямолинейной образующей 5 в средней (цилиндрической) его части. Контакт роликов 3 с наружным кольцом 1 реализуется в точке 6 дуговой образующей 4, расположение точки 6 относительно поперечной плоскости симметрии роликов 3 определяется углом контакта d9 при этом радиусы R, дуговых образующих меньше радиуса R сферической поверхности наружного 14593^9 кольца 1, а точка 6 смещена относиНа контакте цилиндрической части тельно середины дуговой образующей 4 ролика 3 с внутренним кольцом 1 обеск цилиндрической части роликов 3, печиваются при вращении геометричест.е. по направлению к центру ролика. кие условия отсутствия скольжения, Центральной, цилиндрической частью а на контакте бочкообразных частей роролики 3 контактируют с безбортовым ролика 3 с наружным кольцом 2 относивнутренним цилиндрическим кольцом 2, тельное скольжение сведено к минимуВ подшипнике может быть выполнен масму благодаря смещению точки 6 контаксивный составной сепаратор 7 , охваты-10 та по направлению к цилиндрической вающий ролики 3 и удерживающий их части ролика. Расстояние между точпри вынутом внутреннем кольце 2. кой 6 и началом цилиндрической части При сборке подшипника после уклад* •целесообразно назначить соответствуюки во внутрь наружного кольца 1 ролищим половине длины расчетной площади ков 3 производится соединение и зак- 15 контакта под наиболее нагруженным репление элементов составного сепарароликом при номинальной радиальной тора 7 f а затем вставляется внутреннагрузке на подшипник, при этом соченее кольцо 2. таются обеспечение необходимой несуПри работе подшипника относительщей способности подшипника с минимуное вращение колец 1 и 2 осуществля- 20 мом потерь па трение при его работе. ется за счет качения роликов 3 цилиндрической частью по внутреннему Ф о р м у л а и з о б р е т е н и я кольцу 2 и периферийными бочкообраз1, Сферический роликоподшипник, ными участками по наружному кольцу 1. содержащий наружные и внутренние При работе подшипника наряду с вращекольца со сферической и цилиндричеснием обеспечиваются возможность самокой профилированными поверхностями, установочных угловых поворотов наружтела качения с центральным и перифеного кольца 1 относительно роликов рийньми участками, причем тела каче3 с сепаратором 7 вокруг осей, перния установлены с возможностью конпендикулярных оси вращения, а также такта каждого из указанных участков 30 самоустановочного перемещения вдоль с одним из колец подшипника, о т оси вращения подшипника внутреннего л и ч а ю щ и й с я тем, что, с кольца 2 относительно роликов 3» целью повышения надежности при обеспечении возможности относительного При установке подшипников в узлах сдвига колец вдоль оси, каждый перискользящих опор тяжелого металлурги35 ферийный участок тела качения выполческого оборудования обеспечивается нен бочкообразным» ответная ему кон~ повышение стойкости подшипника. Это тактная поверхность наружного кольца происходит благодаря тому, что устравыполнена сферической и контактируют няются осевые перегрузки, обусловленв одной точке, а центральная часть ные частыми температурными деформациями роликов при практическом от- 40 тела качения и ответная ей контактная поверхность внутреннего кольца сутствии осевого скольжения подшипцилиндриче с кими. ников применяемой конструкции. При этом снижаются контактные напряжений 2, Роликоподшипник по п,1> о т взаимодействия тел качения с рабочими л и ч а ю щ и й с я тем, что точки поверхностями колец 1 и 2, а следо- 45 контакта тел качения со сферической вательно и работы трения и износа, поверхностью наружного кольца^смещев том числе и при угловой самоустаны в сторону цилиндрической части новке, ' . тел качения. 1459359 Редактор В.Трубченко Составитель Т.Хромова Техред А.Кравчук Корректор И.Myска Заказ 206/ДСП Тираж Ш Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина,101
