Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 24806
Опубліковано: 10.07.2007
Автори: Гуржій Андрій Миколайович, Шарапов Валерій Михайлович, Сотула Жанна Василівна
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальне коло та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано у вигляді генератора електричної напруги у формі меандра, а вимірювальне коло виконано у формі диференціюючого RC-ланцюга, причому як ємність диференціюючого ланцюга використано біморфний контрольований п'єзоелемент.
Текст

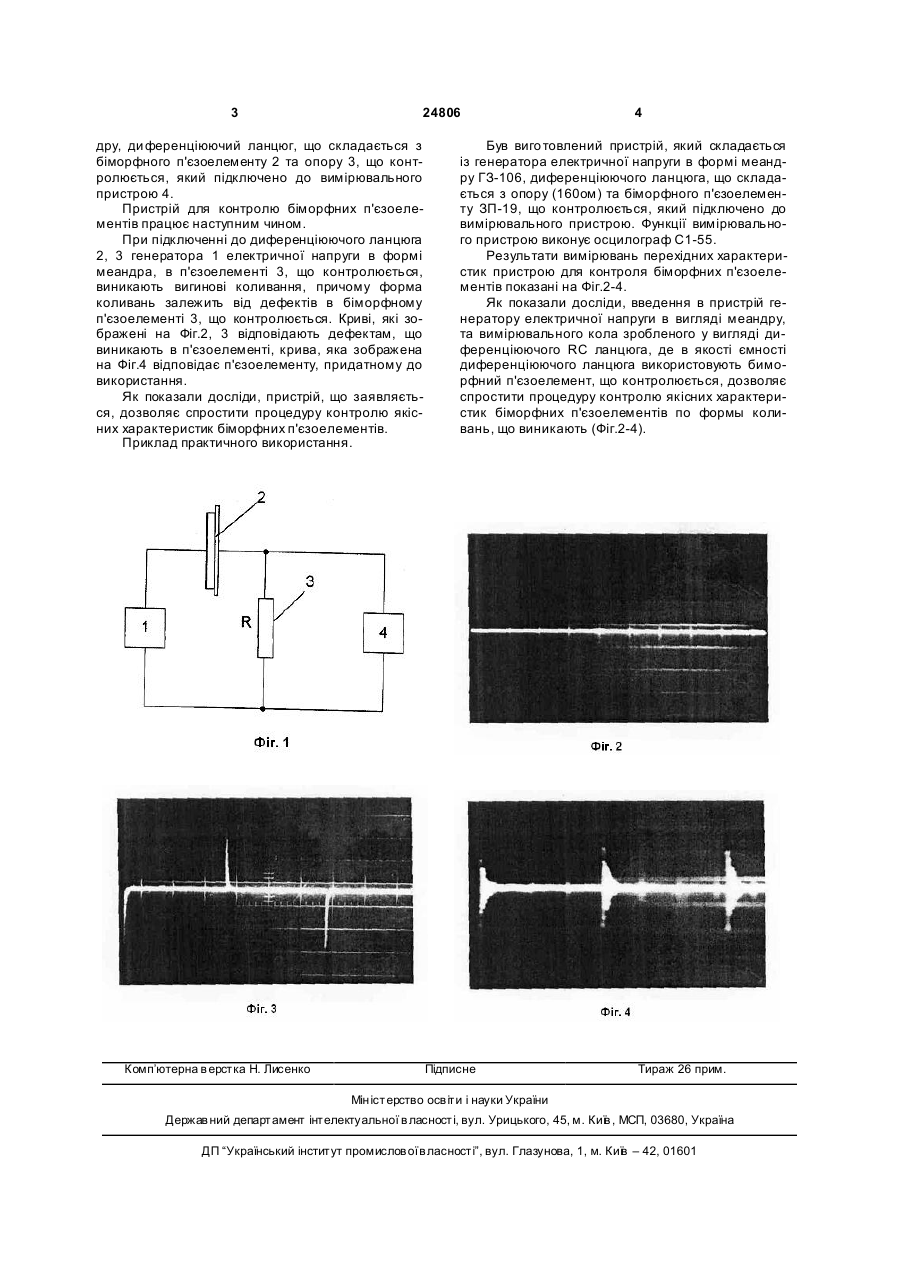

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коли 3 24806 дру, ди ференціюючий ланцюг, що складається з біморфного п'єзоелементу 2 та опору 3, що контролюється, який підключено до вимірювального пристрою 4. Пристрій для контролю біморфних п'єзоелементів працює наступним чином. При підключенні до диференціюючого ланцюга 2, 3 генератора 1 електричної напруги в формі меандра, в п'єзоелементі 3, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п'єзоелементі 3, що контролюється. Криві, які зображені на Фіг.2, 3 відповідають дефектам, що виникають в п'єзоелементі, крива, яка зображена на Фіг.4 відповідає п'єзоелементу, придатному до використання. Як показали досліди, пристрій, що заявляється, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів. Приклад практичного використання. Комп’ютерна в ерстка Н. Лисенко 4 Був виго товлений пристрій, який складається із генератора електричної напруги в формі меандру ГЗ-106, диференціюючого ланцюга, що складається з опору (160ом) та біморфного п'єзоелементу ЗП-19, що контролюється, який підключено до вимірювального пристрою. Функції вимірювального пристрою виконує осцилограф С1-55. Результати вимірювань перехідних характеристик пристрою для контроля біморфних п'єзоелементів показані на Фіг.2-4. Як показали досліди, введення в пристрій генератору електричної напруги в вигляді меандру, та вимірювального кола зробленого у вигляді диференціюючого RC ланцюга, де в якості ємності диференціюючого ланцюга використовують биморфний п'єзоелемент, що контролюється, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів по формы коливань, що виникають (Фіг.2-4). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for bimorph piezoelectric elements control
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Sotula Zhanna Vasylivna
Назва патенту російськоюУтройство для контроля биморфных пьезоэлементов
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: п'єзоелементів, пристрій, контролю, біморфних
Код посилання
