Опоряджувальний профіль, спосіб виготовлення опоряджувального профілю і спосіб опорядження віконних і дверних прорізів.

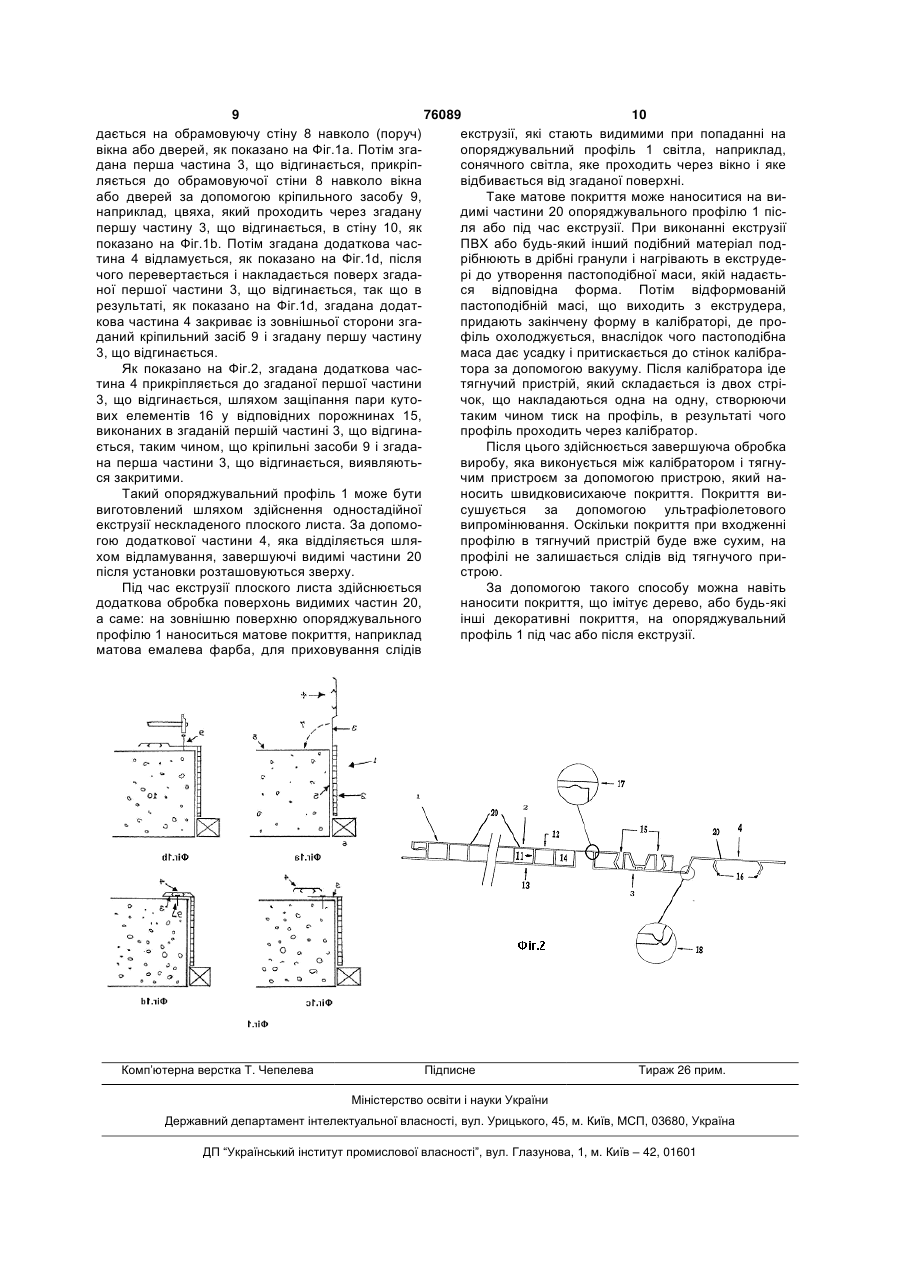

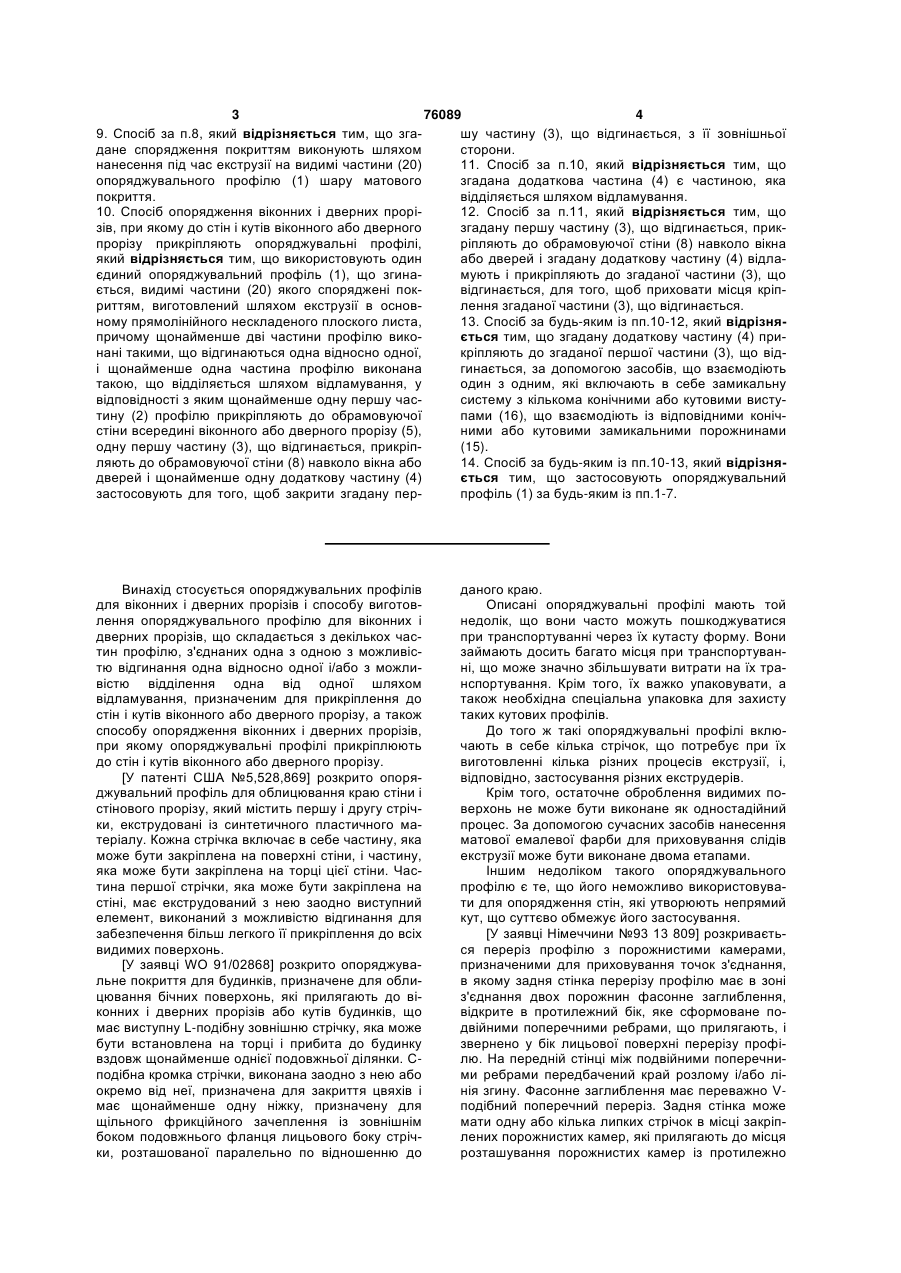

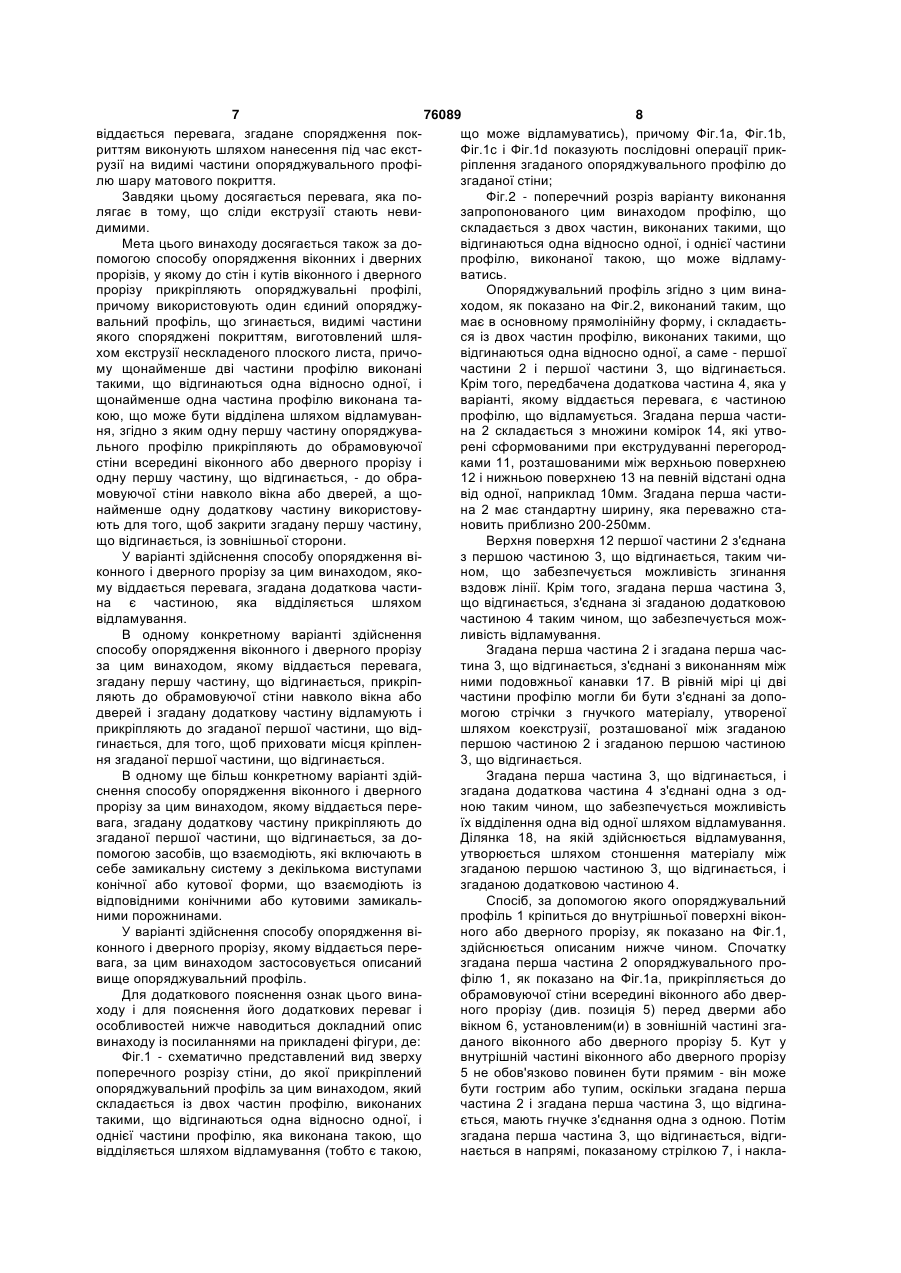

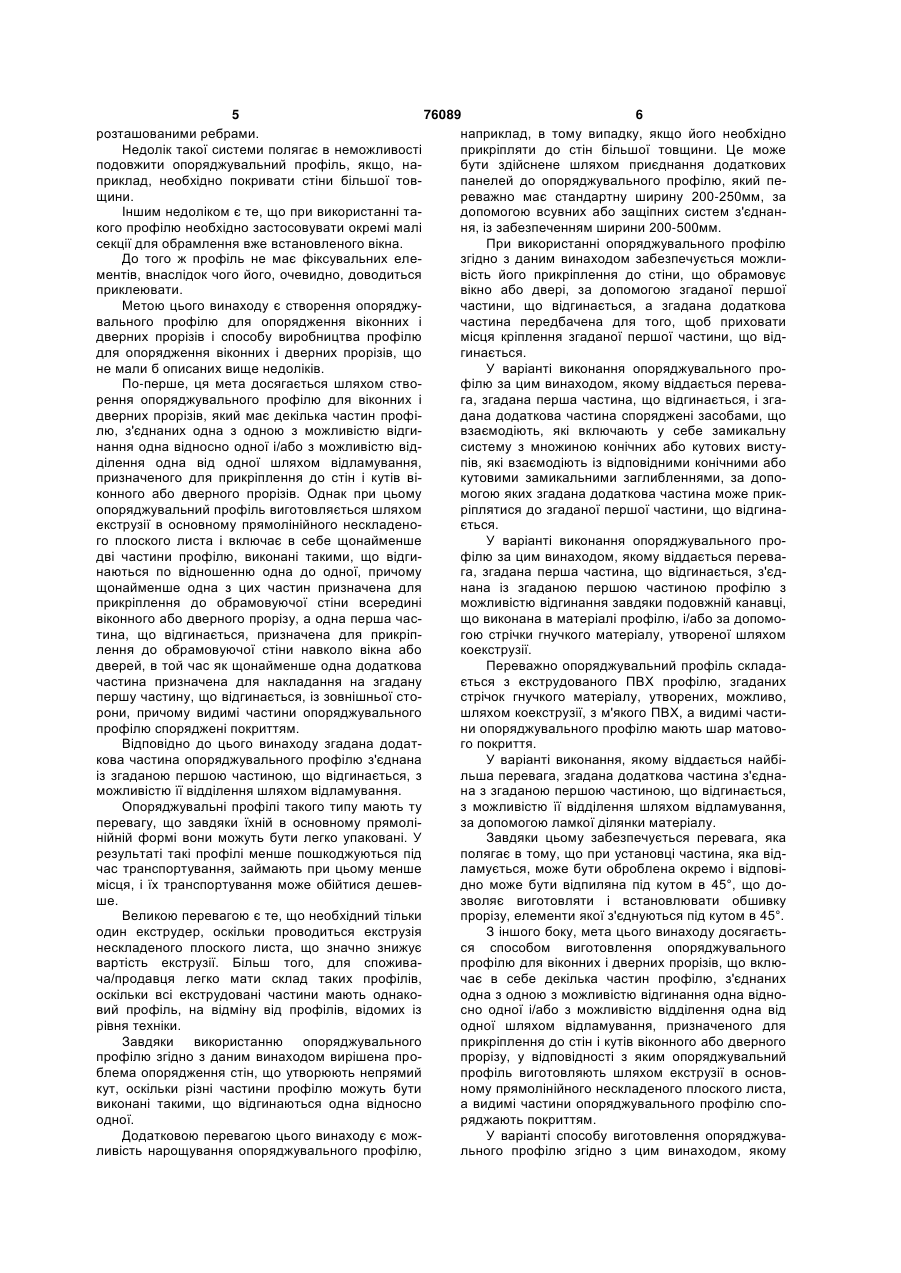

1. Опоряджувальний профіль для віконних і дверних прорізів, який має декілька частин профілю, з'єднаних одна з одною з можливістю відгинання одна відносно одної і/або з можливістю відділення одна від одної шляхом відламування, призначений для прикріплення до стін і кутів віконного або дверного прорізу, який відрізняється тим, що згаданий опоряджувальний профіль (1) виготовлений шляхом екструзії в основному прямолінійного нескладеного плоского листа і має щонайменше дві частини профілю, виконані такими, що відгинаються одна відносно одної, причому щонайменше одна перша частина (2) профілю призначена для прикріплення до обрамовуючої стіни всередині віконного або дверного прорізу (5) і одна перша частина (3), що відгинається, призначена для прикріплення до обрамовуючої стіни (8) навколо вікна або дверей, причому є щонайменше одна додаткова частина (4), призначена для накривання згаданої першої частини (3), що відгинається, із зовнішньої сторони, а також тим, що видимі частини (20) згаданого опоряджувального профілю (1) споряджені покриттям. 2. Опоряджувальний профіль за п.1, який відрізняється тим, що згадана додаткова частина (4) з'єднана зі згаданою першою частиною (3), що відгинається, таким чином, що можливе її відділення шляхом відламування. 3. Опоряджувальний профіль за п.1 або 2, який відрізняється тим, що згаданий опоряджувальний профіль (1) виконаний з можливістю прикріплення до обрамовуючої стіни (8) навколо вікна або дверей своєю згаданою частиною (3), що відгинається, а згадана додаткова частина (4) призначена 2 (19) 1 3 76089 4 9. Спосіб за п.8, який відрізняється тим, що згашу частину (3), що відгинається, з її зовнішньої дане спорядження покриттям виконують шляхом сторони. 11. Спосіб за п.10, який відрізняється тим, що нанесення під час екструзії на видимі частини (20) опоряджувального профілю (1) шару матового згадана додаткова частина (4) є частиною, яка покриття. відділяється шляхом відламування. 12. Спосіб за п.11, який відрізняється тим, що 10. Спосіб опорядження віконних і дверних прорізів, при якому до стін і кутів віконного або дверного згадану першу частину (3), що відгинається, прикпрорізу прикріпляють опоряджувальні профілі, ріпляють до обрамовуючої стіни (8) навколо вікна який відрізняється тим, що використовують один або дверей і згадану додаткову частину (4) відлаєдиний опоряджувальний профіль (1), що згинамують і прикріпляють до згаданої частини (3), що ється, видимі частини (20) якого споряджені поквідгинається, для того, щоб приховати місця кріприттям, виготовлений шляхом екструзії в основлення згаданої частини (3), що відгинається. 13. Спосіб за будь-яким із пп.10-12, який відрізняному прямолінійного нескладеного плоского листа, ється тим, що згадану додаткову частину (4) припричому щонайменше дві частини профілю виконані такими, що відгинаються одна відносно одної, кріпляють до згаданої першої частини (3), що віді щонайменше одна частина профілю виконана гинається, за допомогою засобів, що взаємодіють такою, що відділяється шляхом відламування, у один з одним, які включають в себе замикальну відповідності з яким щонайменше одну першу чассистему з кількома конічними або кутовими вистутину (2) профілю прикріпляють до обрамовуючої пами (16), що взаємодіють із відповідними конічстіни всередині віконного або дверного прорізу (5), ними або кутовими замикальними порожнинами одну першу частину (3), що відгинається, прикріп(15). 14. Спосіб за будь-яким із пп.10-13, який відрізняляють до обрамовуючої стіни (8) навколо вікна або ється тим, що застосовують опоряджувальний дверей і щонайменше одну додаткову частину (4) застосовують для того, щоб закрити згадану перпрофіль (1) за будь-яким із пп.1-7. Винахід стосується опоряджувальних профілів для віконних і дверних прорізів і способу виготовлення опоряджувального профілю для віконних і дверних прорізів, що складається з декількох частин профілю, з'єднаних одна з одною з можливістю відгинання одна відносно одної і/або з можливістю відділення одна від одної шляхом відламування, призначеним для прикріплення до стін і кутів віконного або дверного прорізу, а також способу опорядження віконних і дверних прорізів, при якому опоряджувальні профілі прикріплюють до стін і кутів віконного або дверного прорізу. [У патенті США №5,528,869] розкрито опоряджувальний профіль для облицювання краю стіни і стінового прорізу, який містить першу і другу стрічки, екструдовані із синтетичного пластичного матеріалу. Кожна стрічка включає в себе частину, яка може бути закріплена на поверхні стіни, і частину, яка може бути закріплена на торці цієї стіни. Частина першої стрічки, яка може бути закріплена на стіні, має екструдований з нею заодно виступний елемент, виконаний з можливістю відгинання для забезпечення більш легкого її прикріплення до всіх видимих поверхонь. [У заявці WO 91/02868] розкрито опоряджувальне покриття для будинків, призначене для облицювання бічних поверхонь, які прилягають до віконних і дверних прорізів або кутів будинків, що має виступну L-подібну зовнішню стрічку, яка може бути встановлена на торці і прибита до будинку вздовж щонайменше однієї подовжньої ділянки. Сподібна кромка стрічки, виконана заодно з нею або окремо від неї, призначена для закриття цвяхів і має щонайменше одну ніжку, призначену для щільного фрикційного зачеплення із зовнішнім боком подовжнього фланця лицьового боку стрічки, розташованої паралельно по відношенню до даного краю. Описані опоряджувальні профілі мають той недолік, що вони часто можуть пошкоджуватися при транспортуванні через їх кутасту форму. Вони займають досить багато місця при транспортуванні, що може значно збільшувати витрати на їх транспортування. Крім того, їх важко упаковувати, а також необхідна спеціальна упаковка для захисту таких кутових профілів. До того ж такі опоряджувальні профілі включають в себе кілька стрічок, що потребує при їх виготовленні кілька різних процесів екструзії, і, відповідно, застосування різних екструдерів. Крім того, остаточне оброблення видимих поверхонь не може бути виконане як одностадійний процес. За допомогою сучасних засобів нанесення матової емалевої фарби для приховування слідів екструзії може бути виконане двома етапами. Іншим недоліком такого опоряджувального профілю є те, що його неможливо використовувати для опорядження стін, які утворюють непрямий кут, що суттєво обмежує його застосування. [У заявці Німеччини №93 13 809] розкривається переріз профілю з порожнистими камерами, призначеними для приховування точок з'єднання, в якому задня стінка перерізу профілю має в зоні з'єднання двох порожнин фасонне заглиблення, відкрите в протилежний бік, яке сформоване подвійними поперечними ребрами, що прилягають, і звернено у бік лицьової поверхні перерізу профілю. На передній стінці між подвійними поперечними ребрами передбачений край розлому і/або лінія згину. Фасонне заглиблення має переважно Vподібний поперечний переріз. Задня стінка може мати одну або кілька липких стрічок в місці закріплених порожнистих камер, які прилягають до місця розташування порожнистих камер із протилежно 5 76089 6 розташованими ребрами. наприклад, в тому випадку, якщо його необхідно Недолік такої системи полягає в неможливості прикріпляти до стін більшої товщини. Це може подовжити опоряджувальний профіль, якщо, набути здійснене шляхом приєднання додаткових приклад, необхідно покривати стіни більшої товпанелей до опоряджувального профілю, який пещини. реважно має стандартну ширину 200-250мм, за Іншим недоліком є те, що при використанні тадопомогою всувних або защіпних систем з'єднанкого профілю необхідно застосовувати окремі малі ня, із забезпеченням ширини 200-500мм. секції для обрамлення вже встановленого вікна. При використанні опоряджувального профілю До того ж профіль не має фіксувальних елезгідно з даним винаходом забезпечується можлиментів, внаслідок чого його, очевидно, доводиться вість його прикріплення до стіни, що обрамовує приклеювати. вікно або двері, за допомогою згаданої першої Метою цього винаходу є створення опоряджучастини, що відгинається, а згадана додаткова вального профілю для опорядження віконних і частина передбачена для того, щоб приховати дверних прорізів і способу виробництва профілю місця кріплення згаданої першої частини, що віддля опорядження віконних і дверних прорізів, що гинається. не мали б описаних вище недоліків. У варіанті виконання опоряджувального проПо-перше, ця мета досягається шляхом ствофілю за цим винаходом, якому віддається переварення опоряджувального профілю для віконних і га, згадана перша частина, що відгинається, і згадверних прорізів, який має декілька частин профідана додаткова частина споряджені засобами, що лю, з'єднаних одна з одною з можливістю відгивзаємодіють, які включають у себе замикальну нання одна відносно одної і/або з можливістю відсистему з множиною конічних або кутових вистуділення одна від одної шляхом відламування, пів, які взаємодіють із відповідними конічними або призначеного для прикріплення до стін і кутів вікутовими замикальними заглибленнями, за допоконного або дверного прорізів. Однак при цьому могою яких згадана додаткова частина може прикопоряджувальний профіль виготовляється шляхом ріплятися до згаданої першої частини, що відгинаекструзії в основному прямолінійного нескладеноється. го плоского листа і включає в себе щонайменше У варіанті виконання опоряджувального продві частини профілю, виконані такими, що відгифілю за цим винаходом, якому віддається переванаються по відношенню одна до одної, причому га, згадана перша частина, що відгинається, з'єдщонайменше одна з цих частин призначена для нана із згаданою першою частиною профілю з прикріплення до обрамовуючої стіни всередині можливістю відгинання завдяки подовжній канавці, віконного або дверного прорізу, а одна перша часщо виконана в матеріалі профілю, і/або за допомотина, що відгинається, призначена для прикріпгою стрічки гнучкого матеріалу, утвореної шляхом лення до обрамовуючої стіни навколо вікна або коекструзії. дверей, в той час як щонайменше одна додаткова Переважно опоряджувальний профіль складачастина призначена для накладання на згадану ється з екструдованого ПВХ профілю, згаданих першу частину, що відгинається, із зовнішньої стострічок гнучкого матеріалу, утворених, можливо, рони, причому видимі частини опоряджувального шляхом коекструзії, з м'якого ПВХ, а видимі частипрофілю споряджені покриттям. ни опоряджувального профілю мають шар матовоВідповідно до цього винаходу згадана додатго покриття. кова частина опоряджувального профілю з'єднана У варіанті виконання, якому віддається найбііз згаданою першою частиною, що відгинається, з льша перевага, згадана додаткова частина з'єднаможливістю її відділення шляхом відламування. на з згаданою першою частиною, що відгинається, Опоряджувальні профілі такого типу мають ту з можливістю її відділення шляхом відламування, перевагу, що завдяки їхній в основному прямоліза допомогою ламкої ділянки матеріалу. нійній формі вони можуть бути легко упаковані. У Завдяки цьому забезпечується перевага, яка результаті такі профілі менше пошкоджуються під полягає в тому, що при установці частина, яка відчас транспортування, займають при цьому менше ламується, може бути оброблена окремо і відповімісця, і їх транспортування може обійтися дешевдно може бути відпиляна під кутом в 45°, що доше. зволяє виготовляти і встановлювати обшивку Великою перевагою є те, що необхідний тільки прорізу, елементи якої з'єднуються під кутом в 45°. один екструдер, оскільки проводиться екструзія З іншого боку, мета цього винаходу досягаєтьнескладеного плоского листа, що значно знижує ся способом виготовлення опоряджувального вартість екструзії. Більш того, для споживапрофілю для віконних і дверних прорізів, що включа/продавця легко мати склад таких профілів, чає в себе декілька частин профілю, з'єднаних оскільки всі екструдовані частини мають однакоодна з одною з можливістю відгинання одна відновий профіль, на відміну від профілів, відомих із сно одної і/або з можливістю відділення одна від рівня техніки. одної шляхом відламування, призначеного для Завдяки використанню опоряджувального прикріплення до стін і кутів віконного або дверного профілю згідно з даним винаходом вирішена пропрорізу, у відповідності з яким опоряджувальний блема опорядження стін, що утворюють непрямий профіль виготовляють шляхом екструзії в основкут, оскільки різні частини профілю можуть бути ному прямолінійного нескладеного плоского листа, виконані такими, що відгинаються одна відносно а видимі частини опоряджувального профілю споодної. ряджають покриттям. Додатковою перевагою цього винаходу є можУ варіанті способу виготовлення опоряджуваливість нарощування опоряджувального профілю, льного профілю згідно з цим винаходом, якому 7 76089 8 віддається перевага, згадане спорядження покщо може відламуватись), причому Фіг.1а, Фіг.1b, риттям виконують шляхом нанесення під час екстФіг.1с і Фіг.1d показують послідовні операції прикрузії на видимі частини опоряджувального профіріплення згаданого опоряджувального профілю до лю шару матового покриття. згаданої стіни; Завдяки цьому досягається перевага, яка поФіг.2 - поперечний розріз варіанту виконання лягає в тому, що сліди екструзії стають невизапропонованого цим винаходом профілю, що димими. складається з двох частин, виконаних такими, що Мета цього винаходу досягається також за довідгинаються одна відносно одної, і однієї частини помогою способу опорядження віконних і дверних профілю, виконаної такою, що може відламупрорізів, у якому до стін і кутів віконного і дверного ватись. прорізу прикріпляють опоряджувальні профілі, Опоряджувальний профіль згідно з цим винапричому використовують один єдиний опоряджуходом, як показано на Фіг.2, виконаний таким, що вальний профіль, що згинається, видимі частини має в основному прямолінійну форму, і складаєтьякого споряджені покриттям, виготовлений шляся із двох частин профілю, виконаних такими, що хом екструзії нескладеного плоского листа, причовідгинаються одна відносно одної, а саме - першої му щонайменше дві частини профілю виконані частини 2 і першої частини 3, що відгинається. такими, що відгинаються одна відносно одної, і Крім того, передбачена додаткова частина 4, яка у щонайменше одна частина профілю виконана таваріанті, якому віддається перевага, є частиною кою, що може бути відділена шляхом відламуванпрофілю, що відламується. Згадана перша частиня, згідно з яким одну першу частину опоряджувана 2 складається з множини комірок 14, які утвольного профілю прикріпляють до обрамовуючої рені сформованими при екструдуванні перегородстіни всередині віконного або дверного прорізу і ками 11, розташованими між верхньою поверхнею одну першу частину, що відгинається, - до обра12 і нижньою поверхнею 13 на певній відстані одна мовуючої стіни навколо вікна або дверей, а щовід одної, наприклад 10мм. Згадана перша частинайменше одну додаткову частину використовуна 2 має стандартну ширину, яка переважно стають для того, щоб закрити згадану першу частину, новить приблизно 200-250мм. що відгинається, із зовнішньої сторони. Верхня поверхня 12 першої частини 2 з'єднана У варіанті здійснення способу опорядження віз першою частиною 3, що відгинається, таким чиконного і дверного прорізу за цим винаходом, яконом, що забезпечується можливість згинання му віддається перевага, згадана додаткова частивздовж лінії. Крім того, згадана перша частина 3, на є частиною, яка відділяється шляхом що відгинається, з'єднана зі згаданою додатковою відламування. частиною 4 таким чином, що забезпечується можВ одному конкретному варіанті здійснення ливість відламування. способу опорядження віконного і дверного прорізу Згадана перша частина 2 і згадана перша часза цим винаходом, якому віддається перевага, тина 3, що відгинається, з'єднані з виконанням між згадану першу частину, що відгинається, прикріпними подовжньої канавки 17. В рівній мірі ці дві ляють до обрамовуючої стіни навколо вікна або частини профілю могли би бути з'єднані за доподверей і згадану додаткову частину відламують і могою стрічки з гнучкого матеріалу, утвореної прикріпляють до згаданої першої частини, що відшляхом коекструзії, розташованої між згаданою гинається, для того, щоб приховати місця кріпленпершою частиною 2 і згаданою першою частиною ня згаданої першої частини, що відгинається. 3, що відгинається. В одному ще більш конкретному варіанті здійЗгадана перша частина 3, що відгинається, і снення способу опорядження віконного і дверного згадана додаткова частина 4 з'єднані одна з одпрорізу за цим винаходом, якому віддається переною таким чином, що забезпечується можливість вага, згадану додаткову частину прикріпляють до їх відділення одна від одної шляхом відламування. згаданої першої частини, що відгинається, за доДілянка 18, на якій здійснюється відламування, помогою засобів, що взаємодіють, які включають в утворюється шляхом стоншення матеріалу між себе замикальну систему з декількома виступами згаданою першою частиною 3, що відгинається, і конічної або кутової форми, що взаємодіють із згаданою додатковою частиною 4. відповідними конічними або кутовими замикальСпосіб, за допомогою якого опоряджувальний ними порожнинами. профіль 1 кріпиться до внутрішньої поверхні віконУ варіанті здійснення способу опорядження віного або дверного прорізу, як показано на Фіг.1, конного і дверного прорізу, якому віддається перездійснюється описаним нижче чином. Спочатку вага, за цим винаходом застосовується описаний згадана перша частина 2 опоряджувального провище опоряджувальний профіль. філю 1, як показано на Фіг.1а, прикріпляється до Для додаткового пояснення ознак цього винаобрамовуючої стіни всередині віконного або дверходу і для пояснення його додаткових переваг і ного прорізу (див. позиція 5) перед дверми або особливостей нижче наводиться докладний опис вікном 6, установленим(и) в зовнішній частині згавинаходу із посиланнями на прикладені фігури, де: даного віконного або дверного прорізу 5. Кут у Фіг.1 - схематично представлений вид зверху внутрішній частині віконного або дверного прорізу поперечного розрізу стіни, до якої прикріплений 5 не обов'язково повинен бути прямим - він може опоряджувальний профіль за цим винаходом, який бути гострим або тупим, оскільки згадана перша складається із двох частин профілю, виконаних частина 2 і згадана перша частина 3, що відгинатакими, що відгинаються одна відносно одної, і ється, мають гнучке з'єднання одна з одною. Потім однієї частини профілю, яка виконана такою, що згадана перша частина 3, що відгинається, відгивідділяється шляхом відламування (тобто є такою, нається в напрямі, показаному стрілкою 7, і накла 9 76089 10 дається на обрамовуючу стіну 8 навколо (поруч) екструзії, які стають видимими при попаданні на вікна або дверей, як показано на Фіг.1а. Потім згаопоряджувальний профіль 1 світла, наприклад, дана перша частина 3, що відгинається, прикріпсонячного світла, яке проходить через вікно і яке ляється до обрамовуючої стіни 8 навколо вікна відбивається від згаданої поверхні. або дверей за допомогою кріпильного засобу 9, Таке матове покриття може наноситися на винаприклад, цвяха, який проходить через згадану димі частини 20 опоряджувального профілю 1 піспершу частину 3, що відгинається, в стіну 10, як ля або під час екструзії. При виконанні екструзії показано на Фіг.1b. Потім згадана додаткова часПВХ або будь-який інший подібний матеріал подтина 4 відламується, як показано на Фіг.1d, після рібнюють в дрібні гранули і нагрівають в екструдечого перевертається і накладається поверх згадарі до утворення пастоподібної маси, якій надаєтьної першої частини 3, що відгинається, так що в ся відповідна форма. Потім відформованій результаті, як показано на Фіг.1d, згадана додатпастоподібній масі, що виходить з екструдера, кова частина 4 закриває із зовнішньої сторони згапридають закінчену форму в калібраторі, де проданий кріпильний засіб 9 і згадану першу частину філь охолоджується, внаслідок чого пастоподібна 3, що відгинається. маса дає усадку і притискається до стінок калібраЯк показано на Фіг.2, згадана додаткова частора за допомогою вакууму. Після калібратора іде тина 4 прикріпляється до згаданої першої частини тягнучий пристрій, який складається із двох стрі3, що відгинається, шляхом защіпання пари куточок, що накладаються одна на одну, створюючи вих елементів 16 у відповідних порожнинах 15, таким чином тиск на профіль, в результаті чого виконаних в згаданій першій частині 3, що відгинапрофіль проходить через калібратор. ється, таким чином, що кріпильні засоби 9 і згадаПісля цього здійснюється завершуюча обробка на перша частини 3, що відгинається, виявляютьвиробу, яка виконується між калібратором і тягнуся закритими. чим пристроєм за допомогою пристрою, який наТакий опоряджувальний профіль 1 може бути носить швидковисихаюче покриття. Покриття вивиготовлений шляхом здійснення одностадійної сушується за допомогою ультрафіолетового екструзії нескладеного плоского листа. За допомовипромінювання. Оскільки покриття при входженні гою додаткової частини 4, яка відділяється шляпрофілю в тягнучий пристрій буде вже сухим, на хом відламування, завершуючі видимі частини 20 профілі не залишається слідів від тягнучого припісля установки розташовуються зверху. строю. Під час екструзії плоского листа здійснюється За допомогою такого способу можна навіть додаткова обробка поверхонь видимих частин 20, наносити покриття, що імітує дерево, або будь-які а саме: на зовнішню поверхню опоряджувального інші декоративні покриття, на опоряджувальний профілю 1 наноситься матове покриття, наприклад профіль 1 під час або після екструзії. матова емалева фарба, для приховування слідів Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
