Прес-форма для литва під тиском глибоких коробчатих закритих відливок, зокрема, форм для випічки хліба

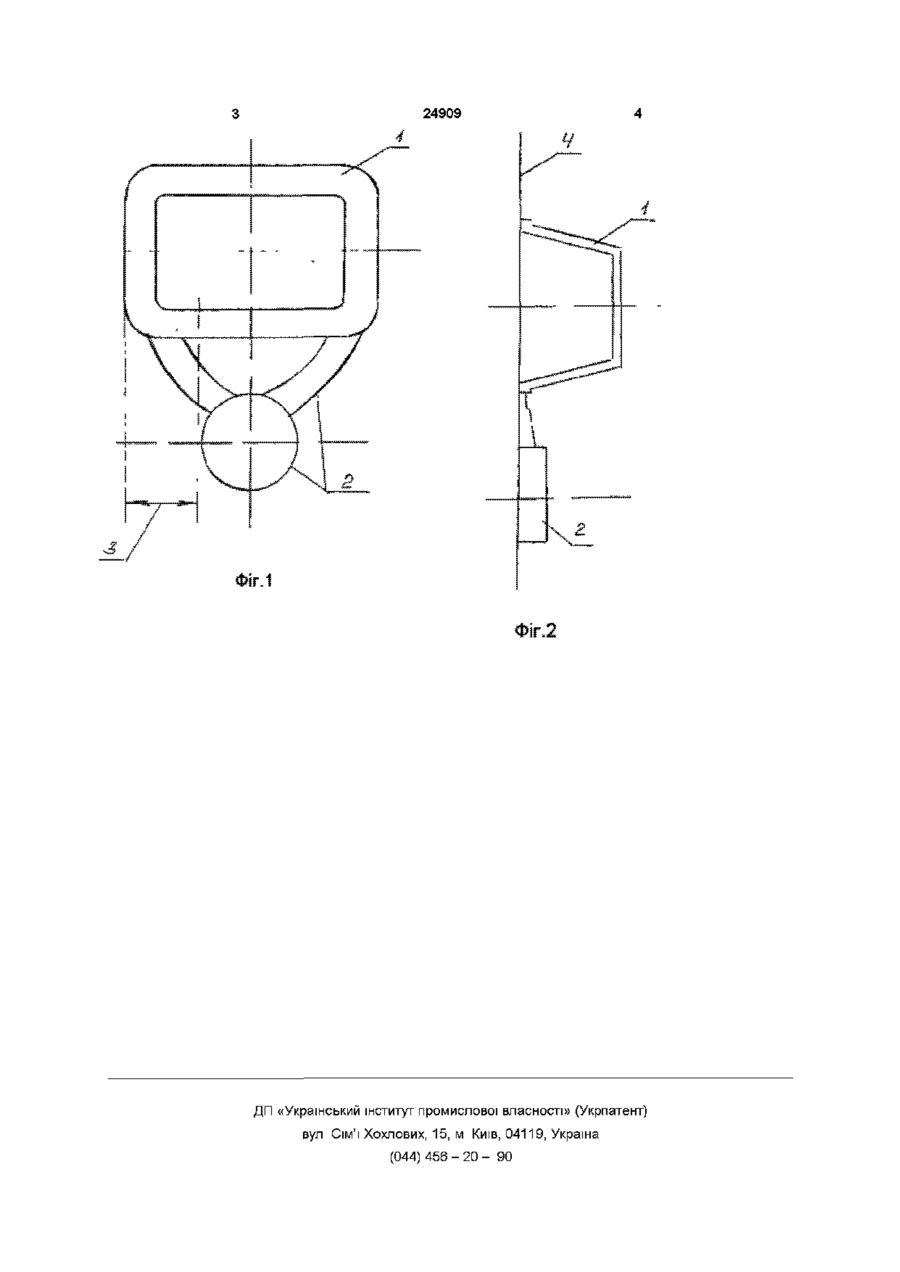

Прес-форма для литва під тиском коробчастих глибоких закритих ВІДЛИВКІВ, зокрема форм для випічки хліба, що повторює контури відливка і має ЛІНІЮ розмикання по площині відкритої частини відливка, яка відрізняється тим, що її ливники розташовані не ближче Уг відстані від середини відливка до його краю Прес-форма для литва під тиском глибоких коробчатих закритих відливок, зокрема, форм для випічки хліба Винахід належить до галузі виробництва литва під тиском ВІДОМІ способи виробництва форм для випічки хліба - литво видавлюванням та литво в кокіль Наприклад, дані способи використовують на Одеському заводі "Харчореммаш" Суттєві недоліки таких способів - висока шорсткість поверхні і низька СТІЙКІСТЬ форм для випічки, пов'язані з великозернистою структурою літва Дивись заключения Полтавського хлібокомбінату, що додається Відомий також пристрій "прес-форма для литва лід тиском" по авторському свідоцтву 1 013 092, МКВ В22Д17/22, опубліковано 23 04 63р в якому подача металу здійснена через ливник, розташований посередині дна відливка Недоліком такого розташування ливника є складність конструкції прес-форми за рахунок двох ЛІНІЙ розімкнення і значна трудомісткість зачистки литва, що погіршує товарний вигляд, особливо форм для випічки В основу винаходу поставлено задачу пресформи для литва під тиском коробчатих глибоких закритих відливок, зокрема, форм для випічки хліба шляхом визначення зони розташування ливників забезпечити простоту конструкції прес-форми, високу якість поверхні і зниження трудомісткості зачистки литва Ціль досягається шляхом подачі металу в прес-форму по ливниках, розташованих в межах між краєм відливки і половиною відстані до її се редини Подача в зазначену зону забезпечує мінімальну турбулентність потоку металу за рахунок того, що потік спрямовується по близькій до дотичної ПЛОЩИНИ ВІДЛИВКИ На відміну від прототипу прес-форма має одну ЛІНІЮ розімкнення, яка розташована в площині відкритої частини відливки, що зменшує трудомісткість зачистки і гюліпшує видову поверхню литва На фіг 1 зображено ливарно-модельні вказівки з зазначенням вивченої зони На фіг 2 - площина розімкнення Позицією 1 позначена відливка, поз 2 - ливникова система ,позЗ зона розташування ливника, поз 4 - площина розімкнення прес-форми Прес-форма по зображенних на фіг 1 та 2 ливарно-модельних вказівках може бути спроектована для любої з відомих в промисловості машин литва лід тиском з використанням сплавів, зокрема, передбачених ДСТУ 2797-94 для виготовлення форм для випічки хліба При виготовленні відливки 1 метал подають по ливниках 2 , в площині розімкнення прес-форми, в зону 3 При цьому потік металу роздвоюється, заповнює ліву і праву стінки відливки одночасно Далі потік заповнює нижню стінку і дно, і в останню чергу - верхню стінку відливки Замекається потік металу в площині відкритої частини відливки на промивниках без прямого удару і завихреная, чим досягається висока якість заповнення і проливка форми Можливість отримання зазначеного результату підтверджується актом підприємства "Проміндустрія", що додається до матеріалів заявки О о 24909 Нг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
