Пристрій для вимірювання температури рухомої поверхні
Номер патенту: 24976
Опубліковано: 25.07.2007
Автори: Ванкевич Петро Іванович, Ніщенко Іван Олексійович, Іваник Євгеній Григорович
Формула / Реферат
Пристрій для вимірювання температури рухомої поверхні, що містить термочутливий елемент, золотникову гайку, втулку у вигляді кругового циліндра та поршень, розташований з можливістю зворотно-поступального переміщення у внутрішній порожнині втулки, який відрізняється тим, що термочутливий елемент нерухомо закріплено на площині поршня зі сторони рухомої поверхні, а можливість зворотно-поступального переміщення поршня забезпечена гвинтовою парою, яка складається із золотникової гайки та гвинта, закріпленого з можливістю обертання на площині поршня, протилежній рухомій поверхні.
Текст

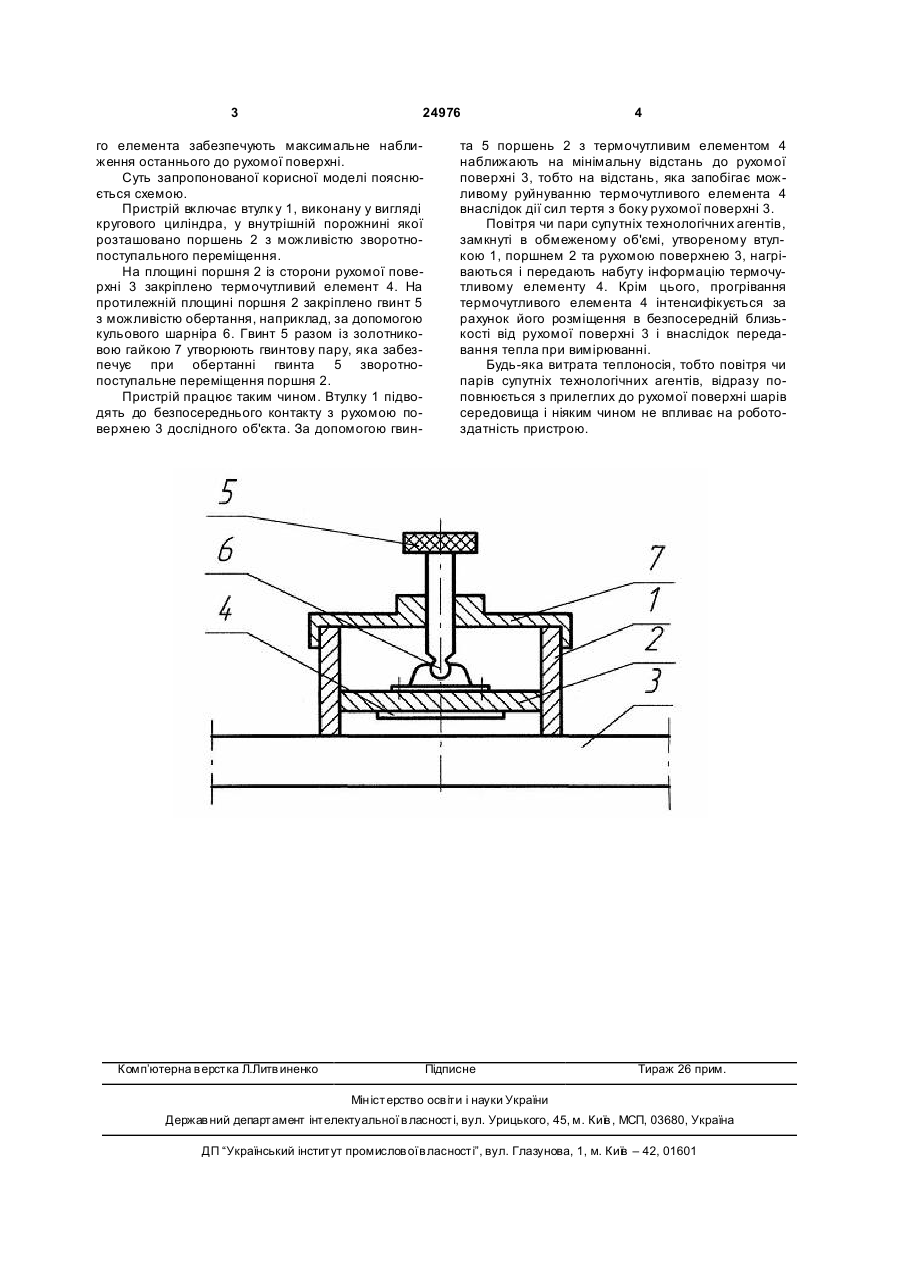

Пристрій для вимірювання температури рухомої поверхні, що містить термочутливий елемент, золотникову гайку, втулку у вигляді кругового цилі 3 24976 го елемента забезпечують максимальне наближення останнього до рухомої поверхні. Суть запропонованої корисної моделі пояснюється схемою. Пристрій включає втулк у 1, виконану у вигляді кругового циліндра, у внутрішній порожнині якої розташовано поршень 2 з можливістю зворотнопоступального переміщення. На площині поршня 2 із сторони рухомої поверхні 3 закріплено термочутливий елемент 4. На протилежній площині поршня 2 закріплено гвинт 5 з можливістю обертання, наприклад, за допомогою кульового шарніра 6. Гвинт 5 разом із золотниковою гайкою 7 утворюють гвинтову пару, яка забезпечує при обертанні гвинта 5 зворотнопоступальне переміщення поршня 2. Пристрій працює таким чином. Втулку 1 підводять до безпосереднього контакту з рухомою поверхнею 3 дослідного об'єкта. За допомогою гвин Комп’ютерна в ерстка Л.Литв иненко 4 та 5 поршень 2 з термочутливим елементом 4 наближають на мінімальну відстань до рухомої поверхні 3, тобто на відстань, яка запобігає можливому руйнуванню термочутливого елемента 4 внаслідок дії сил тертя з боку рухомої поверхні 3. Повітря чи пари супутніх технологічних агентів, замкнуті в обмеженому об'ємі, утвореному втулкою 1, поршнем 2 та рухомою поверхнею 3, нагріваються і передають набуту інформацію термочутливому елементу 4. Крім цього, прогрівання термочутливого елемента 4 інтенсифікується за рахунок його розміщення в безпосередній близькості від рухомої поверхні 3 і внаслідок передавання тепла при вимірюванні. Будь-яка витрата теплоносія, тобто повітря чи парів супутніх технологічних агентів, відразу поповнюється з прилеглих до рухомої поверхні шарів середовища і ніяким чином не впливає на роботоздатність пристрою. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring temperature of the surface of a movable object
Автори англійськоюVankevych Petro Ivanovych, Nischenko Ivan Oleksiiovych
Назва патенту російськоюУстройство для измерения температуры поверхности подвижного объекта
Автори російськоюВанкевич Петр Иванович, Нищенко Иван Алексеевич
МПК / Мітки
МПК: G01K 13/00
Мітки: пристрій, рухомої, поверхні, температури, вимірювання
