Привід круглов’язальної машини

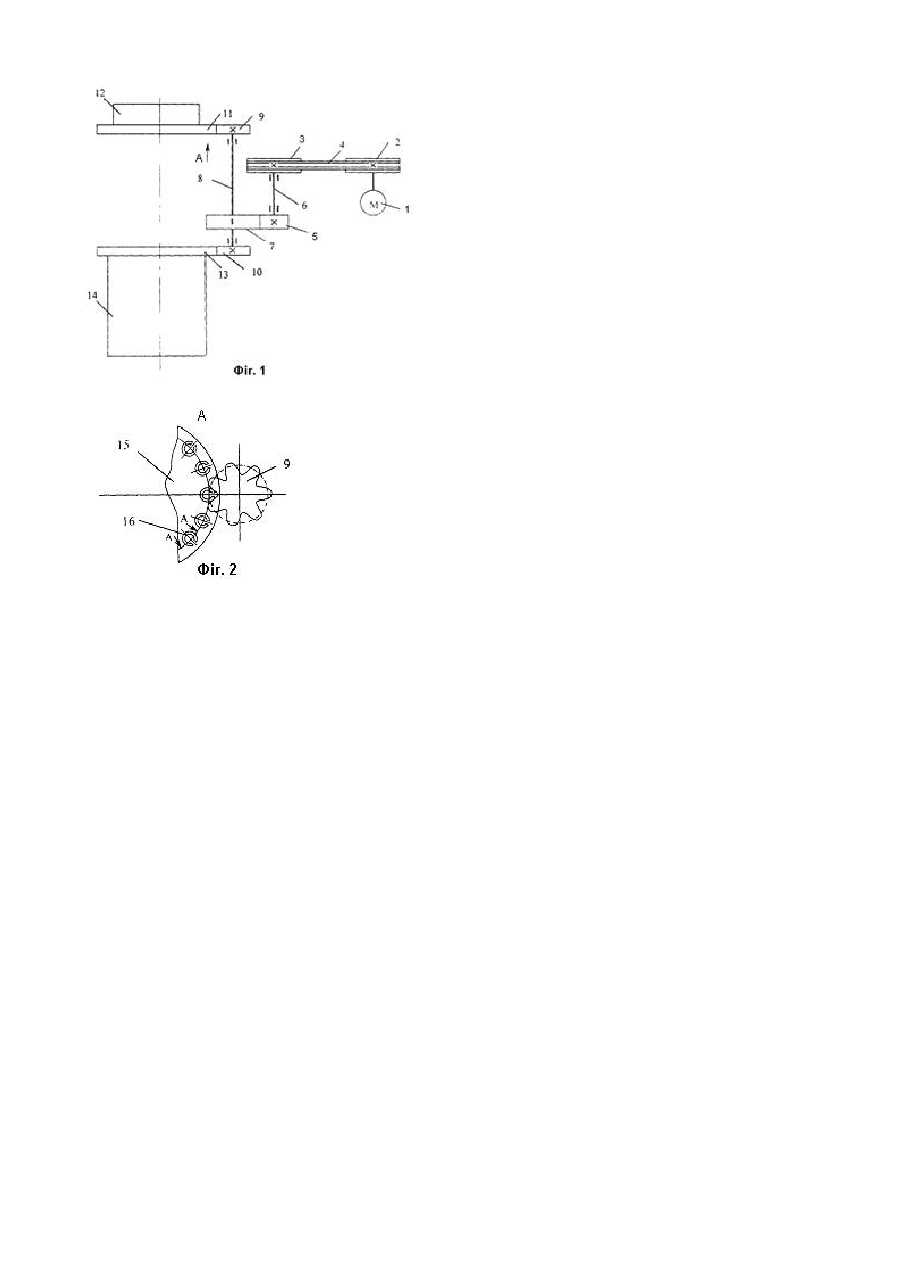

Винахід відноситься до трикотажного машинобудування, а саме, до приводів круглов'язальних машин. Відомий привод круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасті циліндричні і конічні передачі та вертикальний приводний вал з жорстко закріпленими на його кінцях ведучими елементами кінематичне з'єднаними з веденими елементами передач відповідно механізму в'язання та механізму товароприйому (див. Коган Л.П., Кесслер Ю.В. Однофонтурные кругловязальные машины. - М.: Легкая индустрия, 1968. -с.21, рис.3). Наявність зубчастих конічних передач призводить до появи значних навантажень в зубчастому зачепленні, що зменшує надійність та довговічність роботи привода. Відомий також привод круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, з убчасту передачу, ведуча шестерня якої встановлена на валу веденого шківа клинопасової передачі, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені ведучі зубчасті елементи, кінематичне з'єднані з веденими елементами передач, відповідно, механізму в'язання та механізму товароприйому (див. Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990. -с.113, рис.1.67). Виконання передачі механізму в'язання у вигляді циліндричної зубчастої передачі не дозволяє усунути динамічні навантаження, що зумовлені неможливістю ідеально точного виготовлення зубчастого зачеплення та жорсткістю зубів веденого елемента передачі (зубчастого колеса), що зменшує надійність та довговічність роботи привода. Таким чином в основу винаходу покладена задача створити такий привод круглов'язальної машини, в якій шляхом зміни форми виконання елементів, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що в приводі круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестерня якої встановлена на валу веденого шківа клинопасової передачі, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені ведучі зубчасті елементи, кінематично з'єднані з веденими елементами передач, відповідно, механізму в'язання та механізму товароприйому, згідно з винаходом, передача механізму в'язання виконана у вигляді цівкової передачі з цівками. Доцільно, щоб цівки були виконані у вигляді гільзових пружин. Виконання передачі механізму в'язання у вигляді цівкової передачі з цівками дозволяє підвищити точність виготовлення зубчастого зачеплення, що призводить до зниження динамічних навантажень в зачепленні і, тим самим, забезпечує підвищення довговічності роботи привода. Виконання цівок у вигляді гільзових пружин дозволяє зменшити жорсткість зубчастого зачеплення, що також підвищує довговічність роботи привода. На фіг.1 представлена кінематична схема привода круглов'язальної машини. На фіг.2 представлено вид А передачі механізму в'язання привода круглов'язальної машини. Привод круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна, ведений шків 3 та клинові паси 4, зубчасту передачу, шестерня 5 якої жорстко встановлена на валу 6 веденого шківа 3, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплені зубчасте колесо 9 та шестерня 10. Зубчасте колесо 9 кінематичне зв'язане з цівковим колесом 11 передачі механізму в'язання 12, а шестерня 10 кінематичне зв'язана з зубчастим колесом 13 механізму товароприйому 14. Цівкове колесо містить два фланці 15, в отворах яких рівномірно розташовані цівки 16, виготовлені у вигляді гільзових пружин (пружинні втулки з розрізом). Привод працює таким чином. При вмиканні електродвигуна 1 його обертальний рух за допомогою клинопасової та зубчастої передач передається вертикальному приводному валу 8 з жорстко закріпленими на його кінцях зубчастим колесом 9 та шестернею 10. Обертальний рух зубчастого колеса 9 за допомогою цівкового зачеплення передається механізму в'язання 12, а обертальний рух шестерні 10 за допомогою зубчастого колеса 13 передається механізму товароприйому, що необхідно для роботи круглов'язальної машини. Наявність пружних елементів у вигляді цівок у складі передачі механізму в'язання дозволяє знизити динамічні навантаження найбільш навантаженої ланки передач привода, якою є передача механізму в'язання, що призводить до підвищення довговічності роботи привода. Використання запропонованої конструкції привода дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити ефективність роботи круглов'язальної машини за рахунок скорочення непродуктивних витрат часу , пов'язаних з ремонтом привода; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень.
