Привід круглов`язальної машини
Номер патенту: 25005
Опубліковано: 25.07.2007
Автори: Піпа Борис Федорович, Павленко Георгій Іванович, Марченко Анатолій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та ланцюгову передачу з ведучою та веденою зірочками, причому ведена зірочка встановлена на механізмі товароприйому, який відрізняється тим, що додатково обладнаний демпфіруючим пристроєм з пружними елементами, виконаними переважно у вигляді радіальних пакетів плоских пружин та встановленими між валом електродвигуна та ведучою зірочкою для з'єднання останньої з валом електродвигуна.
Текст

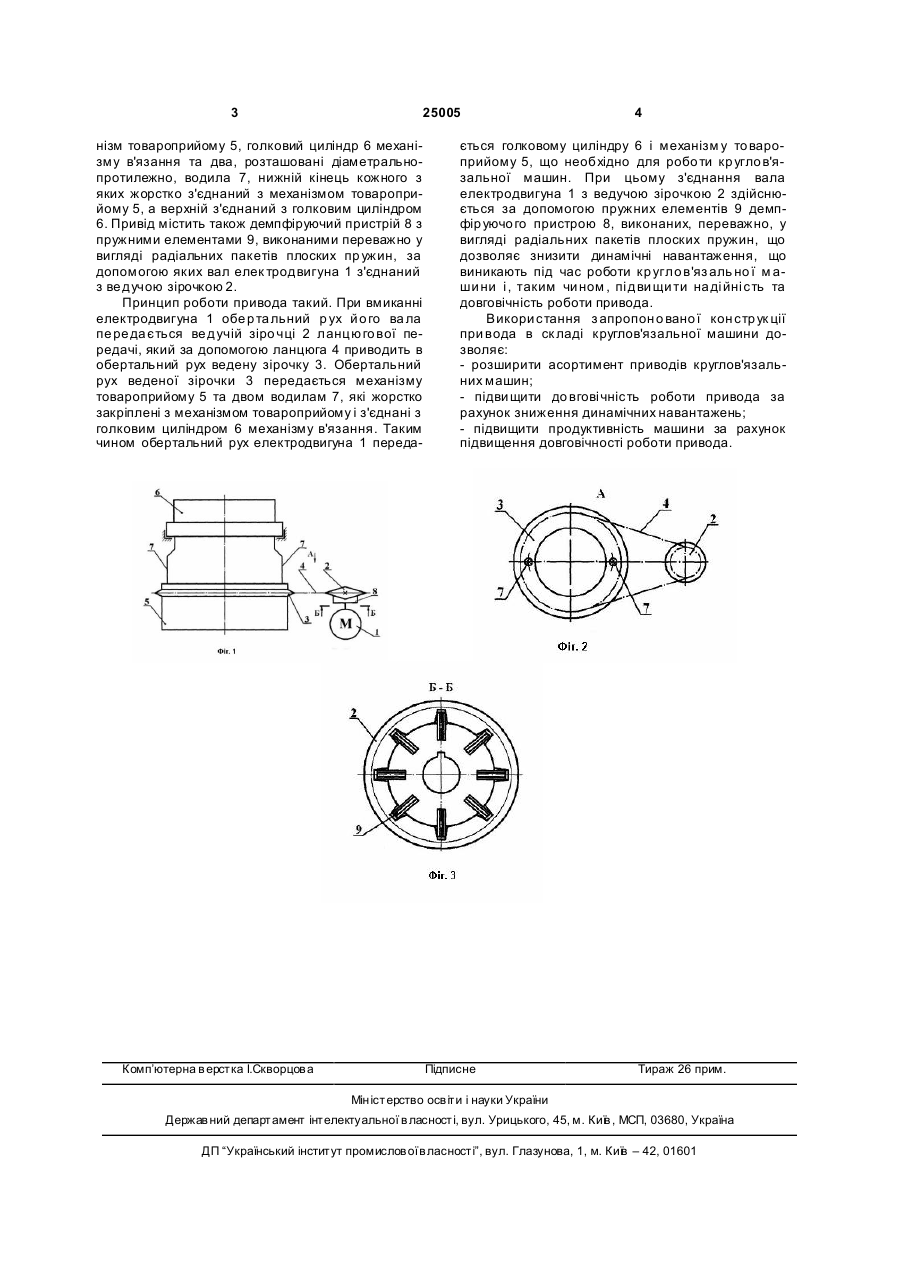

Привід круглов'язальної машини, що містить електродвигун та ланцюгову передачу з ведучою 3 25005 нізм товароприйому 5, голковий циліндр 6 механізму в'язання та два, розташовані діаметральнопротилежно, водила 7, нижній кінець кожного з яких жорстко з'єднаний з механізмом товароприйому 5, а верхній з'єднаний з голковим циліндром 6. Привід містить також демпфіруючий пристрій 8 з пружними елементами 9, виконаними переважно у вигляді радіальних пакетів плоских пр ужин, за допомогою яких вал елек тродвигуна 1 з'єднаний з ве дучою зірочкою 2. Принцип роботи привода такий. При вмиканні електродвигуна 1 обе р та льний р ух й о го ва ла пе ре да ється ве дучій зіро чці 2 ланцюго вої передачі, який за допомогою ланцюга 4 приводить в обертальний рух ведену зірочку 3. Обертальний рух веденої зірочки 3 передається механізму товароприйому 5 та двом водилам 7, які жорстко закріплені з механізмом товароприйому і з'єднані з голковим циліндром 6 механізму в'язання. Таким чином обертальний рух електродвигуна 1 переда Комп’ютерна в ерстка І.Скворцов а 4 ється голковому циліндру 6 і механізм у то вароприйому 5, що необхідно для робо ти кр угло в'язальної машин. При цьому з'єднання вала електродвигуна 1 з ведучою зірочкою 2 здійснюється за допомогою пружних елементів 9 демпфір уючо го пристрою 8, виконаних, переважно, у вигляді радіальних пакетів плоских пружин, що дозволяє знизити динамічні навантаження, що виникають під час роботи кр угло в'яз аль но ї м аши ни і , таким чи ном , пі дви щи ти на ді йні сть та довговічність роботи привода. Викори стання з апропон о вано ї кон стр ук ції при вода в ск ладі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підви щити до вгові чність роботи привода за рахунок зниження динамічних навантажень; - підвищити продуктивність машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
