Пристрій для виготовлення гальмівних елементів приводів машин на зубофрезерному верстаті

Завантажити PDF файл.

Формула / Реферат

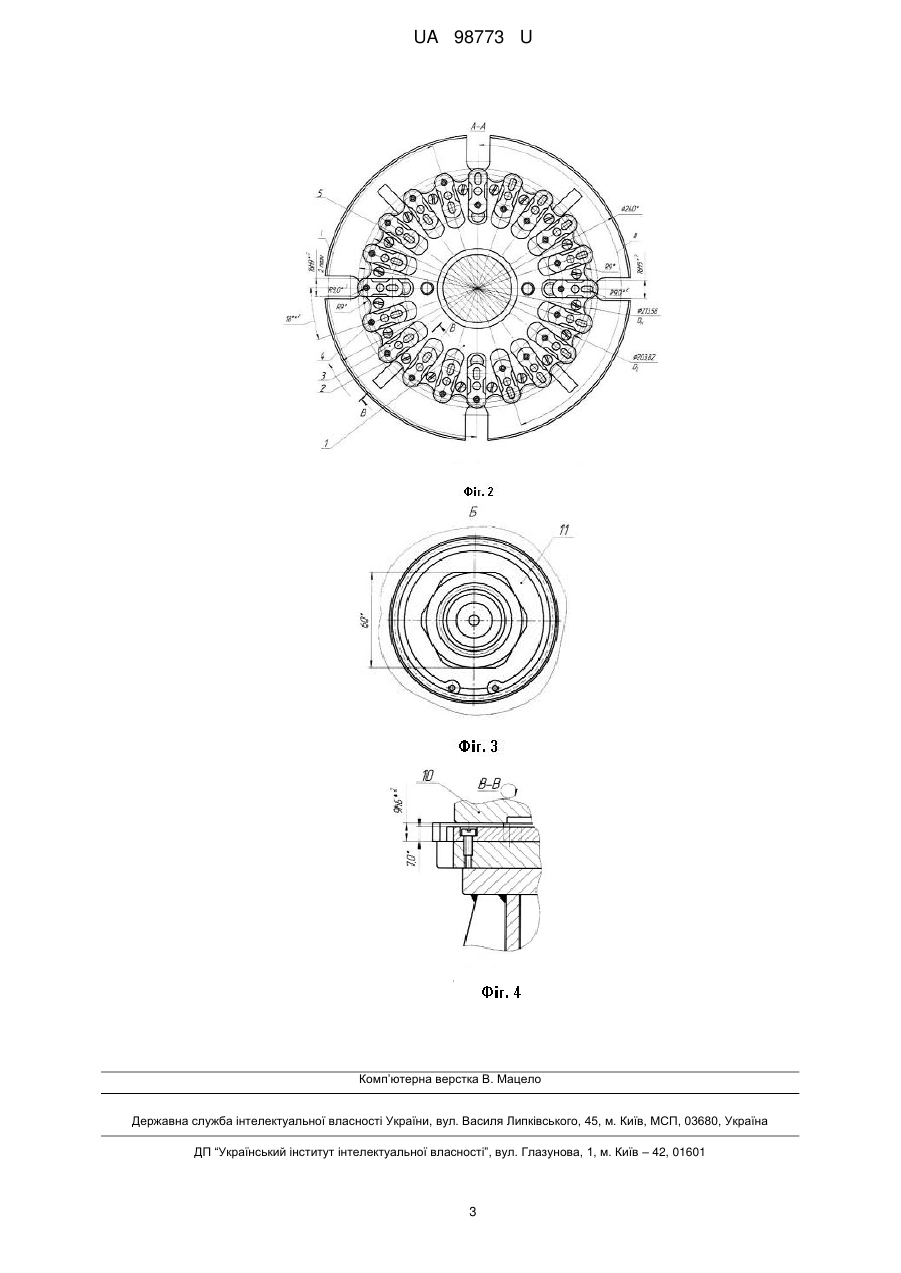

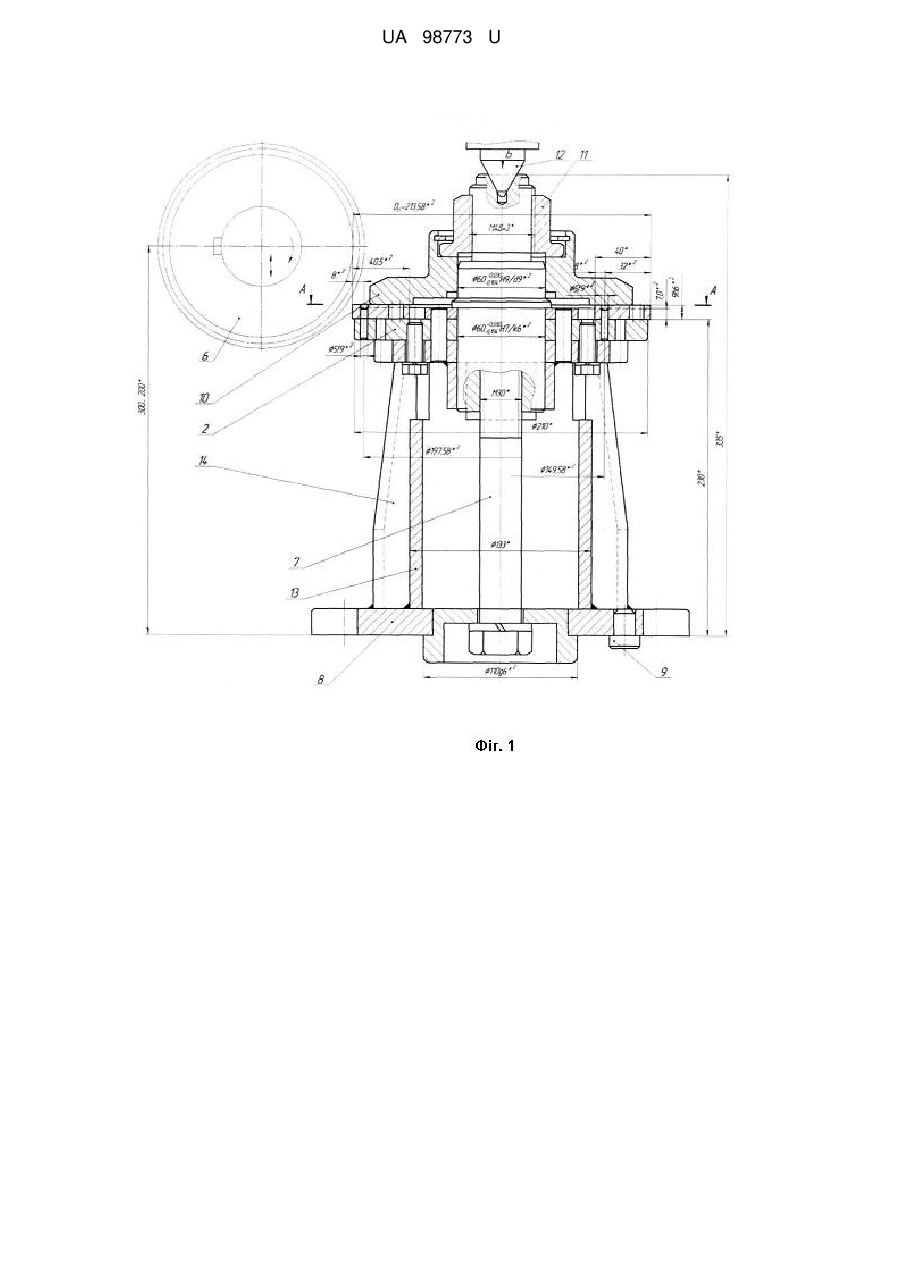

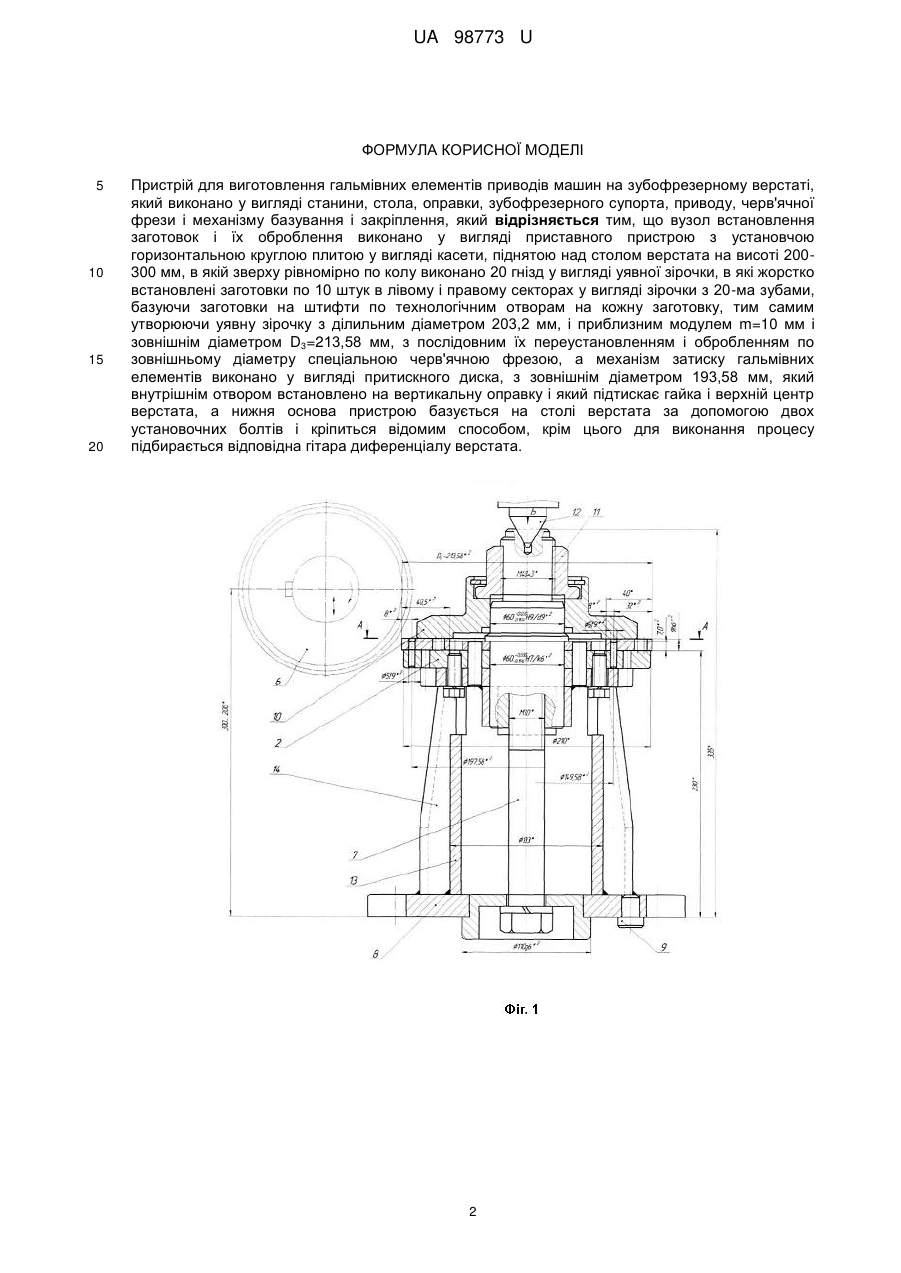

Пристрій для виготовлення гальмівних елементів приводів машин на зубофрезерному верстаті, який виконано у вигляді станини, стола, оправки, зубофрезерного супорта, приводу, черв'ячної фрези і механізму базування і закріплення, який відрізняється тим, що вузол встановлення заготовок і їх оброблення виконано у вигляді приставного пристрою з установчою горизонтальною круглою плитою у вигляді касети, піднятою над столом верстата на висоті 200-300 мм, в якій зверху рівномірно по колу виконано 20 гнізд у вигляді уявної зірочки, в які жорстко встановлені заготовки по 10 штук в лівому і правому секторах у вигляді зірочки з 20-ма зубами, базуючи заготовки на штифти по технологічним отворам на кожну заготовку, тим самим утворюючи уявну зірочку з ділильним діаметром 203,2 мм, і приблизним модулем m=10 мм і зовнішнім діаметром D3=213,58 мм, з послідовним їх переустановленням і обробленням по зовнішньому діаметру спеціальною черв'ячною фрезою, а механізм затиску гальмівних елементів виконано у вигляді притискного диска, з зовнішнім діаметром 193,58 мм, який внутрішнім отвором встановлено на вертикальну оправку і який підтискає гайка і верхній центр верстата, а нижня основа пристрою базується на столі верстата за допомогою двох установочних болтів і кріпиться відомим способом, крім цього для виконання процесу підбирається відповідна гітара диференціалу верстата.

Текст

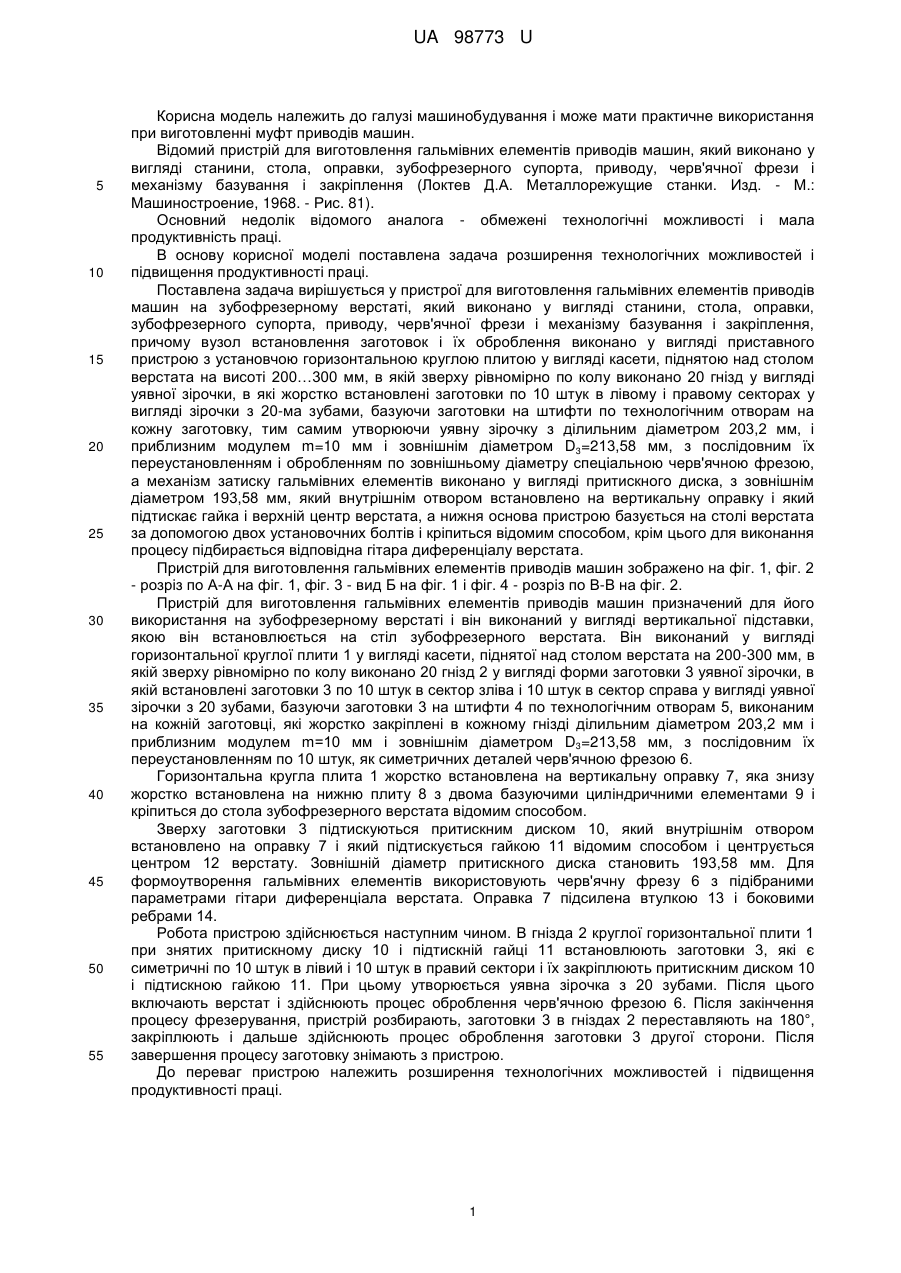

Реферат: Пристрій для виготовлення гальмівних елементів приводів машин на зубофрезерному верстаті виконано у вигляді станини, стола, оправки, зубофрезерного супорта, приводу, черв'ячної фрези і механізму базування та закріплення. Вузол встановлення заготовок і їх оброблення виконано у вигляді приставного пристрою з установчою горизонтальною круглою плитою у вигляді касети, піднятою над столом верстата на висоті 200-300 мм в якій зверху рівномірно по колу виконано 20 гнізд у вигляді уявної зірочки, в які жорстко встановлені заготовки по 10 штук в лівому і правому секторах у вигляді зірочки з 20-ма зубами, базуючи заготовки на штифти по технологічним отворам на кожну заготовку, тим самим утворюючи уявну зірочку з ділильним діаметром 203,2 мм, і приблизним модулем m=10 мм і зовнішнім діаметром D3=213,58 мм, з послідовним їх переустановленням і обробленням по зовнішньому діаметру спеціальною черв'ячною фрезою, а механізм затиску гальмівних елементів виконано у вигляді притискного диска, з зовнішнім діаметром 193,58 мм, який внутрішнім отвором встановлено на вертикальну оправку і який підтискає гайка і верхній центр верстата, а нижня основа пристрою базується на столі верстата за допомогою двох установочних болтів і кріпиться відомим способом, крім цього для виконання процесу виготовляння підбирається відповідна гітара диференціалу верстата. UA 98773 U (12) UA 98773 U UA 98773 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати практичне використання при виготовленні муфт приводів машин. Відомий пристрій для виготовлення гальмівних елементів приводів машин, який виконано у вигляді станини, стола, оправки, зубофрезерного супорта, приводу, черв'ячної фрези і механізму базування і закріплення (Локтев Д.А. Металлорежущие станки. Изд. - Μ.: Машиностроение, 1968. - Рис. 81). Основний недолік відомого аналога - обмежені технологічні можливості і мала продуктивність праці. В основу корисної моделі поставлена задача розширення технологічних можливостей і підвищення продуктивності праці. Поставлена задача вирішується у пристрої для виготовлення гальмівних елементів приводів машин на зубофрезерному верстаті, який виконано у вигляді станини, стола, оправки, зубофрезерного супорта, приводу, черв'ячної фрези і механізму базування і закріплення, причому вузол встановлення заготовок і їх оброблення виконано у вигляді приставного пристрою з установчою горизонтальною круглою плитою у вигляді касети, піднятою над столом верстата на висоті 200…300 мм, в якій зверху рівномірно по колу виконано 20 гнізд у вигляді уявної зірочки, в які жорстко встановлені заготовки по 10 штук в лівому і правому секторах у вигляді зірочки з 20-ма зубами, базуючи заготовки на штифти по технологічним отворам на кожну заготовку, тим самим утворюючи уявну зірочку з ділильним діаметром 203,2 мм, і приблизним модулем m=10 мм і зовнішнім діаметром D3=213,58 мм, з послідовним їх переустановленням і обробленням по зовнішньому діаметру спеціальною черв'ячною фрезою, а механізм затиску гальмівних елементів виконано у вигляді притискного диска, з зовнішнім діаметром 193,58 мм, який внутрішнім отвором встановлено на вертикальну оправку і який підтискає гайка і верхній центр верстата, а нижня основа пристрою базується на столі верстата за допомогою двох установочних болтів і кріпиться відомим способом, крім цього для виконання процесу підбирається відповідна гітара диференціалу верстата. Пристрій для виготовлення гальмівних елементів приводів машин зображено на фіг. 1, фіг. 2 - розріз по А-А на фіг. 1, фіг. 3 - вид Б на фіг. 1 і фіг. 4 - розріз по В-В на фіг. 2. Пристрій для виготовлення гальмівних елементів приводів машин призначений для його використання на зубофрезерному верстаті і він виконаний у вигляді вертикальної підставки, якою він встановлюється на стіл зубофрезерного верстата. Він виконаний у вигляді горизонтальної круглої плити 1 у вигляді касети, піднятої над столом верстата на 200-300 мм, в якій зверху рівномірно по колу виконано 20 гнізд 2 у вигляді форми заготовки 3 уявної зірочки, в якій встановлені заготовки 3 по 10 штук в сектор зліва і 10 штук в сектор справа у вигляді уявної зірочки з 20 зубами, базуючи заготовки 3 на штифти 4 по технологічним отворам 5, виконаним на кожній заготовці, які жорстко закріплені в кожному гнізді ділильним діаметром 203,2 мм і приблизним модулем m=10 мм і зовнішнім діаметром D3=213,58 мм, з послідовним їх переустановленням по 10 штук, як симетричних деталей черв'ячною фрезою 6. Горизонтальна кругла плита 1 жорстко встановлена на вертикальну оправку 7, яка знизу жорстко встановлена на нижню плиту 8 з двома базуючими циліндричними елементами 9 і кріпиться до стола зубофрезерного верстата відомим способом. Зверху заготовки 3 підтискуються притискним диском 10, який внутрішнім отвором встановлено на оправку 7 і який підтискується гайкою 11 відомим способом і центрується центром 12 верстату. Зовнішній діаметр притискного диска становить 193,58 мм. Для формоутворення гальмівних елементів використовують черв'ячну фрезу 6 з підібраними параметрами гітари диференціала верстата. Оправка 7 підсилена втулкою 13 і боковими ребрами 14. Робота пристрою здійснюється наступним чином. В гнізда 2 круглої горизонтальної плити 1 при знятих притискному диску 10 і підтискній гайці 11 встановлюють заготовки 3, які є симетричні по 10 штук в лівий і 10 штук в правий сектори і їх закріплюють притискним диском 10 і підтискною гайкою 11. При цьому утворюється уявна зірочка з 20 зубами. Після цього включають верстат і здійснюють процес оброблення черв'ячною фрезою 6. Після закінчення процесу фрезерування, пристрій розбирають, заготовки 3 в гніздах 2 переставляють на 180°, закріплюють і дальше здійснюють процес оброблення заготовки 3 другої сторони. Після завершення процесу заготовку знімають з пристрою. До переваг пристрою належить розширення технологічних можливостей і підвищення продуктивності праці. 1 UA 98773 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Пристрій для виготовлення гальмівних елементів приводів машин на зубофрезерному верстаті, який виконано у вигляді станини, стола, оправки, зубофрезерного супорта, приводу, черв'ячної фрези і механізму базування і закріплення, який відрізняється тим, що вузол встановлення заготовок і їх оброблення виконано у вигляді приставного пристрою з установчою горизонтальною круглою плитою у вигляді касети, піднятою над столом верстата на висоті 200300 мм, в якій зверху рівномірно по колу виконано 20 гнізд у вигляді уявної зірочки, в які жорстко встановлені заготовки по 10 штук в лівому і правому секторах у вигляді зірочки з 20-ма зубами, базуючи заготовки на штифти по технологічним отворам на кожну заготовку, тим самим утворюючи уявну зірочку з ділильним діаметром 203,2 мм, і приблизним модулем m=10 мм і зовнішнім діаметром D3=213,58 мм, з послідовним їх переустановленням і обробленням по зовнішньому діаметру спеціальною черв'ячною фрезою, а механізм затиску гальмівних елементів виконано у вигляді притискного диска, з зовнішнім діаметром 193,58 мм, який внутрішнім отвором встановлено на вертикальну оправку і який підтискає гайка і верхній центр верстата, а нижня основа пристрою базується на столі верстата за допомогою двох установочних болтів і кріпиться відомим способом, крім цього для виконання процесу підбирається відповідна гітара диференціалу верстата. 2 UA 98773 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Hevko Bohdan Matviiovych, Hevko Ihor Bohdanovych

Автори російською

Гевко Богдан Матвеевич, Гевко Игорь Богданович

МПК / Мітки

МПК: B21C 37/06

Мітки: зубофрезерному, елементів, приводів, верстаті, виготовлення, пристрій, гальмівних, машин
