Знаряддя для обробки грунту в багаторічних посадках

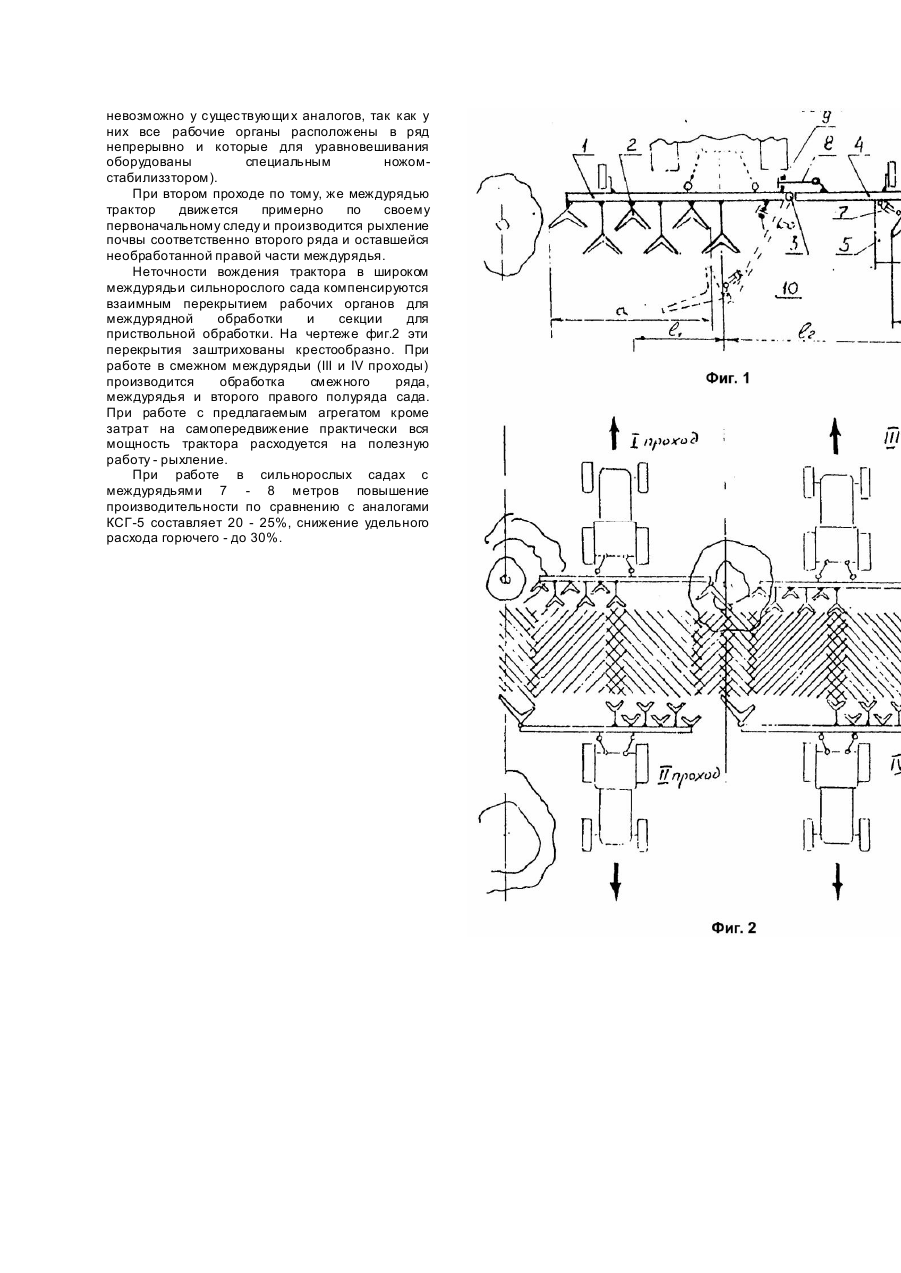

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для междурядной и околоствольной обработки почвы в многолетних насаждениях, преимущественно в сильнорослых широкорядных садах. Известно орудие для междурядной и околоствольной культивации в саду, содержащее раму с закрепленной на ней подвеской для присоединения к трактору, установленные на раме рыхлящие лапы для обработки междурядья и одну секцию для околоствольной обработки почвы, выполненную обычно в виде поворотной при помощи гидроусилителя плоскорезной лапы. Данное решение принято в качестве прототипа. При работе с культиватором КГС-5 оператор ориентирует агрегат только по одному ряду растений. Обработка междурядья сада при этом производится в два прохода: при первом проходе рыхлится, например, правая половина междурядья и почва в правом ряду растений, а при обратном движении в том же междурядьи левая половина междурядья и почва в левом ряду. Общим у заявляемого изобретения и прототипа является наличие рамы с подвеской для присоединения к трактору, установленные на раме рыхлящие лапы для обработки междурядья и одна секция для околоствольной обработки почвы, содержащая поворотную при помощи гидроусилителя плоскорезную лапу. Однако у прототипа: - из-за асимметричной нагрузки на трактор со стороны орудия его вождение затруднено, для уравновешивания трактора на орудии с противоположной относительно околоствольной секции стороны устанавливают нож-стабилизатор (иногда - почвенный руль), который отбирает часть мощности трактора без производства агротехнически полезной работы, непроизводительные затраты мощности на почвенный руль иногда достигают 40% от необходимой для выполнения культивации мощности; - в разросшихся садах с междурядьями 7 - 8 метров остается коридор для трактора только посредине междурядья, при этом околоствольная обработка становится вообще невозможной, т.к. стабилизатор (почвенный руль) уже не в состоянии погасить неуравновешенный разворачивающий момент от односторонней нагрузки со стороны секции, либо требуемая его величина такова, что потребляемое тяговое усилие не позволяет агрегатировать орудие с трактором. В основу изобретения поставлена задача создать такое орудие для обработки почвы в многолетних насаждениях, в котором новое оригинальное размещение на раме рабочих органов для междурядной обработки и секции для околоствольной обработки позволит исключить асимметричные нагрузки на трактор и, как следствие, снизить энергоемкость орудия и повысить его производительность. Кроме того, заявляемое изобретение позволит обеспечить удаление трактора от обрабатываемого ряда и, благодаря этому, расширить зону применения агрегата. Это достигается в заявляемом орудии для обработки почвы в многолетних насаждениях, включающем раму с подвеской для присоединения к трактору и установленные на раме рабочие органы для междурядной обработки почвы и секцию для околоствольной обработки растений одного ряда, тем, что рабочие органы для междурядной обработки и секция для околоствольной обработки расположены на раме таким образом, чтобы равнодействующие тяговы х сопротивлений от рабочих органов для междурядной обработки и секции для околоствольной обработки были расположены по разные стороны от оси подвески. Причинно-следственная связь между совокупностью заявленных признаков и полученным техническим результатом можно объяснить следующим. Благодаря тому, что в предлагаемом орудии равнодействующие тяговы х сопротивлений от рабочих органов для междурядной обработки и секция для околоствольной обработки проходят по разные стороны от оси подвески, уравновешивается разворачивающий момент на навеску трактора (на трактор), что позволяет всю мощность трактора расходовать только на выполнение полезной работы по рыхлению почвы без потерь мощности на стабилизаторе (почвенном руле). При этом возрастает производительность агрегата и значительно снижается удельный расход горючего. Кроме того, в предлагаемом орудии трактор может двигаться по осевой линии междурядья (либо вблизи нее). На фиг.1 изображена схема предлагаемого орудия; на фиг.2 - схема заездов. На присоединяемой к трактору при помощи подвески (показана точечной линией) раме 1 закреплены рабочие органы 2 для междурядной обработки; на соединенной шарниром 3 с рамой 1 балке 4 установлена секция 5 (показана штрихпунктиром) для околоствольной обработки. Секция 5 может быть традиционной конструкции и представлять собой плоскорезную лапу 6, управляемую гидроусилителем 7 (условно показан только гидроцилиндр). Рабочие органы 2 и секция 5 для околоствольной обработки расположены на раме 1 таким образом, чтобы равнодействующая тяговых сопротивлений от рабочих органов для междурядной обработки и от секции для околоствольной обработки были расположены по разные стороны от оси подвески. Положение балки 4 по отношению к раме 1 зафиксировано стяжкой 8, которая в рабочем положении агрегата соединена с кронштейном 9, а в транспортном (для дальнего транспорта необходимо уменьшить габарит агрегата по ширине) - с кронштейном 10. Суммарный захват рабочих органов 2 для междурядной обработки и секции 5 для околоствольной обработки несколько больше половины ширины междурядья, увеличенной на размер "D" перекрытия плоскорезной лапой 6 оси ряда. Орудие работает следующим образом: при первом проходе по междурядью (фиг.2) трактор движется примерно по осевой линии междурядья и производится рыхление почвы левой части междурядья и правого ряда. При этом рабочие захваты "a" и "b" и плечи l1 и l2 могут быть установлены такими, что разворачивающие тракторную навеску (трактор) моменты "a" x и "b" x 12 примерно одинаковы (что принципиально невозможно у существующи х аналогов, так как у них все рабочие органы расположены в ряд непрерывно и которые для уравновешивания оборудованы специальным ножомстабилиззтором). При втором проходе по тому, же междурядью трактор движется примерно по своему первоначальному следу и производится рыхление почвы соответственно второго ряда и оставшейся необработанной правой части междурядья. Неточности вождения трактора в широком междурядьи сильнорослого сада компенсируются взаимным перекрытием рабочих органов для междурядной обработки и секции для приствольной обработки. На чертеже фиг.2 эти перекрытия заштрихованы крестообразно. При работе в смежном междурядьи (III и IV проходы) производится обработка смежного ряда, междурядья и второго правого полуряда сада. При работе с предлагаемым агрегатом кроме затрат на самопередвижение практически вся мощность трактора расходуется на полезную работу - рыхление. При работе в сильнорослых садах с междурядьями 7 - 8 метров повышение производительности по сравнению с аналогами КСГ-5 составляет 20 - 25%, снижение удельного расхода горючего - до 30%.
