Диференціальне реле
Номер патенту: 25286
Опубліковано: 10.08.2007
Автори: Дикий Михало Олександрович, Красильников Володимир Микитович
Формула / Реферат
Диференціальне реле, що містить магнітопровід з незамкненою ділянкою і двома котушками керування, які створюють магнітні потоки, направлені назустріч один одному, геркон, розміщений перпендикулярно магнітним потокам, котушки, закріплені на магнітопроводі, яке відрізняється тим, що геркон розміщений між сердечниками котушок і при цьому встановлений в немагнітний корпус, виконаний з можливістю повертання навколо осей сердечників.
Текст

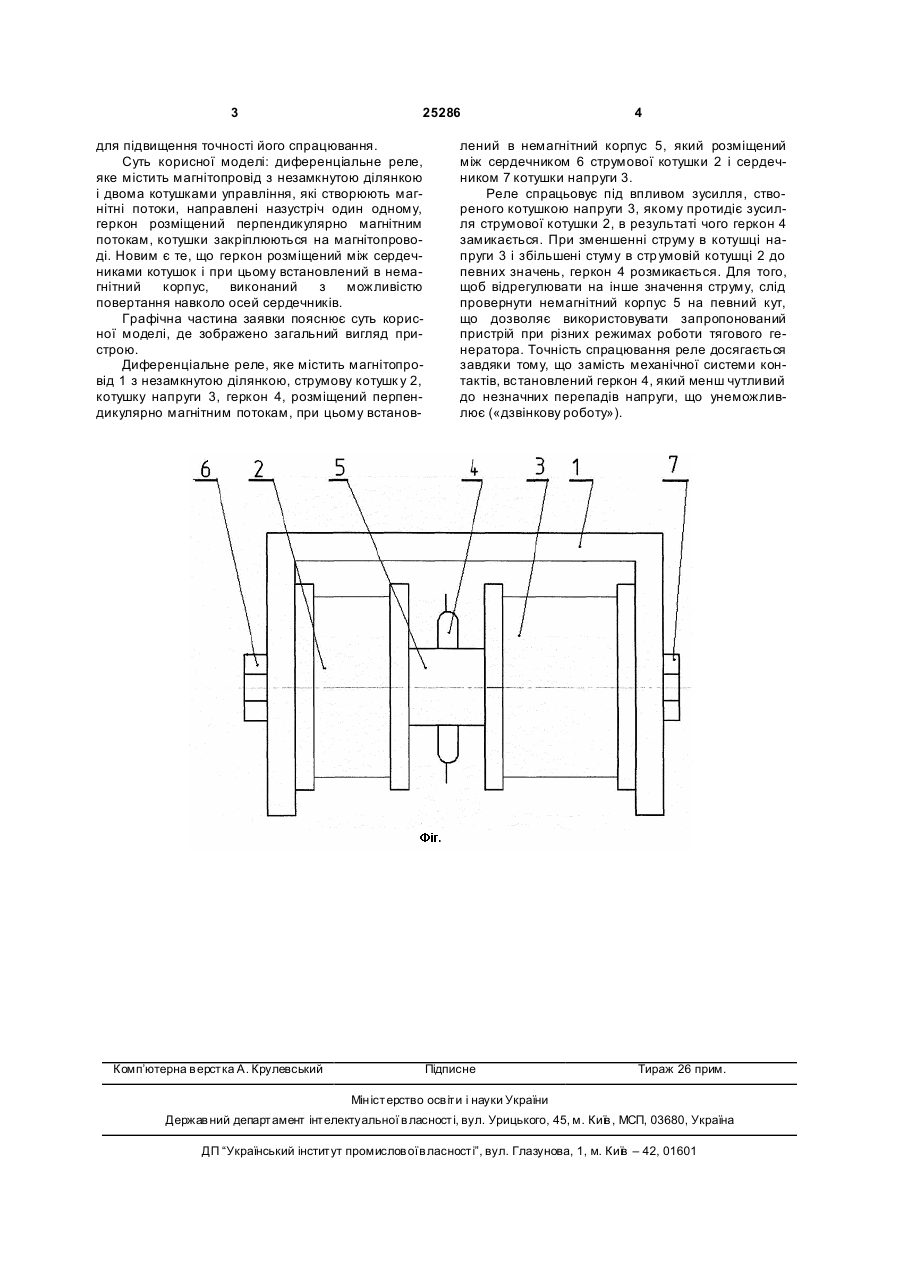

Диференціальне реле, що містить магнітопро 3 25286 для підвищення точності його спрацювання. Суть корисної моделі: диференціальне реле, яке містить магнітопровід з незамкнутою ділянкою і двома котушками управління, які створюють магнітні потоки, направлені назустріч один одному, геркон розміщений перпендикулярно магнітним потокам, котушки закріплюються на магнітопроводі. Новим є те, що геркон розміщений між сердечниками котушок і при цьому встановлений в немагнітний корпус, виконаний з можливістю повертання навколо осей сердечників. Графічна частина заявки пояснює суть корисної моделі, де зображено загальний вигляд пристрою. Диференціальне реле, яке містить магнітопровід 1 з незамкнутою ділянкою, струмову котушк у 2, котушку напруги 3, геркон 4, розміщений перпендикулярно магнітним потокам, при цьому встанов Комп’ютерна в ерстка А. Крулевський 4 лений в немагнітний корпус 5, який розміщений між сердечником 6 струмової котушки 2 і сердечником 7 котушки напруги 3. Реле спрацьовує під впливом зусилля, створеного котушкою напруги 3, якому протидіє зусилля струмової котушки 2, в результаті чого геркон 4 замикається. При зменшенні струму в котушці напруги 3 і збільшені стуму в стр умовій котушці 2 до певних значень, геркон 4 розмикається. Для того, щоб відрегулювати на інше значення струму, слід провернути немагнітний корпус 5 на певний кут, що дозволяє використовувати запропонований пристрій при різних режимах роботи тягового генератора. Точність спрацювання реле досягається завдяки тому, що замість механічної системи контактів, встановлений геркон 4, який менш чутливий до незначних перепадів напруги, що унеможливлює («дзвінкову роботу»). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBalanced relay
Назва патенту російськоюДиффференциальное реле
МПК / Мітки
МПК: H01H 51/00
Мітки: реле, диференціальне
