Струмове реле захисту
Формула / Реферат
Струмове реле захисту, що містить струмопровідну шину і геркон, яке відрізняється тим, що струмопровідна шина виконана у вигляді піввитка, в середині якого закріплена основа з пристроєм для регулювання струму уставки спрацьовування, який містить регулювальний гвинт, що проходить крізь різьбовий отвір ліфта, з яким жорстко з'єднаний геркон, при цьому ліфт має можливість переміщення уподовж паза основи, а торець регулювального гвинта упирається в скобу, що його фіксує.
Текст

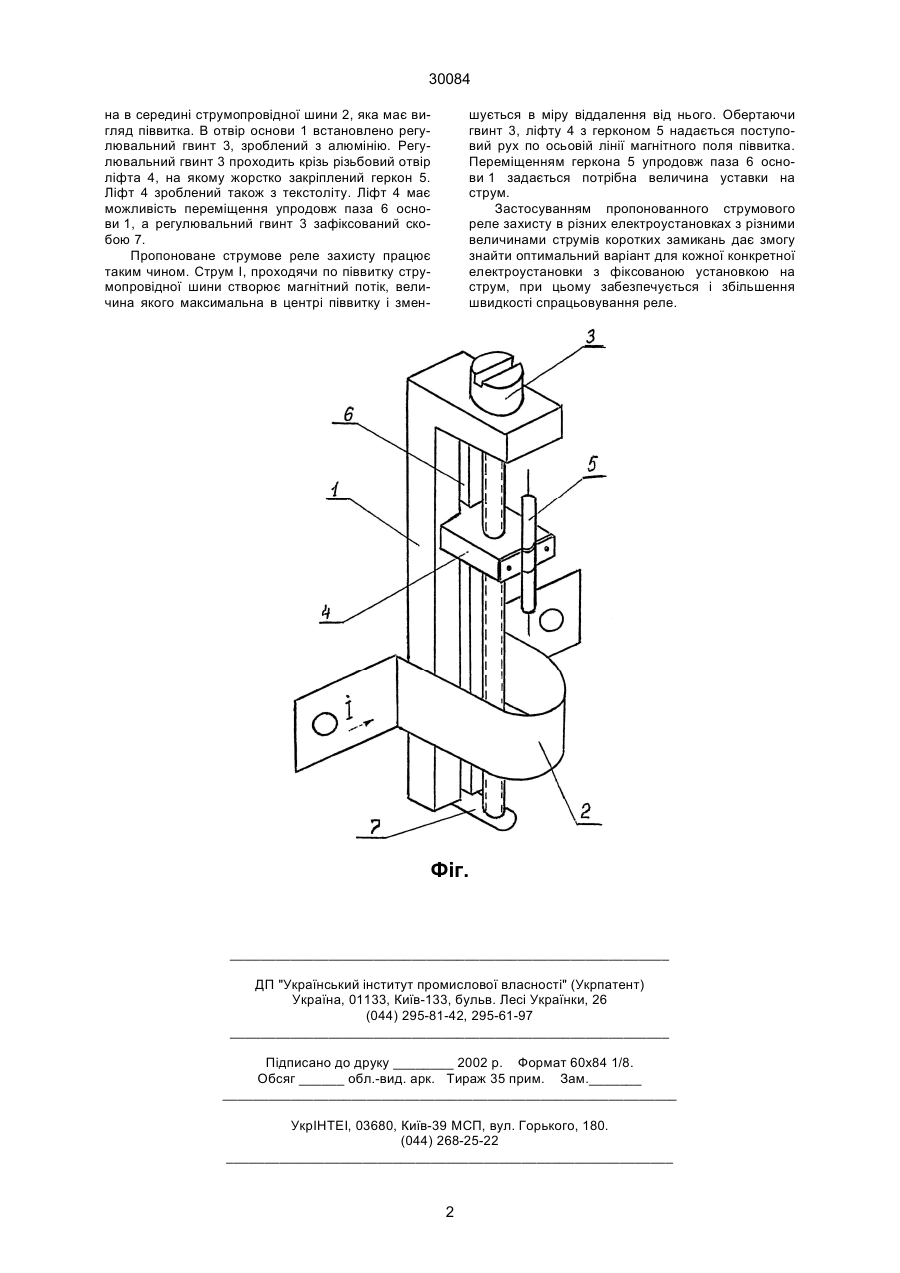

Струмове реле захисту, що містить струмопровідну шину і геркон, яке відрізняється тим, що 30084 на в середині струмопровідної шини 2, яка має вигляд піввитка. В отвір основи 1 встановлено регулювальний гвинт 3, зроблений з алюмінію. Регулювальний гвинт 3 проходить крізь різьбовий отвір ліфта 4, на якому жорстко закріплений геркон 5. Ліфт 4 зроблений також з текстоліту. Ліфт 4 має можливість переміщення упродовж паза 6 основи 1, а регулювальний гвинт 3 зафіксований скобою 7. Пропоноване струмове реле захисту працює таким чином. Струм І, проходячи по піввитку струмопровідної шини створює магнітний потік, величина якого максимальна в центрі піввитку і змен шується в міру віддалення від нього. Обертаючи гвинт 3, ліфту 4 з герконом 5 надається поступовий рух по осьовій лінії магнітного поля піввитка. Переміщенням геркона 5 упродовж паза 6 основи 1 задається потрібна величина уставки на струм. Застосуванням пропонованного струмового реле захисту в різних електроустановках з різними величинами струмів коротких замикань дає змогу знайти оптимальний варіант для кожної конкретної електроустановки з фіксованою установкою на струм, при цьому забезпечується і збільшення швидкості спрацьовування реле. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent protection relay
Автори англійськоюNikolaiev Yevhen Afanasiiovych
Назва патенту російськоюТоковое реле защиты
Автори російськоюНиколаев Евгений Афанасьевич
МПК / Мітки
МПК: H01H 51/00
Мітки: струмове, реле, захисту
