Реле тиску

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 20301

Опубліковано: 15.01.2007

Автори: Варшавський Юлій Іоганович, Железняков Микола Трохимович, Бризньов Сергій Русланович, Стаднік Микола Іванович

Завантажити PDF файл.

Формула / Реферат

Реле тиску, що містить кожух циліндричної форми, до якого з одного боку приєднаний корпус зі штуцером, а з другого боку - кришка, сполучена з кабельним вводом, між штуцером і корпусом розміщена мембрана, усередині кожуха на опорному елементі встановлений мікроперемикач, при цьому кришка і корпус сполучені з кожухом герметично, яке відрізняється тим, що корпус встановлений усередині кожуха і виконаний з розточкою під мембрану, штуцер угвинчений безпосередньо в корпус і також виконаний з розточкою під мембрану, при цьому розточки корпуса і штуцера розташовані так, що мембрана знаходиться усередині кожуха, а корпус і кришка закріплені в кожусі, зафіксовані відносно нього установними гвинтами й ущільнені по внутрішній поверхні кожуха.

Текст

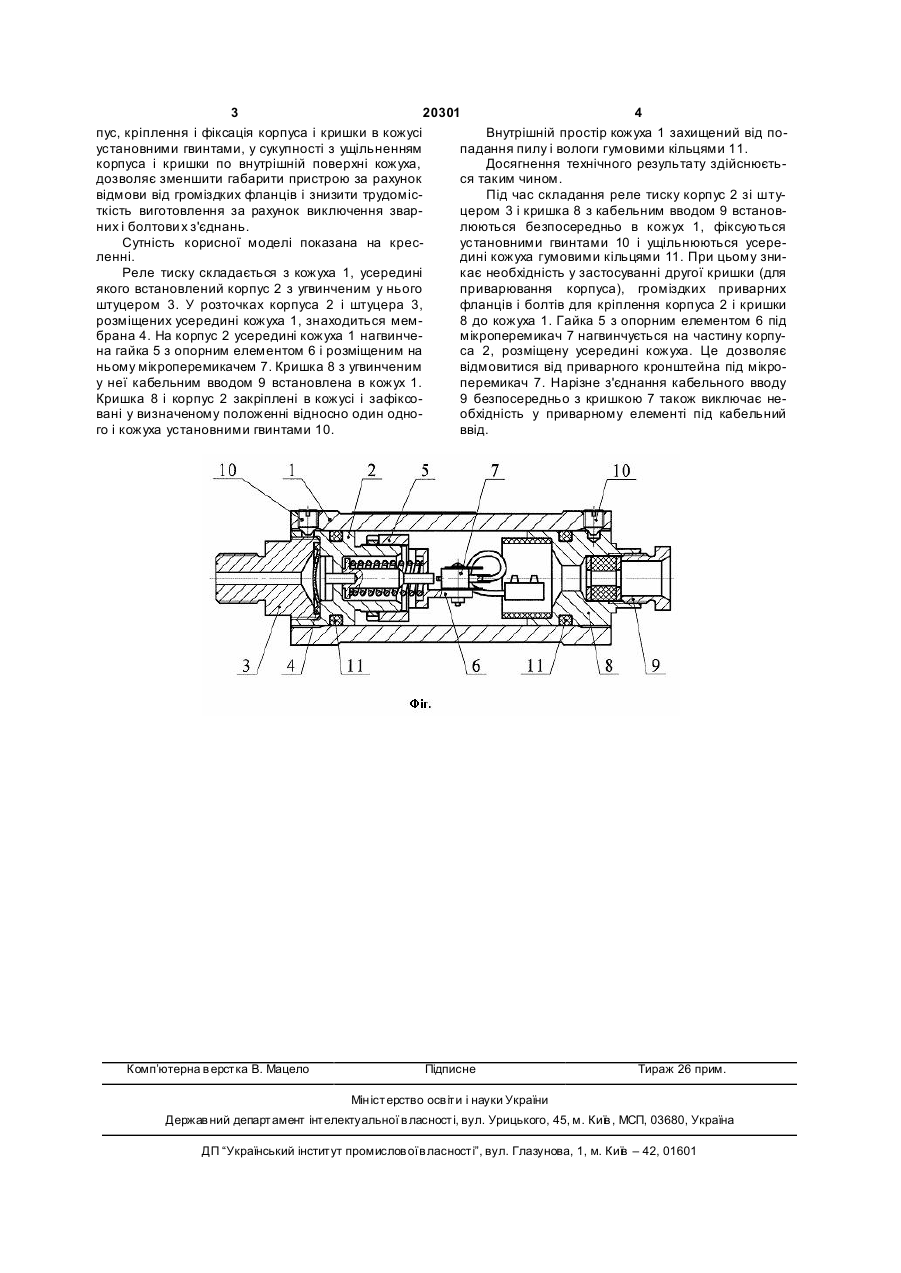

Реле тиску, що містить кожух циліндричної форми, до якого з одного боку приєднаний корпус 3 20301 4 пус, кріплення і фіксація корпуса і кришки в кожусі Внутрішній простір кожуха 1 захищений від поустановними гвинтами, у сукупності з ущільненням падання пилу і вологи гумовими кільцями 11. корпуса і кришки по внутрішній поверхні кожуха, Досягнення технічного результату здійснюєтьдозволяє зменшити габарити пристрою за рахунок ся таким чином. відмови від громіздких фланців і знизити трудомісПід час складання реле тиску корпус 2 зі штуткість виготовлення за рахунок виключення зварцером 3 і кришка 8 з кабельним вводом 9 встановних і болтови х з'єднань. люються безпосередньо в кожух 1, фіксуються Сутність корисної моделі показана на кресустановними гвинтами 10 і ущільнюються усереленні. дині кожуха гумовими кільцями 11. При цьому зниРеле тиску складається з кожуха 1, усередині кає необхідність у застосуванні другої кришки (для якого встановлений корпус 2 з угвинченим у нього приварювання корпуса), громіздких приварних штуцером 3. У розточках корпуса 2 і штуцера 3, фланців і болтів для кріплення корпуса 2 і кришки розміщених усередині кожуха 1, знаходиться мем8 до кожуха 1. Гайка 5 з опорним елементом 6 під брана 4. На корпус 2 усередині кожуха 1 нагвинчемікроперемикач 7 нагвинчується на частину корпуна гайка 5 з опорним елементом 6 і розміщеним на са 2, розміщену усередині кожуха. Це дозволяє ньому мікроперемикачем 7. Кришка 8 з угвинченим відмовитися від приварного кронштейна під мікроу неї кабельним вводом 9 встановлена в кожух 1. перемикач 7. Нарізне з'єднання кабельного вводу Кришка 8 і корпус 2 закріплені в кожусі і зафіксо9 безпосередньо з кришкою 7 також виключає невані у визначеному положенні відносно один однообхідність у приварному елементі під кабельний го і кожуха установними гвинтами 10. ввід. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
