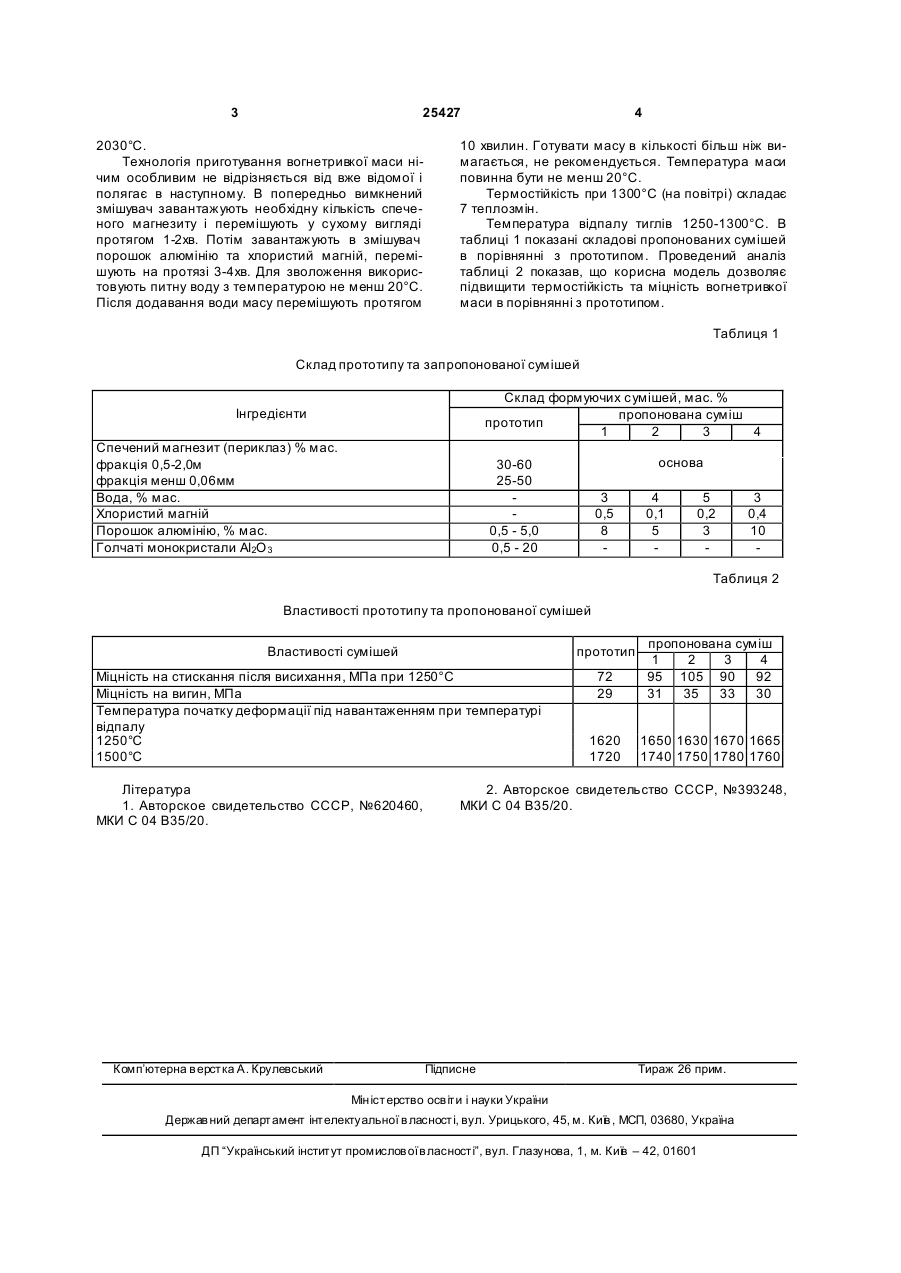

Вогнетривка маса для виготовлення плавильних тиглів

Вогнетривка маса для виготовлення плавильних тиглів, що містить спечений магнезит (периклаз) і воду, яка відрізняється тим, що додатково містить порошок алюмінію, хлористий магній при наступному співвідношенні компонентів, мас. %: хлористий магній 0,1-0,5 вода 3-5 порошок алюмінію 3-10 спечений магнезит (периклаз) решта. (19) (21) u200703104 (22) 23.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Сімановський Віктор Михайлович, Квасницька Юлія Георгіївна, Максюта Іннола Іванівна, Гаврилюк Володимир Петрович, Єфімова Вероніка Гаррівна, Українець Олександр Іванович (73) ФІЗИКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ МЕТАЛІВ ТА СПЛАВІВ Н АН УКРАЇНИ 3 25427 2030°С. Технологія приготування вогнетривкої маси нічим особливим не відрізняється від вже відомої і полягає в наступному. В попередньо вимкнений змішувач завантажують необхідну кількість спеченого магнезиту і перемішують у сухому вигляді протягом 1-2хв. Потім завантажують в змішувач порошок алюмінію та хлористий магній, перемішують на протязі 3-4хв. Для зволоження використовують питну воду з температурою не менш 20°С. Після додавання води масу перемішують протягом 4 10 хвилин. Готувати масу в кількості більш ніж вимагається, не рекомендується. Температура маси повинна бути не менш 20°С. Термостійкість при 1300°С (на повітрі) складає 7 теплозмін. Температура відпалу тиглів 1250-1300°С. В таблиці 1 показані складові пропонованих сумішей в порівнянні з прототипом. Проведений аналіз таблиці 2 показав, що корисна модель дозволяє підвищити термостійкість та міцність вогнетривкої маси в порівнянні з прототипом. Таблиця 1 Склад прототипу та запропонованої сумішей Склад формуючих сумішей, мас. % пропонована суміш прототип 1 2 3 4 Інгредієнти Спечений магнезит (периклаз) % мас. фракція 0,5-2,0м фракція менш 0,06мм Вода, % мас. Хлористий магній Порошок алюмінію, % мас. Голчаті монокристали Аl2О 3 основа 30-60 25-50 0,5 - 5,0 0,5 - 20 3 0,5 8 4 0,1 5 5 0,2 3 3 0,4 10 Таблиця 2 Властивості прототипу та пропонованої сумішей Властивості сумішей Міцність на стискання після висихання, МПа при 1250°С Міцність на вигин, МПа Температура початку деформації під навантаженням при температурі відпалу 1250°С 1500°С Література 1. Авторское свидетельство СССР, №620460, МКИ С 04 В35/20. Комп’ютерна в ерстка А. Крулевський 72 29 пропонована суміш 1 2 3 4 95 105 90 92 31 35 33 30 1620 1720 1650 1630 1670 1665 1740 1750 1780 1760 прототип 2. Авторское свидетельство СССР, №393248, МКИ С 04 В35/20. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
