Уловлювач стрічки похилого конвеєра

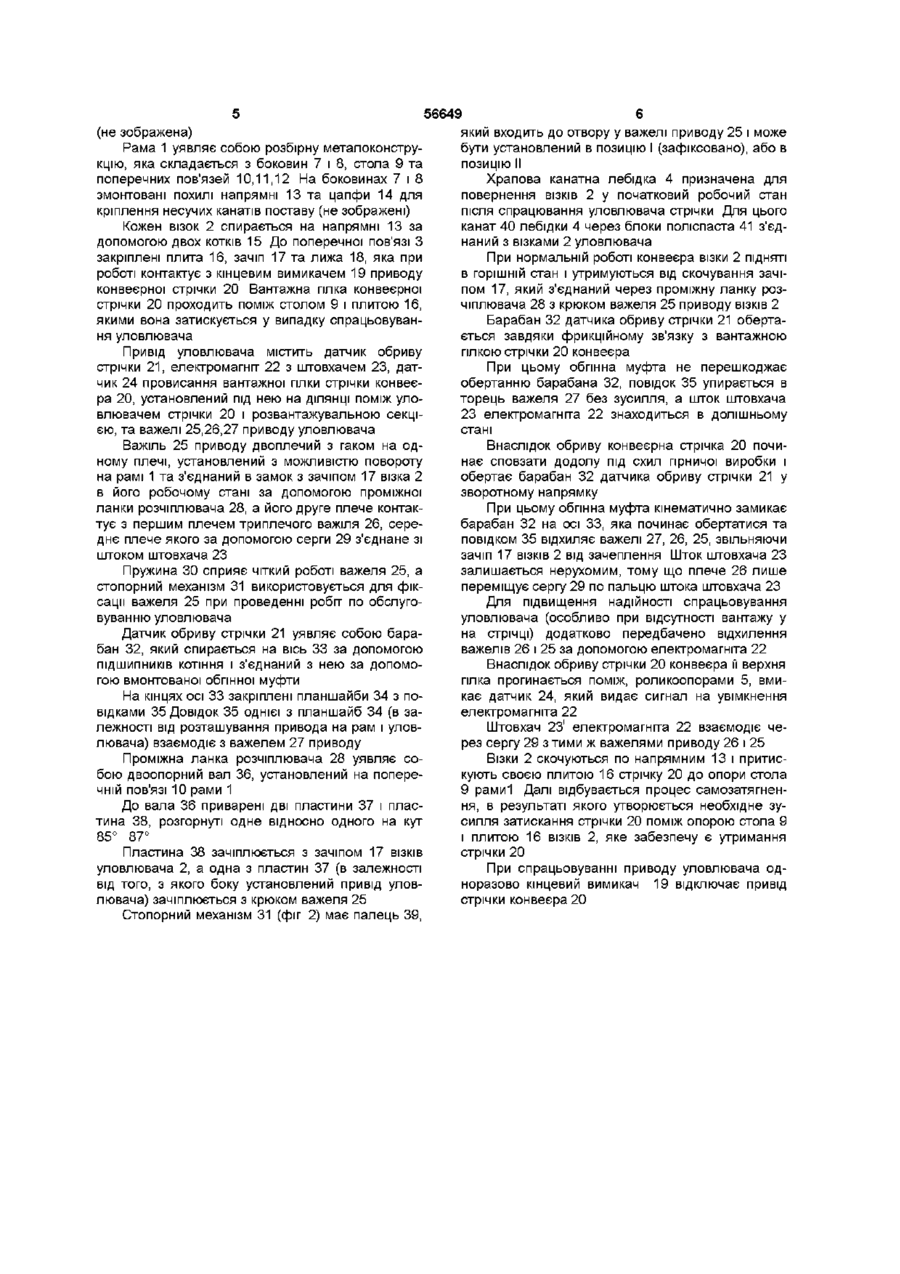

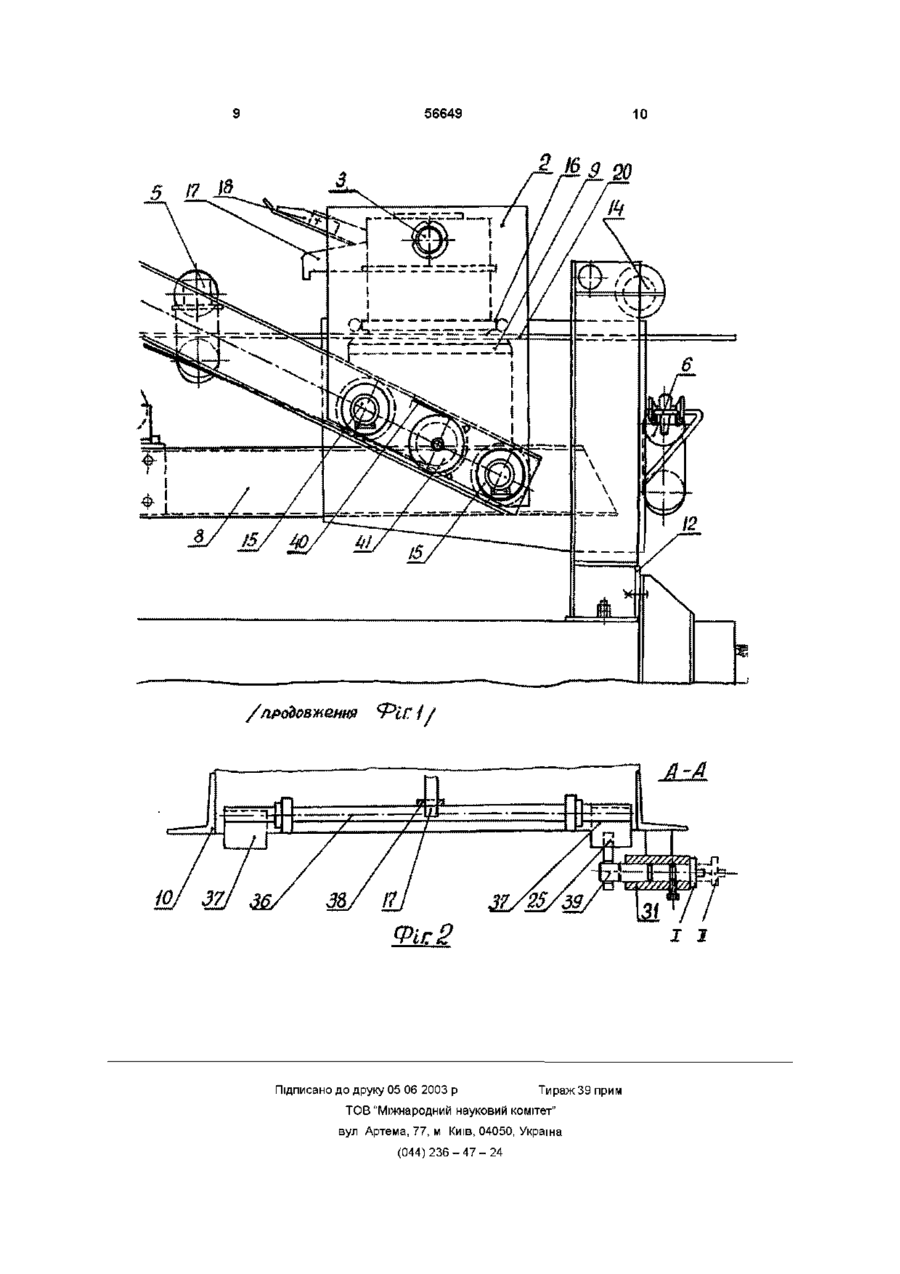

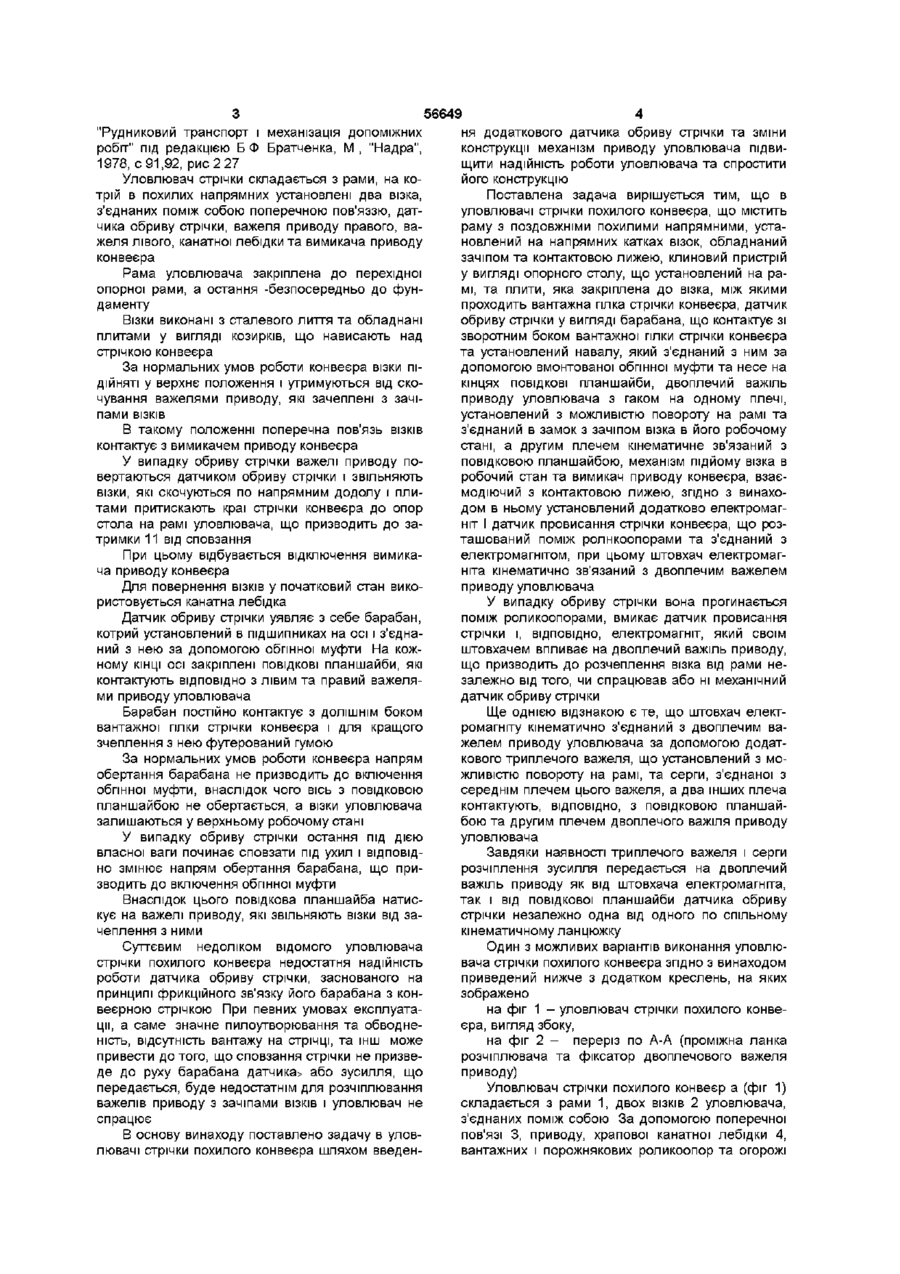

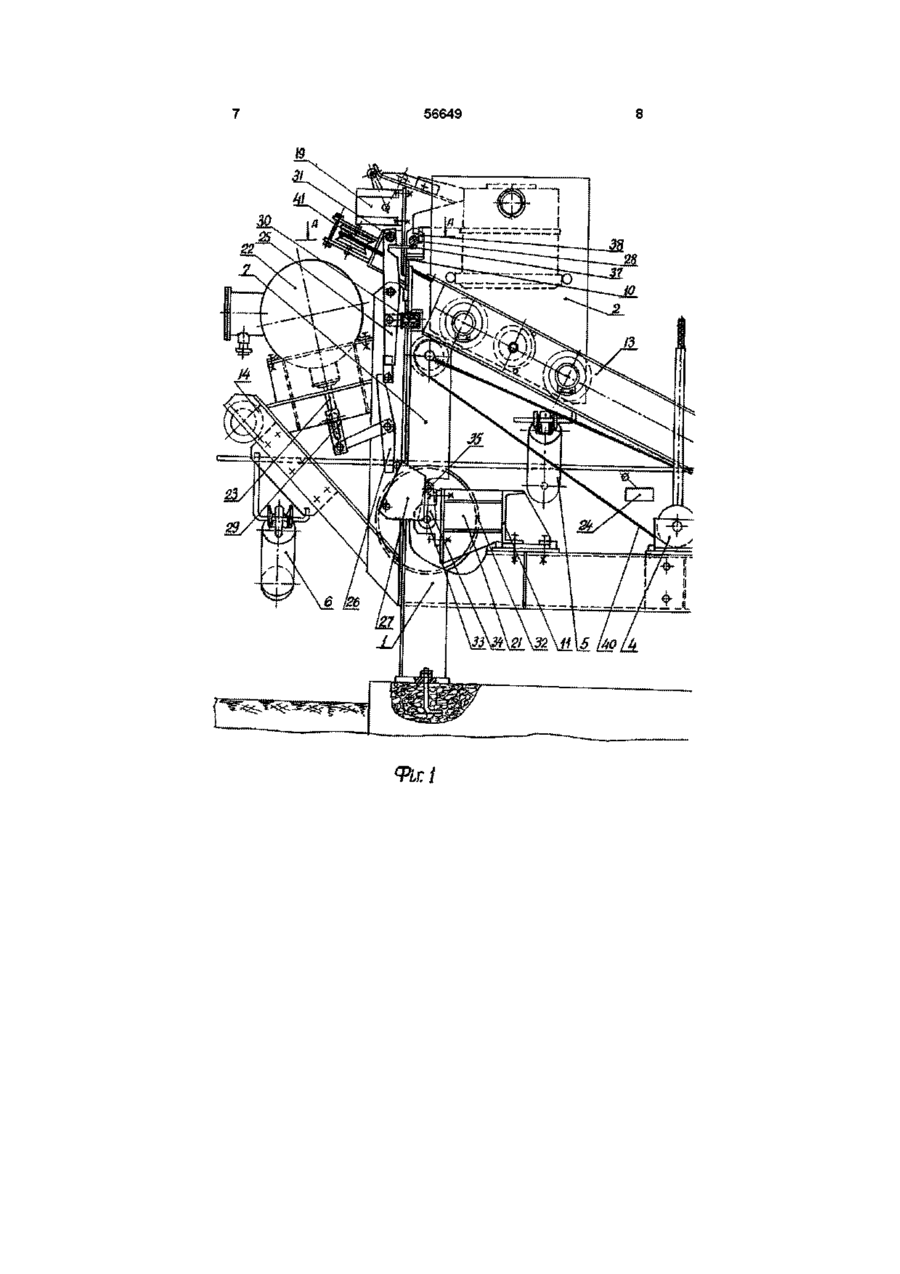

1 Уловлювач стрічки похилого конвеєра, що містить раму з поздовжніми похилими напрямними, установлений в напрямних на котках візок, обладнаний зачепом та контактовою лижею, клиновий пристрій у вигляді опорного столу, що установлений на рамі, та плити, яка закріплена до візка, між якими проходить вантажна гілка стрічки конвеєра, датчик обриву стрічки у вигляді барабана, що контактує зі зворотним боком вантажної гілки стрічки конвеєра та установлений на валу, який з'єднаний з ним за допомогою вмонтованої обгінної муфти та несе на кінцях ПОВІДКОВІ планшайби, двоплечий важіль приводу уловлювача з гаком на одному плечі, встановлений з мож ливістю повороту на рамі та з єднаний в замок з зачепом візка в його робочому стані, а другим плечем кінематично зв'язаний з повідковою планшайбою, механізм підйому візка в робочий стан та вимикач приводу конвеєра, що взаємодіє з контактовою лижею, який відрізняється тим, що в ньому установлений додатково електромагніт і датчик провисання стрічки, установлений під вантажною гілкою стрічки конвеєра поміж роликоопорами та з'єднаний з електромагнітом, при цьому штовхач електромагніта кінематично зв'язаний з двоплечим важелем приводу уловлювача 2 Уловлювач стрічки похилого конвеєра за п 1, який відрізняється тим, що штовхач електромагніта кінематично з'єднаний з двоплечим важелем приводу уловлювача за допомогою додаткового триплечого важеля, встановленого з можливістю повороту на рамі, та серги, з'єднаної з середнім плечем цього важеля, а два інших плеча контактують, ВІДПОВІДНО, з повідковою планшайбою та другим плечем двоплечого важеля приводу уловлювача Винахід належить до галузі уловлювачей стрічки похилого конвеєра у випадку її обриву з метою утримання від сповзання під ухил гірничої виробки з кутом нахилу більше 10° і може бути використаний в похилих стрічкових конвеєрах для гірничорудної промисловості Відома конструкція клинового уловлювача з верхнім розташуванням клина, що перетворений у візок Принципова схема такого уловлювача описана в огляді "Уловлювачі для похилих стрічкових конвеєрів", автори Л Г Шахмейстер, П А Ляшкевнч, В Г Фоткін, Центральний науково-дослідний інститут економіки і науково-технічної інформації вугільної промисловості колишнього Мінвуглепрому СРСР, серія "Механізація і автоматизація виробничих процесів", М ,1972 с 29, рис 6а Виконавчий орган уловлювача має виступи та змонтований на візку, який установлений на похилих напрямних і утримується від скочування замковим пристроєм Увімкнення уловлювача здійснюється за сигналом контрольного ролика, що виконує функцію датчика обриву стрічки конвеєра Замковий пристрій, отримавши у випадку обриву стрічки сигнал від датчика, звільняє візок Візок скочується по похилим напрямним, виконавчий орган своїми виступами захоплює стрічку і утримує и від сповзання під ухил Другий варіант клинового уловлювача зображено у тому ж огляді на рис 66 Його відзначною особливістю є те, що захоплювач конвеєрної стрічки виконано у вигляді фрикційних козирків, змонтованих на візках, які під дією власної ваги скочуються по похилим напрямним та захоплюють стрічку і притискують її до нерухомих колодок, що установлені на рамі конвеєра Як у першому, так і у другому варіантах уловлювача установлено один механічний датчик обриву стрічки конвеєра Тому надійність спрацьовування замка уловлювача залежить від надійності цього датчика, що є значним недоліком Найбільш близьким по технічній суті та остаточному результату є уловлювач верхньої стрічки конвеєра 1Л100К виробництва Краснолучського машинобудівного заводу, що приведений в книзі (О (О ю 56649 4 "Рудниковий транспорт і механізація допоміжних ня додаткового датчика обриву стрічки та зміни робіт" під редакцією Б Ф Братченка, М , "Надра", конструкції механізм приводу уловлювача підви1978, с 91,92, рис 2 27 щити надійність роботи уловлювача та спростити його конструкцію Уловлювач стрічки складається з рами, на котрій в похилих напрямних установлені два візка, Поставлена задача вирішується тим, що в з'єднаних поміж собою поперечною пов'яззю, датуловлювачі стрічки похилого конвеєра, що містить чика обриву стрічки, важеля приводу правого, вараму з поздовжніми похилими напрямними, устажеля лівого, канатної лебідки та вимикача приводу новлений на напрямних катках візок, обладнаний конвеєра зачіпом та контактовою лижею, клиновий пристрій у вигляді опорного столу, що установлений на раРама уловлювача закріплена до перехідної мі, та плити, яка закріплена до візка, між якими опорної рами, а остання -безпосередньо до фунпроходить вантажна гілка стрічки конвеєра, датчик даменту обриву стрічки у вигляді барабана, що контактує зі Візки виконані з сталевого лиття та обладнані зворотним боком вантажної гілки стрічки конвеєра плитами у вигляді козирків, що нависають над та установлений навалу, який з'єднаний з ним за стрічкою конвеєра допомогою вмонтованої обгінної муфти та несе на За нормальних умов роботи конвеєра візки ПІкінцях ПОВІДКОВІ планшайби, двоплечий важіль ДІЙНЯТІ у верхнє положення і утримуються від скоприводу уловлювача з гаком на одному плечі, чування важелями приводу, які зачеплені з зачіустановлений з можливістю повороту на рамі та пами ВІЗКІВ з'єднаний в замок з зачіпом візка в його робочому В такому положенні поперечна пов'язь ВІЗКІВ стані, а другим плечем кінематичне зв'язаний з контактує з вимикачем приводу конвеєра повідковою планшайбою, механізм підйому візка в У випадку обриву стрічки важелі приводу поробочий стан та вимикач приводу конвеєра, взаєвертаються датчиком обриву стрічки і звільняють модіючий з контактовою лижею, згідно з винаховізки, які скочуються по напрямним додолу і плидом в ньому установлений додатково електромагтами притискають краї стрічки конвеєра до опор ніт І датчик провисання стрічки конвеєра, що розстола на рамі уловлювача, що призводить до заташований поміж ролнкоопорами та з'єднаний з тримки 11 від сповзання електромагнітом, при цьому штовхач електромагПри цьому відбувається відключення вимиканіта кінематично зв'язаний з двоплечим важелем ча приводу конвеєра приводу уловлювача Для повернення ВІЗКІВ у початковий стан використовується канатна лебідка У випадку обриву стрічки вона прогинається поміж роликоопорами, вмикає датчик провисання Датчик обриву стрічки уявляє з себе барабан, стрічки і, ВІДПОВІДНО, електромагніт, який своїм котрий установлений в підшипниках на осі і з'єднаштовхачем впливає на двоплечий важіль приводу, ний з нею за допомогою обгінної муфти На кожщо призводить до розчеплення візка від рами неному КІНЦІ осі закріплені ПОВІДКОВІ планшайби, які залежно від того, чи спрацював або ні механічний контактують ВІДПОВІДНО З ЛІВИМ та правий важелядатчик обриву стрічки ми приводу уловлювача Барабан постійно контактує з ДОЛІШНІМ боком Ще однією відзнакою є те, що штовхач електвантажної гілки стрічки конвеєра і для кращого ромагніту кінематично з'єднаний з двоплечим вазчеплення з нею футерований гумою желем приводу уловлювача за допомогою додаткового триплечого важеля, що установлений з моЗа нормальних умов роботи конвеєра напрям жливістю повороту на рамі, та серги, з'єднаної з обертання барабана не призводить до включення середнім плечем цього важеля, а два інших плеча обгінної муфти, внаслідок чого вісь з повідковою контактують, ВІДПОВІДНО, З ПОВІДКОВОЮ планшайпланшайбою не обертається, а візки уловлювача бою та другим плечем двоплечого важіля приводу залишаються у верхньому робочому стані уловлювача У випадку обриву стрічки остання під дією власної ваги починає сповзати під ухил і ВІДПОВІДЗавдяки наявності триплечого важеля і серги НО ЗМІНЮЄ напрям обертання барабана, що прирозчіплення зусилля передається на двоплечий зводить до включення обгінної муфти важіль приводу як від штовхача електромагніта, так і від повідкової планшайби датчика обриву Внаслідок цього повідкова планшайба натисстрічки незалежно одна від одного по спільному кує на важелі приводу, які звільняють візки від закінематичному ланцюжку чеплення з ними Суттєвим недоліком відомого уловлювача Один з можливих варіантів виконання уловлюстрічки похилого конвеєра недостатня надійність вача стрічки похилого конвеєра згідно з винаходом роботи датчика обриву стрічки, заснованого на приведений нижче з додатком креслень, на яких принципі фрикційного зв'язку його барабана з конзображено веєрною стрічкою При певних умовах експлуатана фіг 1 - уловлювач стрічки похилого конвеції, а саме значне пилоутворювання та обводнеєра, вигляд збоку, ність, відсутність вантажу на стрічці, та інш може на фіг 2 - переріз по А-А (проміжна ланка привести до того, що сповзання стрічки не призверозчіплювача та фіксатор двоплечового важеля де до руху барабана датчика> або зусилля, що приводу) передається, буде недостатнім для розчіплювання Уловлювач стрічки похилого конвеєр а (фіг 1) важелів приводу з зачіпами ВІЗКІВ І уловлювач не складається з рами 1, двох ВІЗКІВ 2 уловлювача, спрацює з'єднаних поміж собою За допомогою поперечної пов'язі 3, приводу, храпової канатної лебідки 4, В основу винаходу поставлено задачу в уловвантажних і порожнякових роликоопор та огорожі лювачі стрічки похилого конвеєра шляхом введен 56649 6 (не зображена) який входить до отвору у важелі приводу 25 і може бути установлений в позицію І (зафіксовано), або в Рама 1 уявляє собою розбірну металоконструпозицію II кцію, яка складається з боковин 7 і 8, стола 9 та поперечних пов'язей 10,11,12 На боковинах 7 і 8 Храпова канатна лебідка 4 призначена для змонтовані похилі напрямні 13 та цапфи 14 для повернення ВІЗКІВ 2 у початковий робочий стан кріплення несучих канатів поставу (не зображені) після спрацювання уловлювача стрічки Для цього канат 40 лебідки 4 через блоки поліспаста 41 з'єдКожен візок 2 спирається на напрямні 13 за наний з візками 2 уловлювача допомогою двох котків 15 До поперечної пов'язі З закріплені плита 16, зачіп 17 та лижа 18, яка при При нормальній роботі конвеєра візки 2 ПІДНЯТІ роботі контактує з кінцевим вимикачем 19 приводу в горішній стан і утримуються від скочування зачіконвеєрної стрічки 20 Вантажна гілка конвеєрної пом 17, який з'єднаний через проміжну ланку розстрічки 20 проходить поміж столом 9 і плитою 16, чіплювача 28 з крюком важеля 25 приводу ВІЗКІВ 2 якими вона затискується у випадку спрацьовуванБарабан 32 датчика обриву стрічки 21 обертаня уловлювача ється завдяки фрикційному зв'язку з вантажною гілкою стрічки 20 конвеєра Привід уловлювача містить датчик обриву стрічки 21, електромагніт 22 з штовхачем 23, датПри цьому обгінна муфта не перешкоджає чик 24 провисання вантажної гілки стрічки конвеєобертанню барабана 32, повідок 35 упирається в ра 20, установлений під нею на ДІЛЯНЦІ ПОМІЖ улоторець важеля 27 без зусилля, а шток штовхача влювачем стрічки 20 і розвантажувальною секці23 електромагніта 22 знаходиться в долішньому єю, та важелі 25,26,27 приводу уловлювача стані Важіль 25 приводу двоплечий з гаком на одВнаслідок обриву конвеєрна стрічка 20 починому плечі, установлений з можливістю повороту нає сповзати додолу під схил гірничої виробки і на рамі 1 та з'єднаний в замок з зачіпом 17 візка 2 обертає барабан 32 датчика обриву стрічки 21 у в його робочому стані за допомогою проміжної зворотному напрямку ланки розчіплювача 28, а його друге плече контакПри цьому обгінна муфта кінематично замикає тує з першим плечем триплечого важіля 26, серебарабан 32 на осі 33, яка починає обертатися та днє плече якого за допомогою серги 29 з'єднане зі повідком 35 відхиляє важелі 27, 26, 25, звільняючи штоком штовхача 23 зачіп 17 ВІЗКІВ 2 від зачеплення Шток штовхача 23 залишається нерухомим, тому що плече 26 лише Пружина ЗО сприяє чіткий роботі важеля 25, а переміщує сергу 29 по пальцю штока штовхача 23 стопорний механізм 31 використовується для фіксації важеля 25 при проведенні робіт по обслугоДля підвищення надійності спрацьовування вуванню уловлювача уловлювача (особливо при відсутності вантажу у на стрічці) додатково передбачено відхилення Датчик обриву стрічки 21 уявляє собою бараважелів 26 і 25 за допомогою електромагніта 22 бан 32, який спирається на вісь 33 за допомогою ПІДШИПНИКІВ котіння і з'єднаний з нею за допомоВнаслідок обриву стрічки 20 конвеєра її верхня гою вмонтованої обгінної муфти гілка прогинається поміж, роликоопорами 5, вмикає датчик 24, який видає сигнал на увімкнення На кінцях осі 33 закріплені планшайби 34 з поелектромагніта 22 відками 35 Довідок 35 однієї з планшайб 34 (в залежності від розташування привода на рам і уловШтовхач 23і електромагніта 22 взаємодіє челювача) взаємодіє з важелем 27 приводу рез сергу 29 з тими ж важелями приводу 26 і 25 Проміжна ланка розчіплювача 28 уявляє соВізки 2 скочуються по напрямним 13 і притисбою двоопорний вал 36, установлений на поперекують своєю плитою 16 стрічку 20 до опори стола чній пов'язі 10 рами 1 9 рамиї Далі відбувається процес самозатягнення, в результаті якого утворюється необхідне зуДо вала 36 приварені дві пластини 37 і плассилля затискання стрічки 20 поміж опорою стола 9 тина 38, розгорнуті одне відносно одного на кут і плитою 16 ВІЗКІВ 2, яке забезпечу є утримання 85° 87° стрічки 20 Пластина 38 зачіплюється з зачіпом 17 ВІЗКІВ уловлювача 2, а одна з пластин 37 (в залежності При спрацьовуванні приводу уловлювача одвід того, з якого боку установлений привід уловноразово кінцевий вимикач 19 відключає привід лювача) зачіплюється з крюком важеля 25 стрічки конвеєра 20 Стопорний механізм 31 (фіг 2) має палець 39, 56649 &W\2L\32\H\£ Фіг. і АО 56649 10 ІІбд 5 17 Л /продовження Фіг if ФІГ 2 Підписано до друку 05 06 2003 р І Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 1
