Електродвигун очисного комбайна
Номер патенту: 25542
Опубліковано: 10.08.2007
Автори: Косарєв Іван Васильович, Чайков Євген Михайлович, Косарєв Василь Васильович, Бублик Михайло Леонідович, Стаднік Микола Іванович, Андрєєв Георгій Володимирович
Формула / Реферат
1. Електродвигун очисного комбайна, що містить корпус із базовими отворами, підшипникові щити з підшипниками, виконані з опорними поверхнями, встановленими в базові отвори корпуса, і вал ротора, що сполучений з підшипниками і має один або два вивідні кінці, який відрізняється тим, що як мінімум один підшипниковий щит має внутрішню посадочну поверхню для сполучення електродвигуна з редуктором.
2. Електродвигун за п. 1, який відрізняється тим, що довжина опорної поверхні підшипникового щита, встановленої в базовий отвір корпуса, становить понад 0,12D, де D - діаметр опорної поверхні підшипникового щита.
Текст

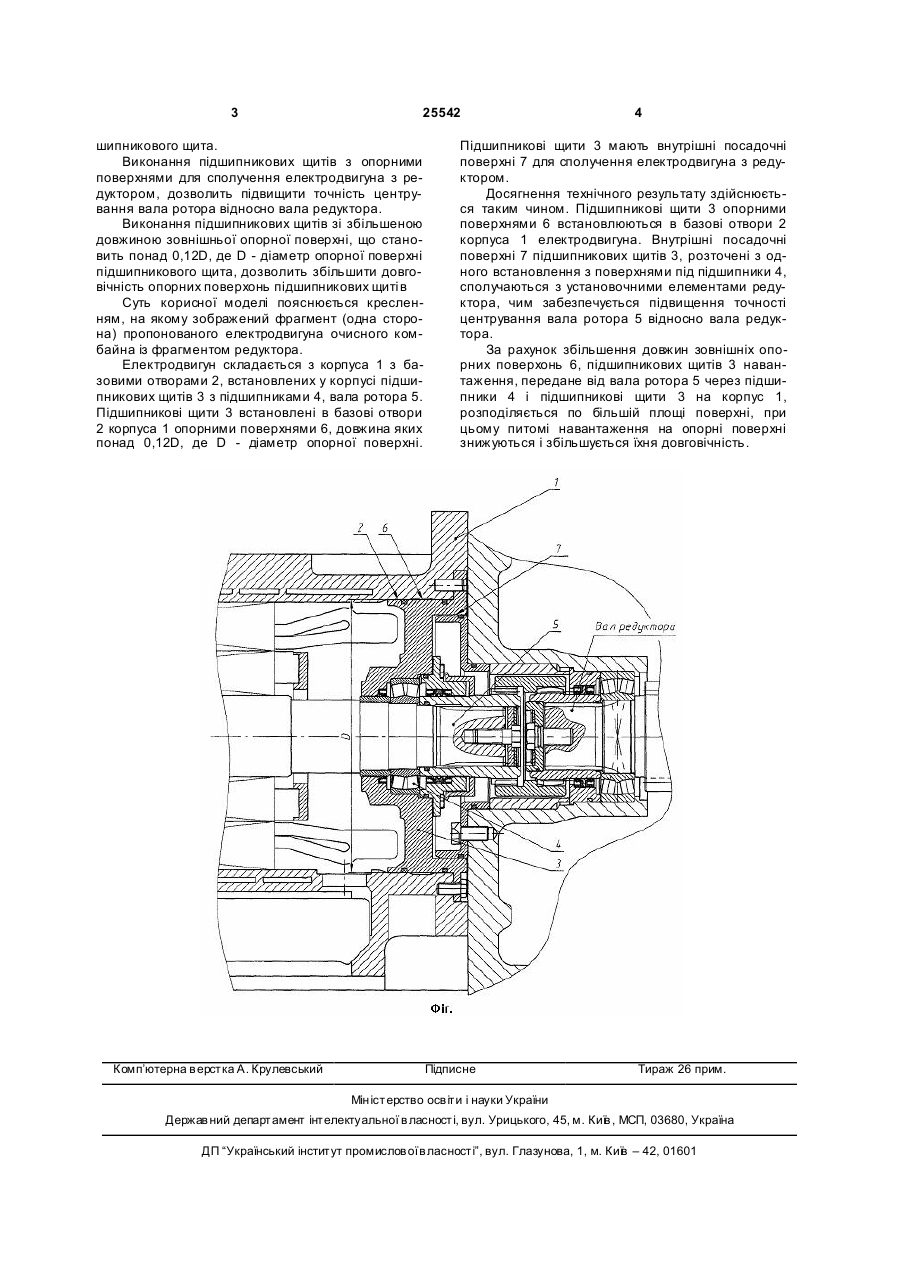

1. Електродвигун очисного комбайна, що міс 3 25542 шипникового щита. Виконання підшипникових щитів з опорними поверхнями для сполучення електродвигуна з редуктором, дозволить підвищити точність центрування вала ротора відносно вала редуктора. Виконання підшипникових щитів зі збільшеною довжиною зовнішньої опорної поверхні, що становить понад 0,12D, де D - діаметр опорної поверхні підшипникового щита, дозволить збільшити довговічність опорних поверхонь підшипникових щиті в Суть корисної моделі пояснюється кресленням, на якому зображений фрагмент (одна сторона) пропонованого електродвигуна очисного комбайна із фрагментом редуктора. Електродвигун складається з корпуса 1 з базовими отворами 2, встановлених у корпусі підшипникових щитів 3 з підшипниками 4, вала ротора 5. Підшипникові щити 3 встановлені в базові отвори 2 корпуса 1 опорними поверхнями 6, довжина яких понад 0,12D, де D - діаметр опорної поверхні. Комп’ютерна в ерстка А. Крулевський 4 Підшипникові щити 3 мають внутрішні посадочні поверхні 7 для сполучення електродвигуна з редуктором. Досягнення технічного результату здійснюється таким чином. Підшипникові щити 3 опорними поверхнями 6 встановлюються в базові отвори 2 корпуса 1 електродвигуна. Внутрішні посадочні поверхні 7 підшипникових щитів 3, розточені з одного встановлення з поверхнями під підшипники 4, сполучаються з установочними елементами редуктора, чим забезпечується підвищення точності центрування вала ротора 5 відносно вала редуктора. За рахунок збільшення довжин зовнішніх опорних поверхонь 6, підшипникових щитів 3 навантаження, передане від вала ротора 5 через підшипники 4 і підшипникові щити 3 на корпус 1, розподіляється по більшій площі поверхні, при цьому питомі навантаження на опорні поверхні знижуються і збільшується їхня довговічність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric motor of shearer
Автори англійськоюAndrieiev Heorhii Volodymyrovych, Bublyk Mykhailo Leonidovych, Kosariev Vasyl Vasyliovych, Kosariev Ivan Vasyliovych, Stadnik Mykola Ivanovych, Chaikov Yevhen Mykhailovych
Назва патенту російськоюЭлектродвигатель очистного комбайна
Автори російськоюАндреев Георгий Владимирович, Бублик Михаил Леонидович, Косарев Василий Васильевич, Косарев Иван Васильевич, Стадник Николай Иванович, Чайков Евгений Михайлович
МПК / Мітки
МПК: H02K 17/02, E21C 31/00
Мітки: електродвигун, очисного, комбайна
Код посилання
<a href="https://ua.patents.su/2-25542-elektrodvigun-ochisnogo-kombajjna.html" target="_blank" rel="follow" title="База патентів України">Електродвигун очисного комбайна</a>
Пристрій для мащення електродвигуна очисного комбайна
Номер патенту: 20936
Опубліковано: 15.02.2007
Автори: Бойко Григорий Григорович, Корміхін Роман Георгійович, Маленков Дмитро Сергійович
МПК: E21C 35/00, F01M 1/16
Мітки: очисного, комбайна, мащення, електродвигуна, пристрій
Формула / Реферат:
1. Пристрій для мащення електродвигуна очисного комбайна, що містить штуцери і з’єднані з ними елементи утримання мастила, який відрізняється тим, що елементи утримання мастила з’єднані зі штуцерами за допомогою маслопроводів.2. Пристрій за п. 1, який відрізняється тим, що елементи утримання мастила виконані у вигляді стаканів, з’єднаних з маслопроводами, і пробок, з’єднаних зі стаканами за допомогою нарізного з’єднання.
Привідний блок очисного комбайна
Номер патенту: 12482
Опубліковано: 15.02.2006
Автори: Косарев Василь Васильович, Косарев Іван Васильович, Андрєєв Георгій Володимирович, Чайков Євген Михайлович, Бойко Григорий Григорович, Костюков Володимир Михайлович
МПК: E21C 27/02
Мітки: привідний, блок, комбайна, очисного
Формула / Реферат:
Привідний блок очисного комбайна, що містить редуктор, електродвигун та проставку між ними, на валу електродвигуна встановлена нерухомо зубчаста півмуфта, на вхідному валу редуктора також нерухомо встановлені зубчаста півмуфта і рухомо в осьовому напрямку - зубчаста з'єднувальна муфта, крім того, редуктор містить насос із привідною шестірнею, встановленою з можливістю обертання при обертанні вала електродвигуна, а між електродвигуном та...
Електросистема очисного комбайна
Номер патенту: 18559
Опубліковано: 15.11.2006
Автори: Мізін Сергій Вадимович, Бублик Михайло Леонідович, Косарев Іван Васильович, Косарев Василь Васильович, Стаднік Микола Іванович, Андрєєв Георгій Володимирович, Чайков Євген Михайлович
МПК: E21C 35/00, E21F 17/06
Мітки: очисного, комбайна, електросистема
Формула / Реферат:
Електросистема очисного комбайна, що містить силовий кабель із струмопідвідними жилами, електродвигун різання, до корпуса якого підведена і з’єднана з його обмотками частина струмопідвідних жил силового кабелю, електроблок із силовим відсіком, зв’язаним з іншою частиною струмопідвідних жил силового кабелю і з електродвигунами, наприклад, електродвигунами подачі, яка відрізняється тим, що зв’язок іншої частини струмопідвідних жил силового...
Вузол захисту комунікацій очисного комбайна від пошкоджень
Номер патенту: 17258
Опубліковано: 15.09.2006
Автори: Андрєєв Георгій Володимирович, Булаєв Дмитро Юрійович, Корольчук Анатолій Миколайович, Косарев Іван Васильович, Костюков Володимир Михайлович
МПК: E21C 35/00
Мітки: комбайна, очисного, захисту, вузол, пошкоджень, комунікацій
Формула / Реферат:
Вузол захисту комунікацій очисного комбайна від пошкоджень, який містить огорожу з кріпильними елементами, розміщену в зоні шарнірного з'єднання корпусу комбайна і корпусу редуктора різання комбайна і проходження комунікацій, одним краєм встановлену на корпусі комбайна з можливістю ковзання по ньому, який відрізняється тим, що на корпусі редуктора різання за допомогою кріпильних елементів закріплена планка, огорожу виконано у вигляді...
Пристрій зрошування виконавчого органу очисного комбайна
Номер патенту: 2451
Опубліковано: 15.04.2004
Автори: Сошенко Ігор Микитович, Косарев Василь Васильович, Андрєєв Георгій Володимирович, Натаров Сергій Миколайович, Косарев Іван Васильович
МПК: E21C 35/22, E21C 27/02
Мітки: очисного, зрошування, органу, виконавчого, комбайна, пристрій
Формула / Реферат:
Пристрій зрошування виконавчого органу очисного комбайна, який має корпус редуктора, що містить вал-трубопровід, рухомий і нерухомий стики з ущільненнями, фільтр, розподільник, кришку, який відрізняється тим, що вал-трубопровід установлений нерухомо, обидва його кінці розташовані поза порожниною корпусу редуктора, при цьому нерухомий стик утворений з'єднанням вала-трубопроводу з кришкою, а рухомий - з розподільником, причому ущільнення...
