Пристрій для мащення електродвигуна очисного комбайна

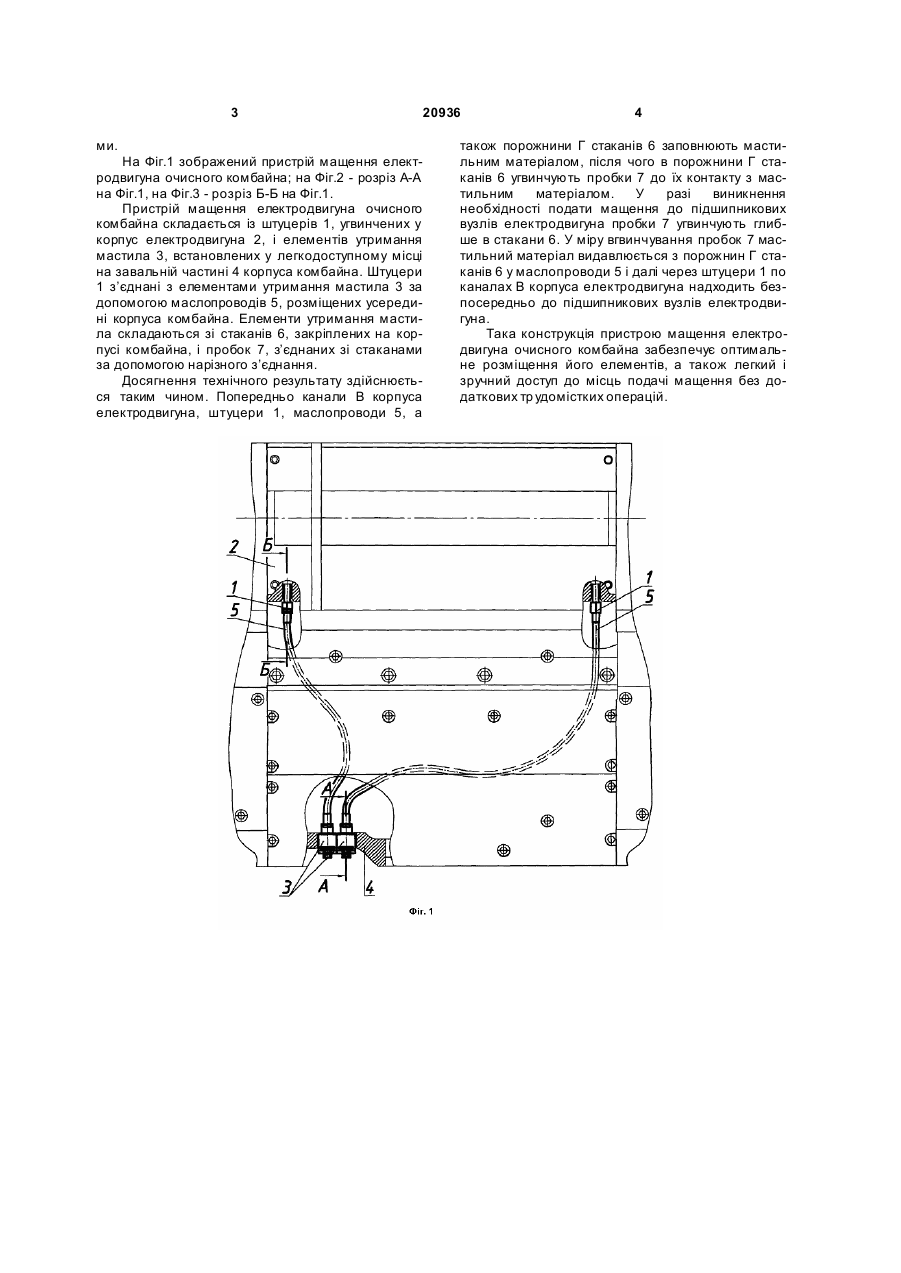

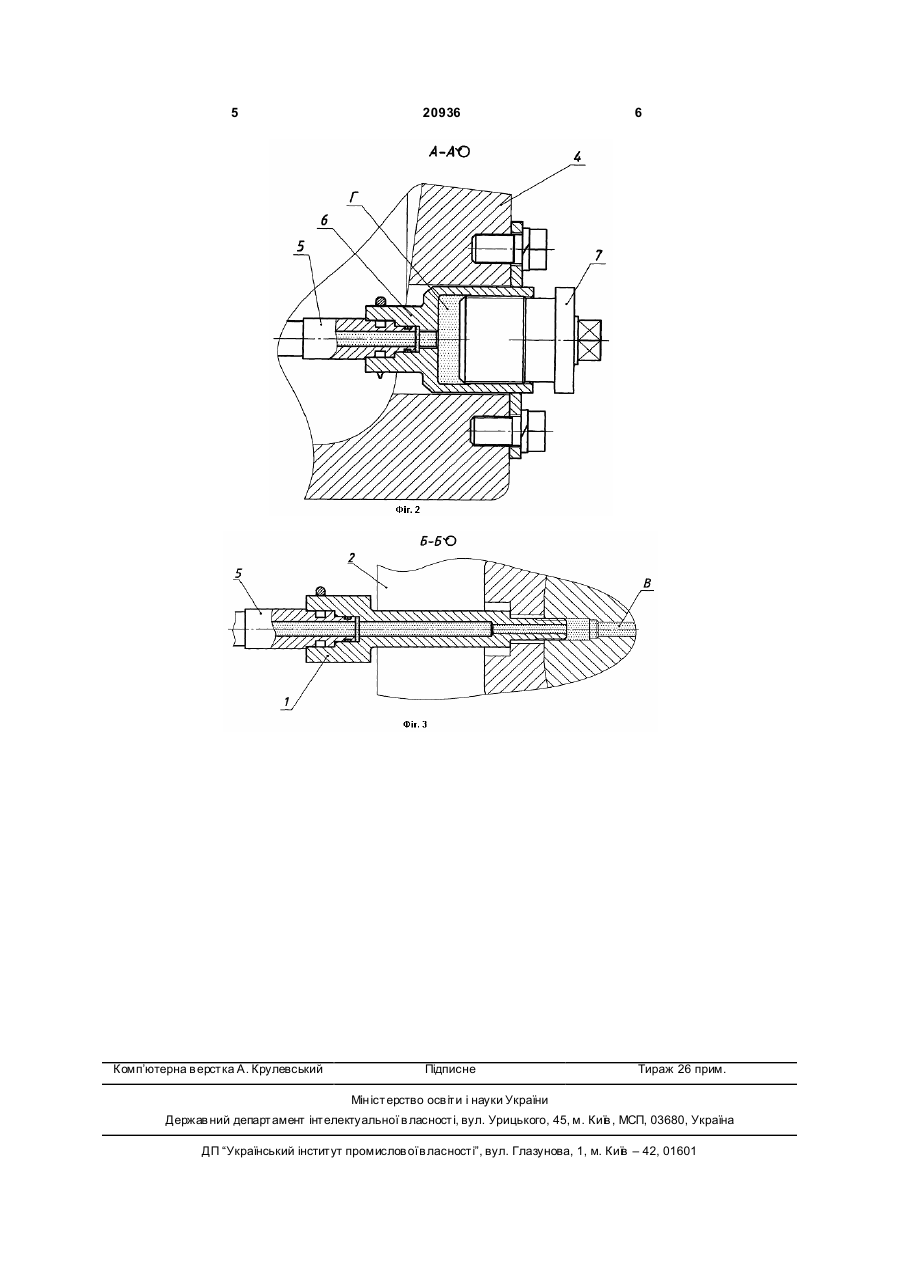

1. Пристрій для мащення електродвигуна очисного комбайна, що містить штуцери і з’єднані з ними елементи утримання мастила, який відрізняється тим, що елементи утримання мастила з’єднані зі штуцерами за допомогою маслопроводів. 2. Пристрій за п. 1, який відрізняється тим, що елементи утримання мастила виконані у вигляді стаканів, з’єднаних з маслопроводами, і пробок, з’єднаних зі стаканами за допомогою нарізного з’єднання. (19) (21) u200609726 (22) 11.09.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Бойко Григорій Григорович, Корміхін Роман Георгійович, Маленков Дмитро Сергійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 ми. На Фіг.1 зображений пристрій мащення електродвигуна очисного комбайна; на Фіг.2 - розріз А-А на Фіг.1, на Фіг.3 - розріз Б-Б на Фіг.1. Пристрій мащення електродвигуна очисного комбайна складається із штуцерів 1, угвинчених у корпус електродвигуна 2, і елементів утримання мастила 3, встановлених у легкодоступному місці на завальній частині 4 корпуса комбайна. Штуцери 1 з’єднані з елементами утримання мастила 3 за допомогою маслопроводів 5, розміщених усередині корпуса комбайна. Елементи утримання мастила складаються зі стаканів 6, закріплених на корпусі комбайна, і пробок 7, з’єднаних зі стаканами за допомогою нарізного з’єднання. Досягнення технічного результату здійснюється таким чином. Попередньо канали В корпуса електродвигуна, штуцери 1, маслопроводи 5, а 20936 4 також порожнини Г стаканів 6 заповнюють мастильним матеріалом, після чого в порожнини Г стаканів 6 угвинчують пробки 7 до їх контакту з мастильним матеріалом. У разі виникнення необхідності подати мащення до підшипникових вузлів електродвигуна пробки 7 угвинчують глибше в стакани 6. У міру вгвинчування пробок 7 мастильний матеріал видавлюється з порожнин Г стаканів 6 у маслопроводи 5 і далі через штуцери 1 по каналах В корпуса електродвигуна надходить безпосередньо до підшипникових вузлів електродвигуна. Така конструкція пристрою мащення електродвигуна очисного комбайна забезпечує оптимальне розміщення його елементів, а також легкий і зручний доступ до місць подачі мащення без додаткових тр удомістких операцій. 5 Комп’ютерна в ерстка А. Крулевський 20936 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
