Передавач

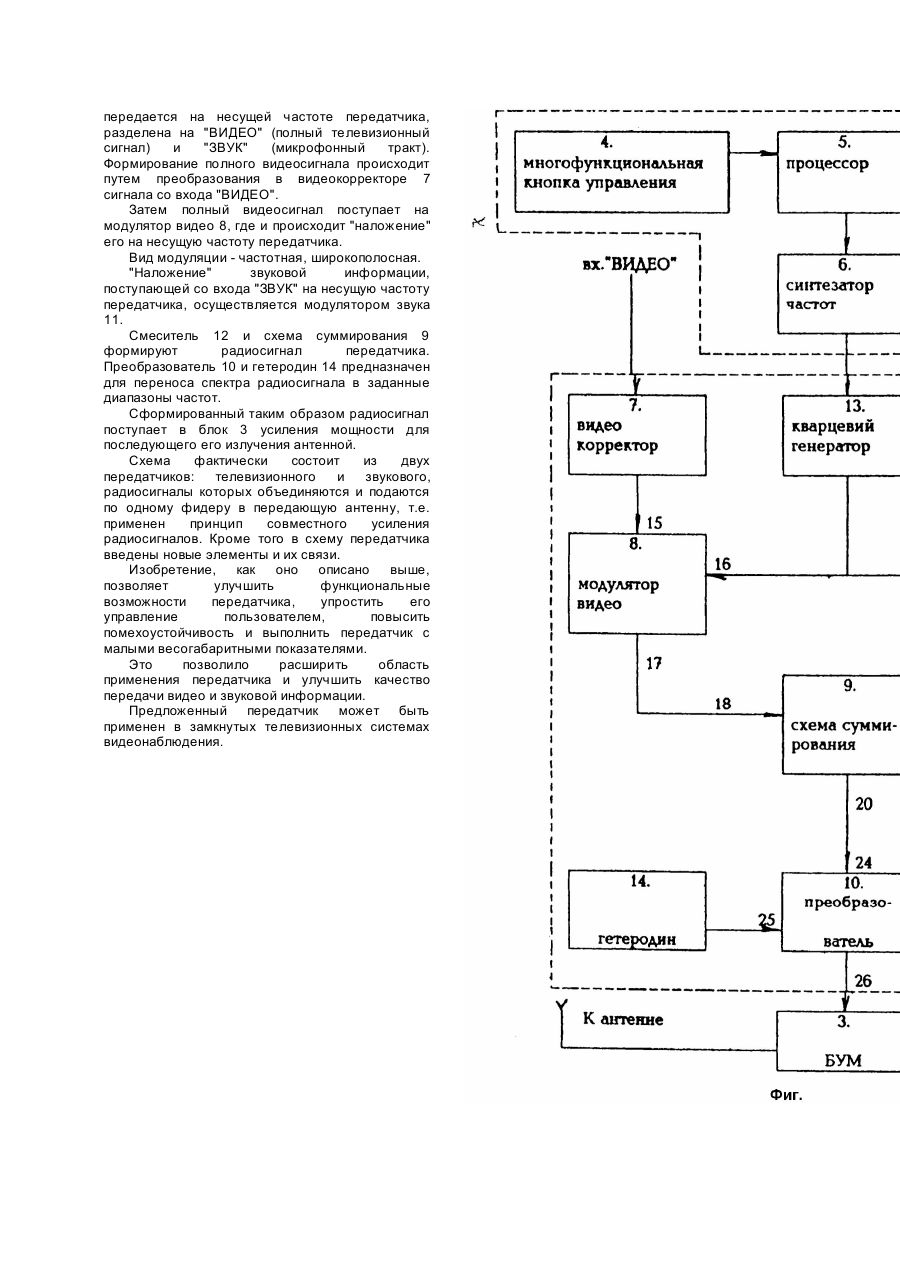

Изобретение относится к телевизионной технике, а именно к передатчикам и может быть использовано для совместной передачи видео и звуковой информации по радиоканалу в замкнутых телевизионных системах. Известен передатчик звуковой информации, схема которого состоит из 2 - х усилителей и высокочастотного генератора (Давлеткулов В.Г. Радиомикрофон // Радіоаматор. - 1995. - №10. С.3). Существенным недостатком этого передатчика является то, что он может передавать только звуковую информацию. Известен передатчик, который может быть использован для совместной передачи видео и звуковой информации. Схема передатчика состоит из лампового генератора, модулятора, блока питания и антенны. В данной схеме применена контурная модуляция, которая обладает достаточно высокими качественными показателями (Зарудный А.Т. Трансляционный УКВ передатчик // Радіоаматор. - 1994. - №2. С.30). К основным недостаткам этого передатчика можно отнести большие габаритные размеры, большую мощность потребления и малый срок службы. Наиболее близким по технической сущности к заявляемому решению является современный маломощный передатчик, содержащий последовательно подключенные от входа "ВИДЕО" видеокорректор, модулятор видео, схему суммирования, преобразователь, преобразователь радиоканала и блок усиления мощности. При этом ко второму входу преобразователя подключен гетеродин, а к второму входу схемы суммирования от входа "ЗВУК" последовательно подключен модулятор звука и смеситель, второй вход которого соединен с выходом кварцевого генератора и вторым входом модулятора видео (Левицкий В.К. и др. Современные маломощные передатчики ДМВ диапазона // Радіоаматор. 1996. - №11. - С.6). Этот передатчик и выбран в качестве прототипа. Однако он имеет следующие недостатки: отсутствие процессорной схемы управления, что существенно снижает функциональные возможности передатчика и усложняет процесс пользования им; низкая помехоустойчивость модулятора видео из-за применения в схеме амплитудной модуляции, что значительно снижает качество передачи информации; сравнительно большие весогабаритные размеры, которые снижают область применения передатчика. Предлагаемое техническое решение устраняет указанные выше недостатки и решают задачу создания малогабаритного передатчика с повышенными функциональными возможностями, путем введения в него новых элементов и их связей. При этом повышается качество передачи информации и расширяется область применения передатчика. Решение поставленной задачи достигается тем, что в известную схему передатчика введена процессорная схема управления, подключенная к входу кварцевого генератора, а выход преобразователя непосредственно подключен к входу блока усилителя мощности. При этом процессорная схема управления выполнена в виде последовательно соединенных многофункциональной. кнопки управления, процессора и синтезатора частот. К тому же модулятор видео выполнен по схеме с частотной модуляцией видеосигнала. Именно эти признаки необходимы и достаточны для решения поставленной задачи. Так введение в схему передатчика процессорной схемы управления и ее подключение к входу кварцевого генератора, и то что эта схема управления выполнена в виде последовательно соединенных многофункциональной кнопки управления, процессора и синтезатора частот позволяет существенно повысить функциональные возможности передатчика, расширить возможности его управления, а также упростить его управление до одной многофункциональной кнопки. То, что выход преобразователя непосредственно подключен к входу блока усиления мощности - позволяет существенно уменьшить весогабаритные параметры и снизить мощность электропитания, так как из схемы передатчика исключается целый функциональный блок (в прототипе преобразователь радиоканала). То, что модулятор видео выполнен по схеме с частотной модуляцией видеосигнала - повышает общую помехоустойчивость передатчика и улучшает качественную передачу изображения. Изобретение поясняется блок-схемой (фиг.). Передатчик состоит из трех функциональных блоков; процессорной схемы 1 управления (ПСУ), формирователя 2 радиоканала (ФРК) и блока 3 усилителя мощности (БУМ), на выход которого подключена передающая антенна. Процессорная схема 1 управления выполнена в виде последовательно соединенных: многофункциональной кнопки 4, процессора 5 и синтезатора 6 частот. Формирователь 2 радиоканала содержит последовательно подключенные от входа "ВИДЕО" видеокорректор 7, модулятор 8 видео, схему 9 суммирования и преобразователь 10. От входа "ЗВУК" последовательно подключены модулятор 11 звука и смеситель 12. Кроме того в схему формирователя 2 входят кварцевый генератор 13 и гетеродин 14. Модулятор 8 видео имеет первый вход 15, второй вход 16 и выход 17. Схема 9 суммирования имеет первый вход 18, второй вход 19 и выход 20. Смеситель 12 имеет первый вход 21 и второй вход 22 выход 23. Преобразователь 10 имеет первый вход 24 и второй вход 25 выход 26. Работа передатчика происходит следующим образом. Управление передатчиком осуществляется процессорной схемой 1 управления. Управление работой синтезатора 6 частоты осуществляется через процессор 5 с помощью многофункциональной кнопки 4, которая обеспечивает выбор номера канала (частоту несущей) в заданном диапазоне. Управление осуществляется по цифровой шине I 2С (на чертеже не показана). Формирование несущих частот передающего тракта происходит цепью синтезатора 6 частоты и кварцевого генератора 13. Информация, которая передается на несущей частоте передатчика, разделена на "ВИДЕО" (полный телевизионный сигнал) и "ЗВУК" (микрофонный тракт). Формирование полного видеосигнала происходит путем преобразования в видеокорректоре 7 сигнала со входа "ВИДЕО". Затем полный видеосигнал поступает на модулятор видео 8, где и происходит "наложение" его на несущую частоту передатчика. Вид модуляции - частотная, широкополосная. "Наложение" звуковой информации, поступающей со входа "ЗВУК" на несущую частоту передатчика, осуществляется модулятором звука 11. Смеситель 12 и схема суммирования 9 формируют радиосигнал передатчика. Преобразователь 10 и гетеродин 14 предназначен для переноса спектра радиосигнала в заданные диапазоны частот. Сформированный таким образом радиосигнал поступает в блок 3 усиления мощности для последующего его излучения антенной. Схема фактически состоит из двух передатчиков: телевизионного и звукового, радиосигналы которых объединяются и подаются по одному фидеру в передающую антенну, т.е. применен принцип совместного усиления радиосигналов. Кроме того в схему передатчика введены новые элементы и их связи. Изобретение, как оно описано выше, позволяет улучшить функциональные возможности передатчика, упростить его управление пользователем, повысить помехоустойчивость и выполнить передатчик с малыми весогабаритными показателями. Это позволило расширить область применения передатчика и улучшить качество передачи видео и звуковой информации. Предложенный передатчик может быть применен в замкнутых телевизионных системах видеонаблюдения.
