Перетворювач струму у частоту проходження імпульсів
Номер патенту: 16967
Опубліковано: 29.08.1997
Автори: Рзянін Сергій Генадійович, Калінін Олександр Іванович
Формула / Реферат

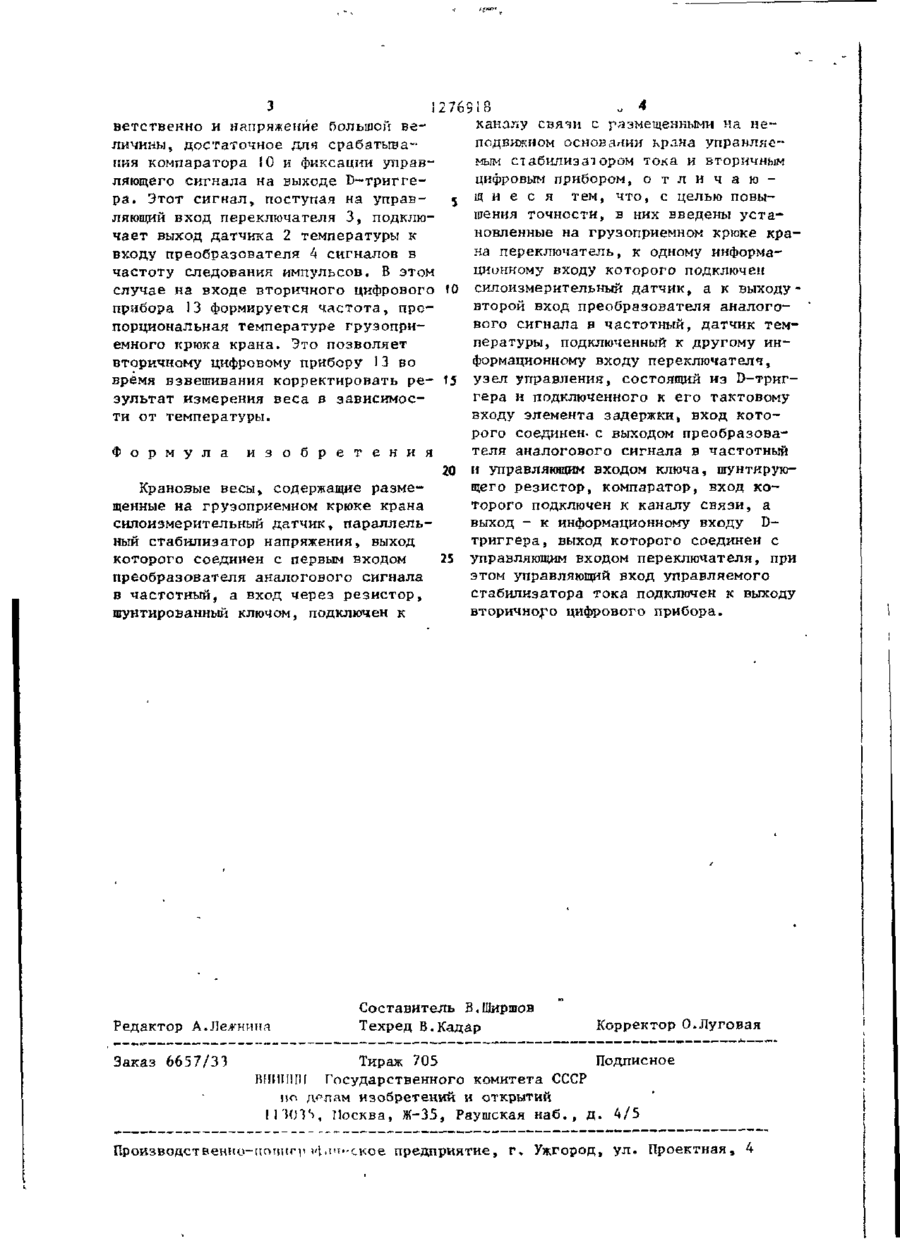

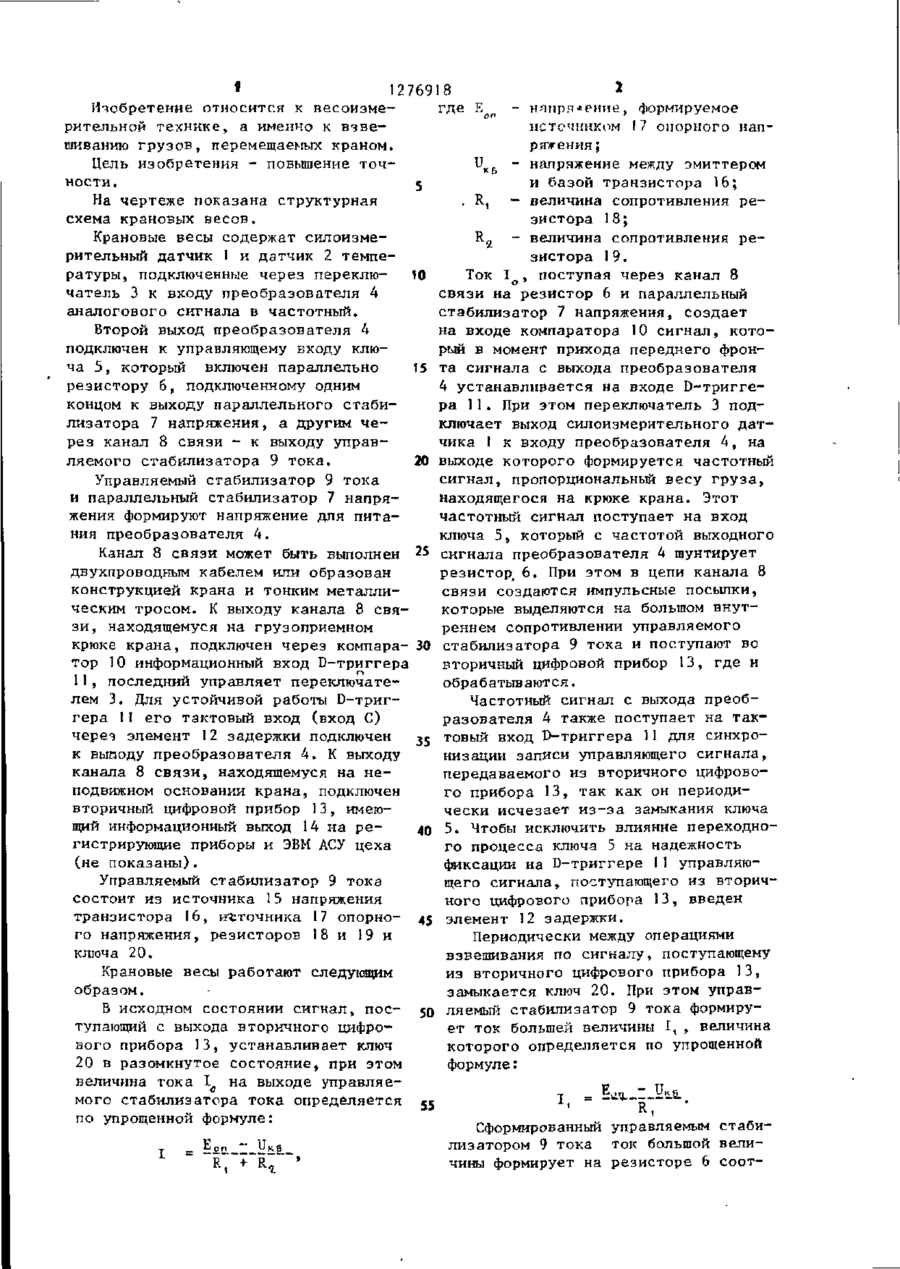

Крановые весы, содержащие размещенные на грузоприемном крюке крана силоизмерительный датчик, параллельный стабилизатор напря жения, выход которого соединен с первым входом преобразователя аналоговогосигнала в частотный, а вход через резистор, шунтированный ключом, подключен к каналу связи с размещенными на неподвижном основании крана управляемым стабилизатором тока и вторичным цифровым прибором, отличающиеся тем, что, с целью повышения точности, в них введены установленные на грузопри-емном крюке крана переключатель, к одному информационному входу которого подключен си-лоизмерительный датчик, а к выходу - второй вход преобразователя аналогового сигнала в частотный, датчиктемпературы.подключенныйкдругомуин-формационному входу переключателя, узел управления, состоящий из О-триггера и подключенного к его тактовому входу элемента задержки, вход которогосоединен с выходом преобразователя аналогового сигнала в частотный и управляющим входом ключа, шунтирующего резистор, компаратор, вход которого подключен к каналу связи, а выход - к информационному входу О-триггера, выход которого соединен с управляющим входом переключателя, при этом управляющий вход управляемого стабилизатора тока подключен к выходу вторичного цифрового прибора.
Текст
*% Щ.^ётШь союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН
ДивитисяДодаткова інформація
Назва патенту англійськоюTransformer of current to frequency of pulse passage
Автори англійськоюKalinin Oleksandr Ivanovych, Rzianin Serhii Hennadiiovych
Назва патенту російськоюПреобразователь тока в частоту прохождения импульсов
Автори російськоюКалинин Александр Иванович, Рзянин Сергей Геннадиевич
МПК / Мітки
МПК: G01G 19/08
Мітки: проходження, частоту, перетворювач, струму, імпульсів
Код посилання
<a href="https://ua.patents.su/4-16967-peretvoryuvach-strumu-u-chastotu-prokhodzhennya-impulsiv.html" target="_blank" rel="follow" title="База патентів України">Перетворювач струму у частоту проходження імпульсів</a>
