Спосіб ремонту труб водоводів

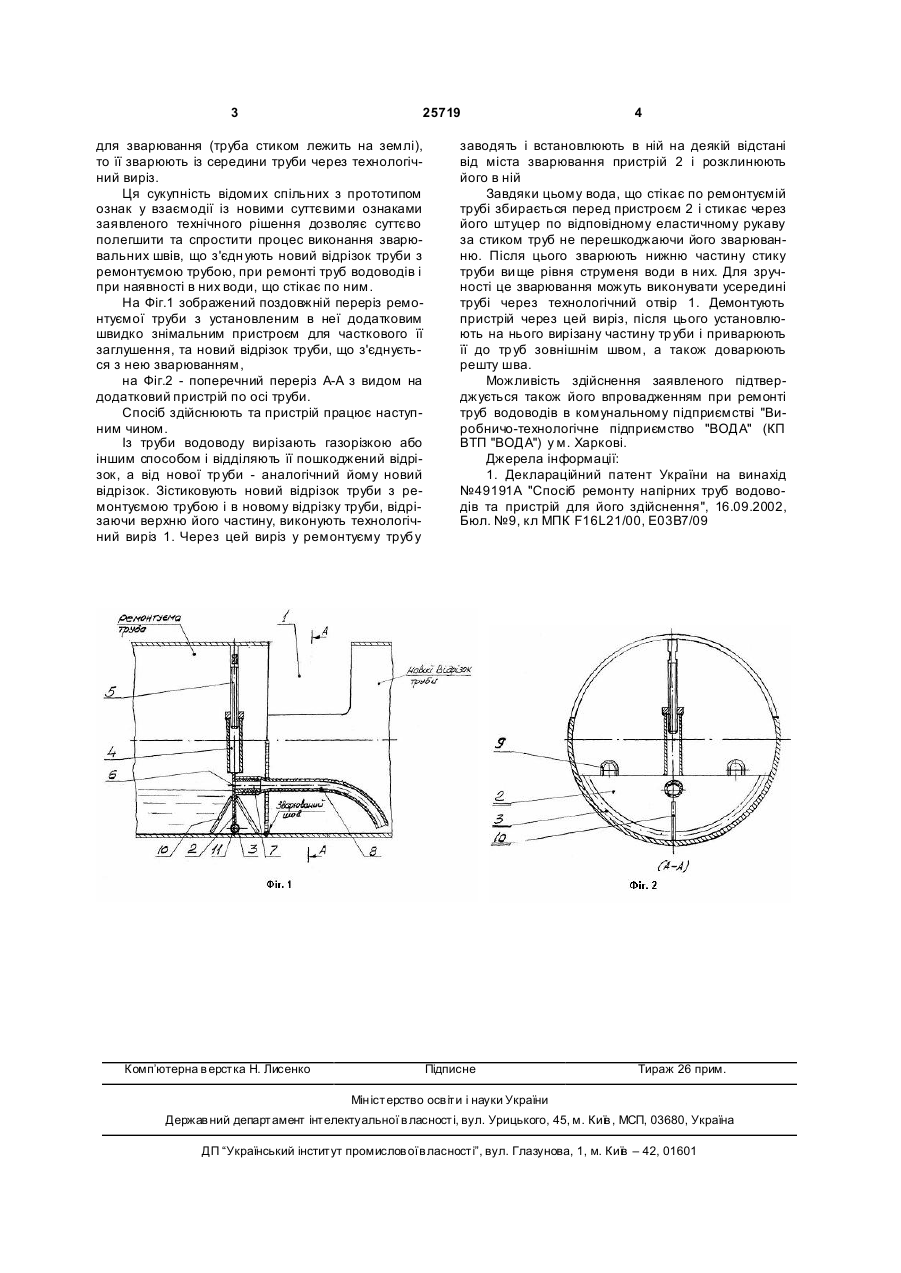

1. Спосіб ремонту тр уб водоводів, що полягає у вирізанні і відділенні пошкодженого відрізка труби та заміні новим шляхом з'єднання по кінцях з ремонтованою трубою та використання при цьому швидкознімного пристрою запобігання витіканню води, який відрізняється тим, що з’єднують кінці 3 25719 для зварювання (труба стиком лежить на землі), то її зварюють із середини труби через технологічний виріз. Ця сукупність відомих спільних з прототипом ознак у взаємодії із новими суттєвими ознаками заявленого технічного рішення дозволяє суттєво полегшити та спростити процес виконання зварювальних швів, що з'єдн ують новий відрізок труби з ремонтуємою трубою, при ремонті труб водоводів і при наявності в них води, що стікає по ним. На Фіг.1 зображений поздовжній переріз ремонтуємої труби з установленим в неї додатковим швидко знімальним пристроєм для часткового її заглушення, та новий відрізок труби, що з'єднується з нею зварюванням, на Фіг.2 - поперечний переріз А-А з видом на додатковий пристрій по осі труби. Спосіб здійснюють та пристрій працює наступним чином. Із труби водоводу вирізають газорізкою або іншим способом і відділяють її пошкоджений відрізок, а від нової тр уби - аналогічний йому новий відрізок. Зістиковують новий відрізок труби з ремонтуємою трубою і в новому відрізку труби, відрізаючи верхню його частину, виконують технологічний виріз 1. Через цей виріз у ремонтуєму трубу Комп’ютерна в ерстка Н. Лисенко 4 заводять і встановлюють в ній на деякій відстані від міста зварювання пристрій 2 і розклинюють його в ній Завдяки цьому вода, що стікає по ремонтуємій трубі збирається перед пристроєм 2 і стикає через його штуцер по відповідному еластичному рукаву за стиком труб не перешкоджаючи його зварюванню. Після цього зварюють нижню частину стику труби ви ще рівня струменя води в них. Для зручності це зварювання можуть виконувати усередині трубі через технологічний отвір 1. Демонтують пристрій через цей виріз, після цього установлюють на нього вирізану частину тр уби і приварюють її до тр уб зовнішнім швом, а також доварюють решту шва. Можливість здійснення заявленого підтверджується також його впровадженням при ремонті труб водоводів в комунальному підприємстві "Виробничо-технологічне підприємство "ВОДА" (КП ВТП "ВОДА") у м. Харкові. Джерела інформації: 1. Деклараційний патент України на винахід №49191А "Спосіб ремонту напірних труб водоводів та пристрій для його здійснення", 16.09.2002, Бюл. №9, кл МПК F16L21/00, Е03В7/09 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
