Датчик вологості сипучих матеріалів у потоці

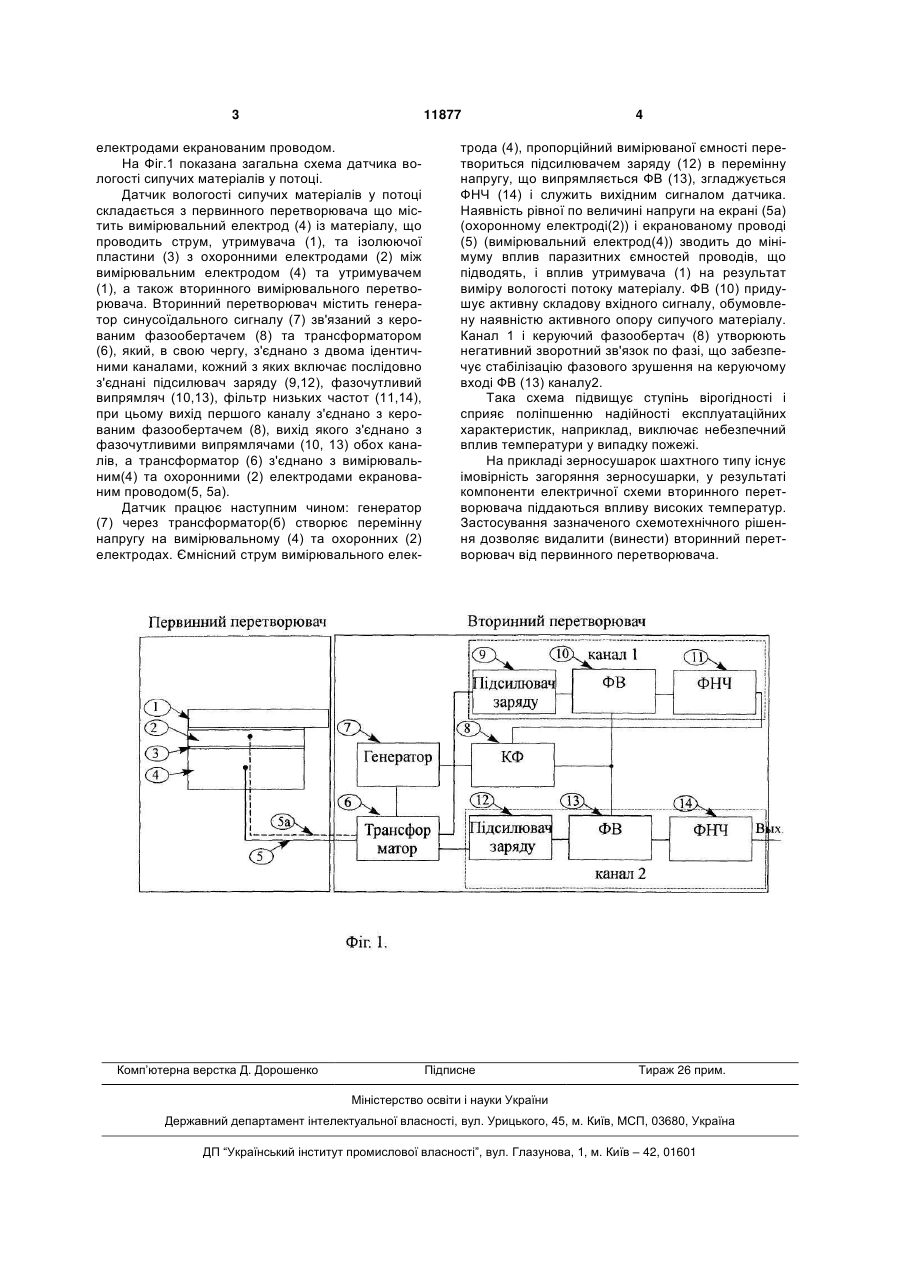

Датчик вологості сипучих матеріалів у потоці, що містить вимірювальний електрод із струмопровідного матеріалу, утримувач та ізолюючу пластину з охоронними електродами між вимірювальним 3 11877 електродами екранованим проводом. На Фіг.1 показана загальна схема датчика вологості сипучих матеріалів у потоці. Датчик вологості сипучих матеріалів у потоці складається з первинного перетворювача що містить вимірювальний електрод (4) із матеріалу, що проводить струм, утримувача (1), та ізолюючої пластини (3) з охоронними електродами (2) між вимірювальним електродом (4) та утримувачем (1), а також вторинного вимірювального перетворювача. Вторинний перетворювач містить генератор синусоїдального сигналу (7) зв'язаний з керованим фазообертачем (8) та трансформатором (6), який, в свою чергу, з'єднано з двома ідентичними каналами, кожний з яких включає послідовно з'єднані підсилювач заряду (9,12), фазочутливий випрямляч (10,13), фільтр низьких частот (11,14), при цьому вихід першого каналу з'єднано з керованим фазообертачем (8), вихід якого з'єднано з фазочутливими випрямлячами (10, 13) обох каналів, а трансформатор (6) з'єднано з вимірювальним(4) та охоронними (2) електродами екранованим проводом(5, 5а). Датчик працює наступним чином: генератор (7) через трансформатор(б) створює перемінну напругу на вимірювальному (4) та охоронних (2) електродах. Ємнісний струм вимірювального елек Комп’ютерна верстка Д. Дорошенко 4 трода (4), пропорційний вимірюваної ємності перетвориться підсилювачем заряду (12) в перемінну напругу, що випрямляється ФВ (13), згладжується ФНЧ (14) і служить вихідним сигналом датчика. Наявність рівної по величині напруги на екрані (5а) (охоронному електроді(2)) і екранованому проводі (5) (вимірювальний електрод(4)) зводить до мінімуму вплив паразитних ємностей проводів, що підводять, і вплив утримувача (1) на результат виміру вологості потоку матеріалу. ФВ (10) придушує активну складову вхідного сигналу, обумовлену наявністю активного опору сипучого матеріалу. Канал 1 і керуючий фазообертач (8) утворюють негативний зворотний зв'язок по фазі, що забезпечує стабілізацію фазового зрушення на керуючому вході ФВ (13) каналу2. Така схема підвищує ступінь вірогідності і сприяє поліпшенню надійності експлуатаційних характеристик, наприклад, виключає небезпечний вплив температури у випадку пожежі. На прикладі зерносушарок шахтного типу існує імовірність загоряння зерносушарки, у результаті компоненти електричної схеми вторинного перетворювача піддаються впливу високих температур. Застосування зазначеного схемотехнічного рішення дозволяє видалити (винести) вторинний перетворювач від первинного перетворювача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
