Інжекційний багатофакельний пальник

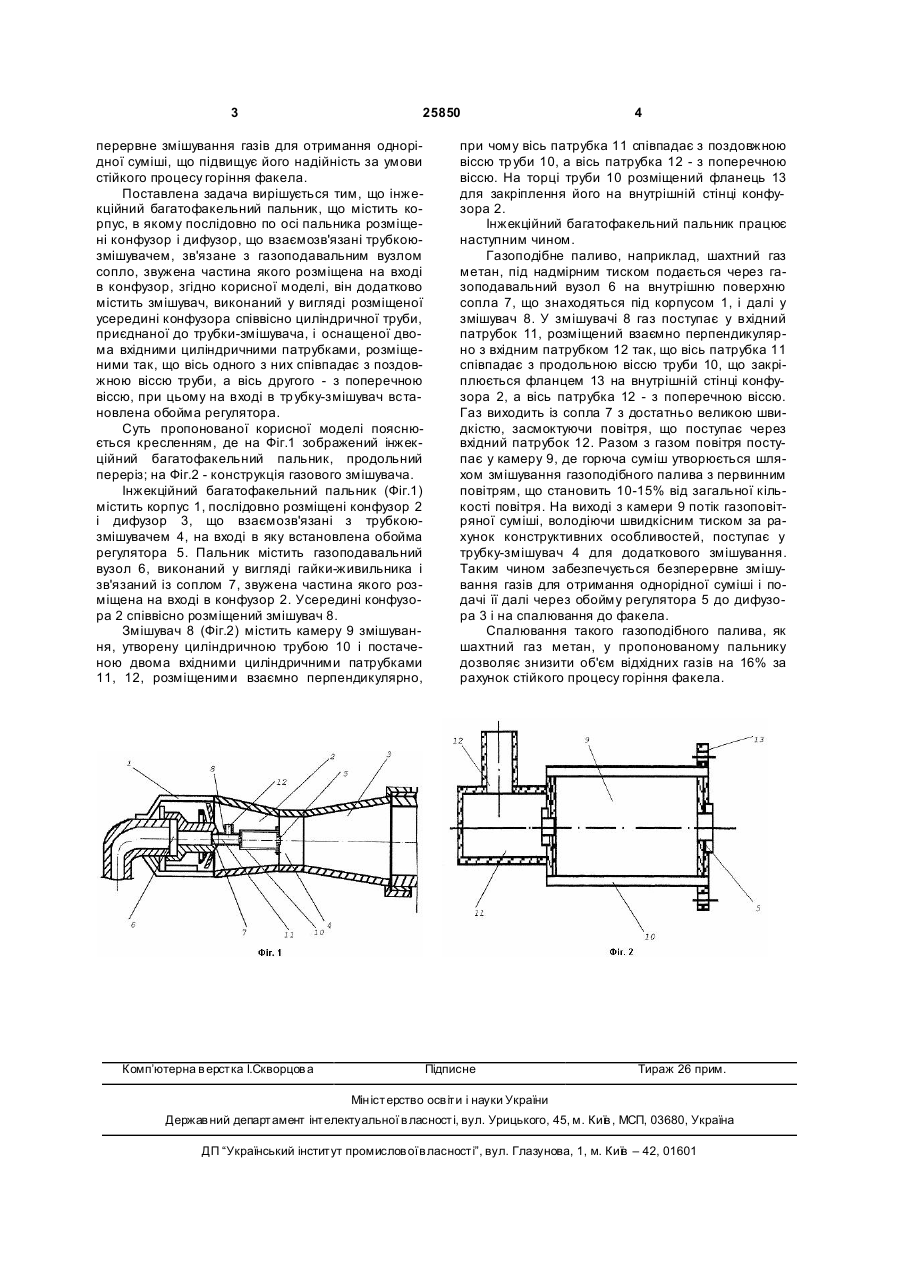

Інжекційний багатофакельний пальник, що містить корпус, в якому послідовно по осі пальника розміщені конфузор і дифузор, що взаємозв'язані 3 25850 перервне змішування газів для отримання однорідної суміші, що підвищує його надійність за умови стійкого процесу горіння факела. Поставлена задача вирішується тим, що інжекційний багатофакельний пальник, що містить корпус, в якому послідовно по осі пальника розміщені конфузор і дифузор, що взаємозв'язані трубкоюзмішувачем, зв'язане з газоподавальним вузлом сопло, звужена частина якого розміщена на вході в конфузор, згідно корисної моделі, він додатково містить змішувач, виконаний у вигляді розміщеної усередині конфузора співвісно циліндричної труби, приєднаної до трубки-змішувача, і оснащеної двома вхідними циліндричними патрубками, розміщеними так, що вісь одного з них співпадає з поздовжною віссю труби, а вісь другого - з поперечною віссю, при цьому на вході в тр убку-змішувач встановлена обойма регулятора. Суть пропонованої корисної моделі пояснюється кресленням, де на Фіг.1 зображений інжекційний багатофакельний пальник, продольний переріз; на Фіг.2 - конструкція газового змішувача. Інжекційний багатофакельний пальник (Фіг.1) містить корпус 1, послідовно розміщені конфузор 2 і дифузор 3, що взаємозв'язані з трубкоюзмішувачем 4, на вході в яку встановлена обойма регулятора 5. Пальник містить газоподавальний вузол 6, виконаний у вигляді гайки-живильника і зв'язаний із соплом 7, звужена частина якого розміщена на вході в конфузор 2. Усередині конфузора 2 співвісно розміщений змішувач 8. Змішувач 8 (Фіг.2) містить камеру 9 змішування, утворену циліндричною трубою 10 і постаченою двома вхідними циліндричними патрубками 11, 12, розміщеними взаємно перпендикулярно, Комп’ютерна в ерстка І.Скворцов а 4 при чому вісь патрубка 11 співпадає з поздовжною віссю тр уби 10, а вісь патрубка 12 - з поперечною віссю. На торці труби 10 розміщений фланець 13 для закріплення його на внутрішній стінці конфузора 2. Інжекційний багатофакельний пальник працює наступним чином. Газоподібне паливо, наприклад, шахтний газ метан, під надмірним тиском подається через газоподавальний вузол 6 на внутрішню поверхню сопла 7, що знаходяться під корпусом 1, і далі у змішувач 8. У змішувачі 8 газ поступає у вхідний патрубок 11, розміщений взаємно перпендикулярно з вхідним патрубком 12 так, що вісь патрубка 11 співпадає з продольною віссю труби 10, що закріплюється фланцем 13 на внутрішній стінці конфузора 2, а вісь патрубка 12 - з поперечною віссю. Газ виходить із сопла 7 з достатньо великою швидкістю, засмоктуючи повітря, що поступає через вхідний патрубок 12. Разом з газом повітря поступає у камеру 9, де горюча суміш утворюється шляхом змішування газоподібного палива з первинним повітрям, що становить 10-15% від загальної кількості повітря. На виході з камери 9 потік газоповітряної суміші, володіючи швидкісним тиском за рахунок конструктивних особливостей, поступає у трубку-змішувач 4 для додаткового змішування. Таким чином забезпечується безперервне змішування газів для отримання однорідної суміші і подачі її далі через обойму регулятора 5 до дифузора 3 і на спалювання до факела. Спалювання такого газоподібного палива, як шахтний газ метан, у пропонованому пальнику дозволяє знизити об'єм відхідних газів на 16% за рахунок стійкого процесу горіння факела. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
