Рекуператор

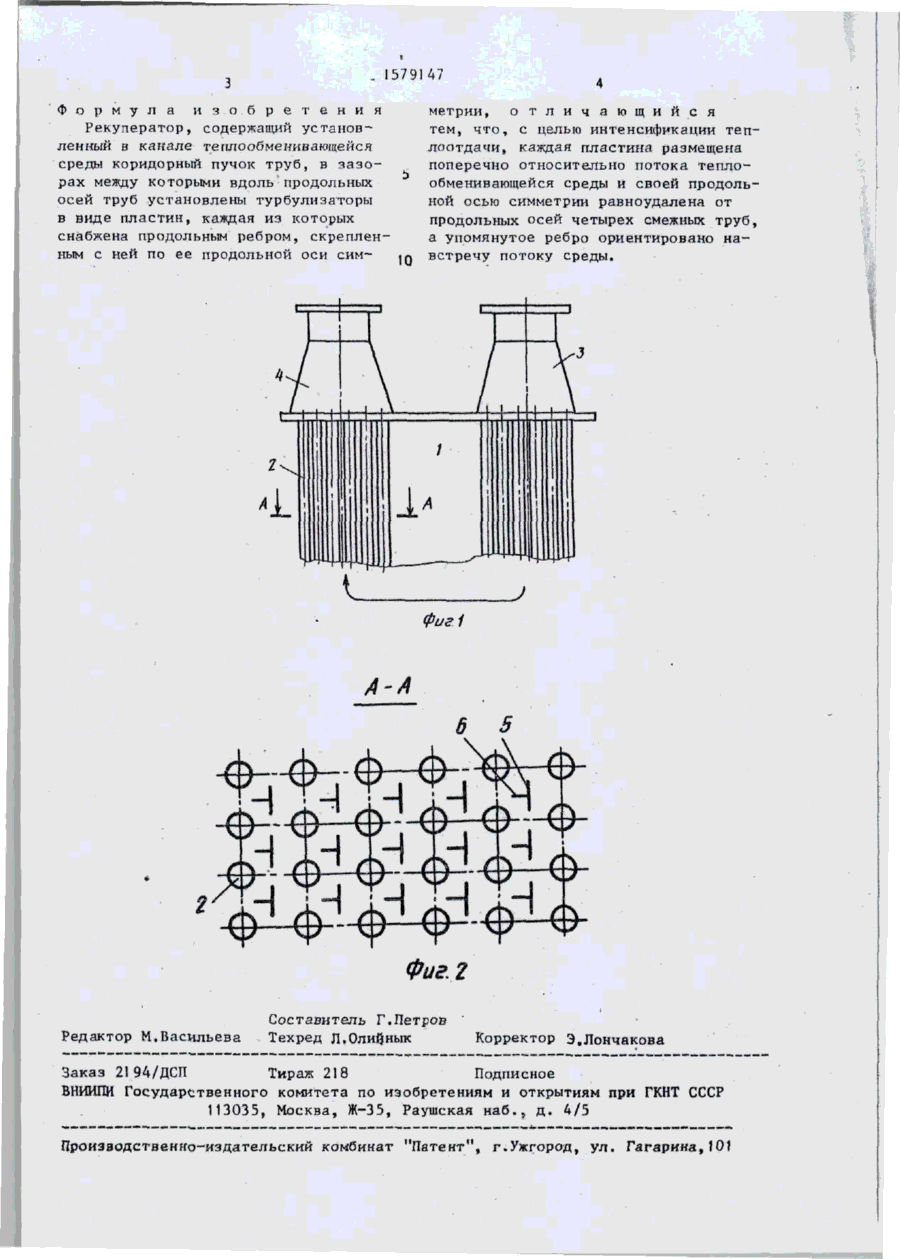

Изобретение относится к теплообменной технике и может быть использо вано в топливосжигающих установках. Цель - интенсификация теплоотдачи (ТО). Горячие дымовые газы (Г), проходящие по газоходу, направляются пластинами 5 с ребрами 6 в промежутки между поперечными рядами труб (Т) 2. При этом лобовые и кормовые части Т 2 так же интенсивно омываются Г, так и боковые их части, и в значительной мере возрастает ТО к стенкам Т 2 со стороны Г. Холодный воздух проходит через входной коллектор в Т 2 и из них в выходной коллектор к потребителю. В результате интенсивность ТО и теплопередачи рекуператора возрастает. 2 ил. Изобретение относится к тегшообменной технике и может быть использована в тошшвосжигающих установках. Цель изобретения - интенсификация теплоотдачи. На фиг,I показан предлагаемый рекуператор; на фиг.2 - сечение А-А на фиг.1. Рекуператор содержит установленный в канале теплообменивающейся среды газоходе ! - коридорный пучок труб 2, подключенных к воздушному входному и выходному коллекторам 3 и ч. В зазорах между трубами 2 вдоль их продольных осей установлены турбулизаторы в виде пластин 5, каждая из которых снабжена продольным ребром 6, скрепленным с нею по ее продольной оси симметрии. Каждая пластина 5 размещена поперечно относительно потока теплообменивающейся среды (дымовых газов) и своей продольной осью сим метрии равноудалена от продольных осей четырех смежных труб 2, а ребро 6 ориентировано навстречу потоку среды. Рекуператор работает следующим образом . Горячие дымовые газы, проходящие по газоходу 1, направляются пластинами 5 с ребрами 6 в промежутки между поперечными рядами теплообменных труб 2. При этом трубы 2 интенсивно омываются дымовыми газами и в значительной мере возрастает теплоотдача к стенкам труб 2. Холодный воздух проходит через входной коллектор 3, теплообменные трубы 2, нагревается в них и далее1 через выходной коллектор 4 направляется к потребителю. 26-90 , f * ^ ^ і.. ьо. В результате интенсификации теплоотдачи с дымовой стороны в целом повышается уровень подогрева воздуха. СЛ СО з . 1579147 Ф о р м у л а и з о б р е т е н и я Рекуператор, содержащий установленный в канале тегшообменивающейся среды коридорный пучок труб, в з а з о рах между которыми вдоль продольных осей труб установлены турбулизаторы в виде пластин, каждая из которых снабжена продольным ребром, скрепленным с ней по ее продольной оси сим метрин, о т л и ч а ю щ и й с я тем, что, с целью интенсификации теплоотдачи, каждая пластина размещена поперечно относительно потока теплообменивающейся среды и своей продольной осью симметрии равноудалена от продольных осей четырех смежных труб, а упомянутое ребро ориентировано на10 встречу потоку среды. фиг і А-А 6 5 ЧІЧ л Фиг. 2 Редактор М.Васильева Составитель Г.Петров Техред Л.Олийнык Корректор Э.Лончакова Заказ 2194/ДСИ Тираж 218 Подписное В И Г Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИШ 113035, Москва, Ж-35, Раушская н а б . я д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10t
