Hавісhий плуг із зміhhою шириhою захвату

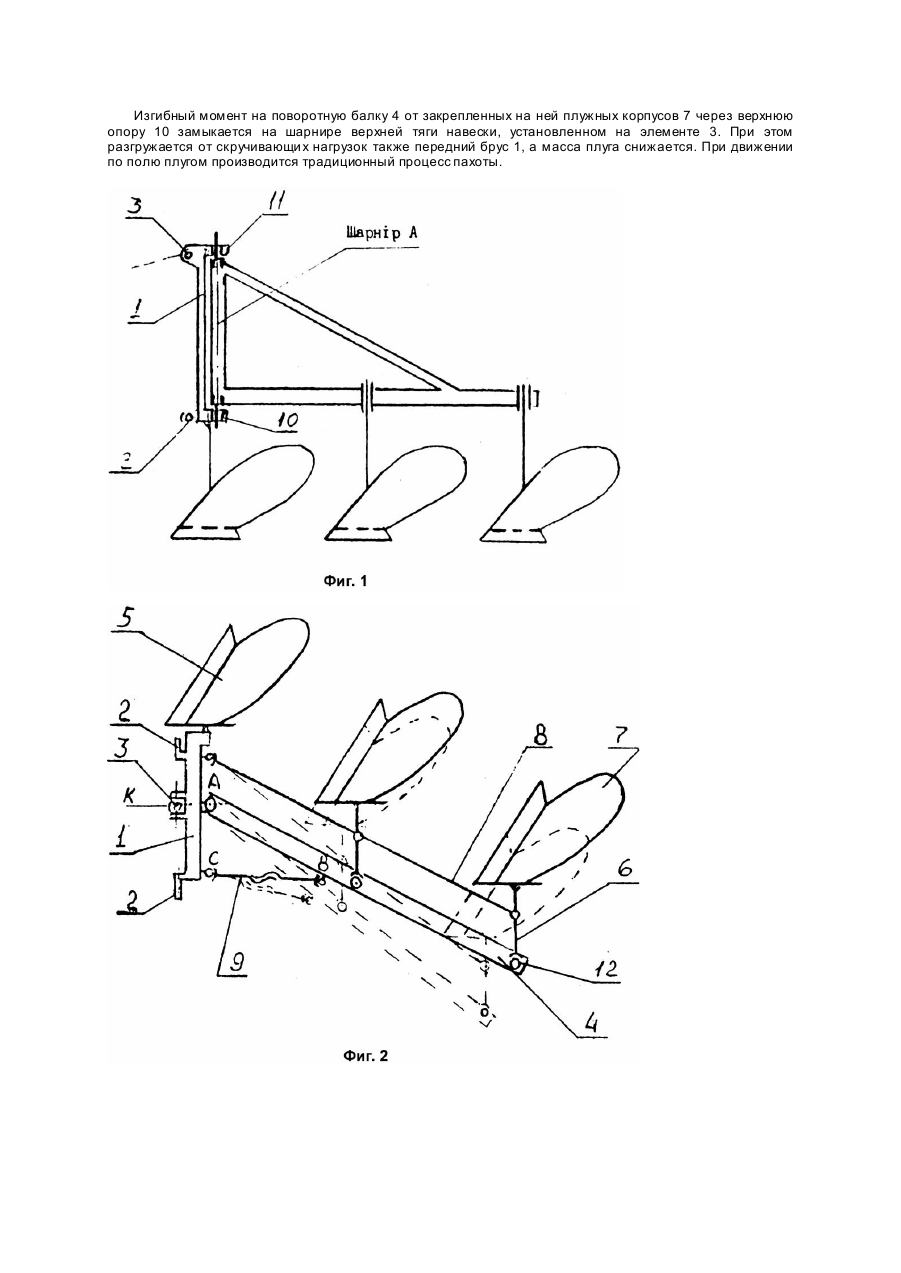

Изобретение относится к сельскохозяйственному машиностроению, в частности, к навесным плугам с изменяемой шириной захвата. Известны навесные плуги с изменяемой шириной захвата, содержащие поворотную балку, на которой при помощи вертикальных осей установлены кронштейны с плужными корпусами, соединенный с поворотной балкой вертикальным шарниром передний брус с элементами для присоединения к шарнирам нижних и верхней тяг навески трактора и стяжку регулируемой длины, соединенную с поворотной балкой и передним брусом. При изменении длины стяжки поворотная балка изменяет свое угловое положение относительно переднего бруса, тем самым изменяется расстояние в поперечном направлении между вертикальными осями крепления кронштейнов, несущих плужные корпуса. Прототип совпадает с заявленным решением в том, что содержит поворотную балку, на которой при помощи вертикальных осей установлены кронштейны с плужными корпусами, соединенный с поворотной балкой вертикальным шарниром передний брус с элементами для присоединения шарниров нижних и верхней тяг навески трактора и стяжку регулируемой длины, соединенную с поворотной балкой и передним брусом. Однако в устройстве по прототипу шарнир соединения поворотной балки с передним брусом и элемент для присоединения к переднему брусу шарнира верхней тяги трактора находятся в разных продольно-вертикальных плоскостях. Вертикальные нагрузки от закрепленных на поворотной балке плужных корпусов создают на переднем брусе значительный крутящий момент, который воспринимается только сечением переднего бруса. Аналогичным образом и поворотная балка воспринимает все изгибающие ее нагрузки в вертикальной плоскости только своим сечением. Указанные обстоятельства вынуждают изготавливать передний брус и поворотную балку из профилей больших сечений, что увеличивает массу плуга. В основу изобретения поставлена задача в навесном плуге с изменяемой шириной захвата путем иного исполнения и особого расположения вертикального шарнира, а также выполнения поворотной балки иным образом, обеспечить увеличение прочности и снижение массы плуга. Поставленная задача решена в навесном плуге с изменяемой шириной захвата, содержащим передний брус с элементами для присоединения к шарнирам нижних и верхней тяг навески трактора, соединенную с ним при помощи вертикального шарнира поворотную балку с установленными на ней на вертикальных осях кронштейнами с плужными корпусами и стяжку регулир уемой длины, тем, что в отличие от прототипа, вертикальный шарнир расположен в одной продольно-вертикальной плоскости с Шарниром верхней тяги навески трактора. Кроме того, вертикальный шарнир выполнен двухопорным, причем верхняя опора расположена на одной высоте с шарниром верхней тяги, а поворотная балка выполнена в виде жесткого треугольника, одной из сторон которого является вертикальный шарнир. Новизна изобретения определяется тем, что в навесном плуге с изменяемой шириной захвата вертикальный шарнир присоединения поворотной балки к переднему брусу и шарнир присоединения плуга к верхней тяге навески трактора расположены в одной продольно-вертикальной плоскости, кроме того, вертикальный шарнир присоединения балки к переднему брусу выполнен двухопорным с расположением верхней опоры на одной высоте с шарниром верхней тяги навески трактора. Дополнительно поворотная балка выполнена в виде жесткого треугольника, в плоскости которого расположен вертикальный шарнир присоединения поворотной балки к переднему брусу. Существенность отличий заявленных решений, отсутствующи х в известных исполнениях, и положительный эффект от них состоит в том, что, благодаря описанным выше техническим решениям, увеличивается прочность и жесткость плуга, снижается его масса, что способствует улучшению продольной устойчивости трактора и снижению энергоемкости плуга. На фиг.1 изображена схема предлагаемого навесного плуга с изменяемой шириной захвата, вид сбоку; на фиг.2 - то же, вид свер ху. На переднем брусе 1 с элементами 2 для присоединения к шарнирам нижних тяг навески трактора и элементом 3 для присоединения к шарниру верхней тяги навески (тяга навески условно показана на фиг.1 штри хпунктиром) расположен вертикальный шарнир "А", при помощи которого поворотная балка 4 присоединяется к переднему брусу 1. На переднем брусе 1 закреплен первый корпус 5. На поворотной балке 4 при помощи вертикальных осей 12 установлены кронштейны 6, на которых закреплены остальные плужные корпуса 7. Кронштейны 6 при помощи тяг 8 соединены с передним брусом 1, причем тяги 8 с кронштейнами 6 образуют систему шарнирных параллелограммов. Поворотная балка 4 в заданное положение устанавливается стяжкой 9, длина которой регулируется. Шарнир "А" конструктивно выполнен двухопорным, причем нижняя опора 10 расположена, примерно, на одной высоте с элементами 2 присоединения к шарнирам нижних тяг навески, а верхняя опора 11 - на одной высоте с элементом присоединения к шарниру верхней тяги навески. Поворотная балка 4 выполнена в виде жесткого треугольника, одной из сторон которой является вертикальный шарнир "А". Плуг работает следующим образом. Ширина рабочего захвата устанавливается изменением длины стяжки 9 (штриховое положение на фиг.2). При помощи шарнирных параллелограммов, образованных тягами 8, сохраняется стабильное угловое положение плужных корпусов 7 (их установка к стенке борозды). Закрепленный на переднем брусе 1 первый корпус 5 при повороте поворотной балки 4 не изменяет своего положения. Вертикальный шарнир "А" расположен водной продольно-вертикальной плоскости (на фиг.2 показан ее след "K") с присоединяемым к элементу 3 шарниром верхней тяги навески трактора, благодаря чему возможно выполнение поворотной балки 4 в виде вертикально расположенного жесткого треугольника либо фермы. Изгибный момент на поворотную балку 4 от закрепленных на ней плужных корпусов 7 через верхнюю опору 10 замыкается на шарнире верхней тяги навески, установленном на элементе 3. При этом разгружается от скручивающи х нагрузок также передний брус 1, а масса плуга снижается. При движении по полю плугом производится традиционный процесс пахоты.
