Регулятор тиску для пневматичної гальмівної системи

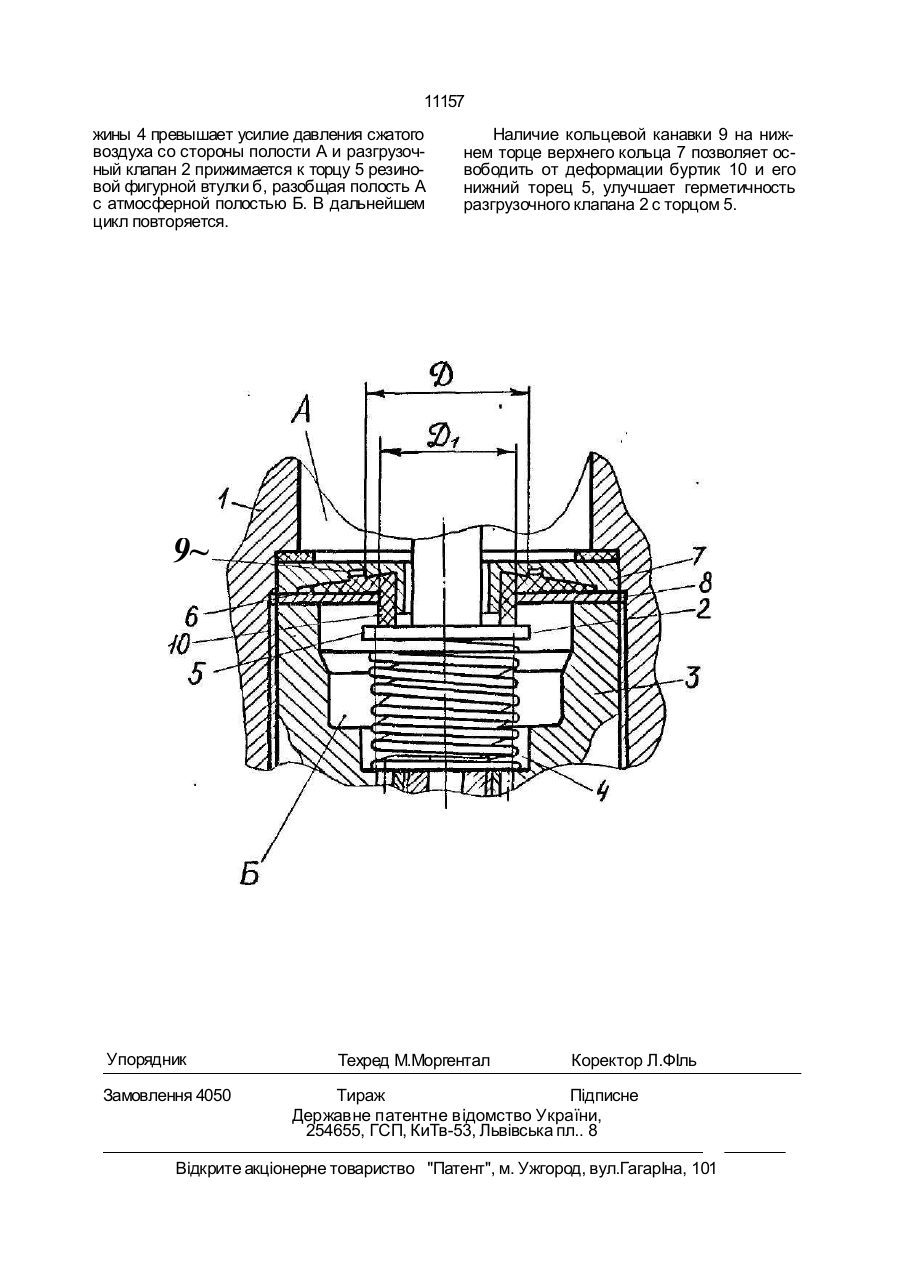

Регулятор давления тормозной системы трактора, содержащий в корпусе диафрагму нагруженную пружинами сжатия и разгру зочный клапан с седлом, зажатым между корпусом и резьбовой втулкой, причем для герметичной посадки разгрузочного клапана на седло, последнее выполнено в виде фигурной резиновой втулки, посаженной с натягом в уплотнительное кольцо, выполнено из двух частей, выдавливающих между собой буртик фигурной резиновой втулки и установленных с возможностью осевого поджатия, о т л и ч а ю щ и й с я тем, что по поверхности верхней части уллотнительного кольца, контактирующей с резиновой втулкой, выполнена кольцевая канавка, ширина которой соизмерима с шириной буртика, а внутренний диаметр больше наружного диаметра резиновой втулки на 2-4 мм. С > Изобретение относится к транспортному машиностроению, в частности к регуляторам давления для пневматических тормозных систем тракторов. Изобретение поясняется чертежом, где изображен сборочный узел разгрузочного клапана. Регулятор давления содержит: полость входа сжатого воздуха А, атмосферную полосте Б, корпус 1, разгрузочный клапан 2, поджатый резьбовой втулкой 3 через пружину 4 к торцу 5 резиновой втулки 6, защемленной с натягом между верхним кольцом 7 и нижним кольцом 8. По поверхности верхней части уплотнительного кольца 7, контактирующей с резиновой втулкой 6. выполнена кольцевая канавка 9, ширина которой соизмерима с шириной буртика 10, а внутренний диаметр больше наружного диаметра резиновой втулки 6 на 2-4 мм, т.е., D=Di+2...4 мм, где D - внутренний диаметр кольца, a Di - наружный диаметр резиновой втулки. При деформации резиновой втулки 6 верхним кольцом 7 и нижним кольцом 8 торец 5 буртика 10 не деформируется из-за перераспределения деформации резиновой втулки 6 в кольцевую канавку 9. Узел разгрузочного клапана работает следующим образом: при достижении давления сжатого воздуха А, равного верхнему пределу срабатывания регулятора давления, усилие со стороны полости входа Anpt, вышает усилие пружины 4 и разгрузочный клапан 2 отрывается от торца 5 резиновой фигурной втулки 6 и воздух из полости входа А через полость Б выходит в атмосферу. При снижении давления в полости А до величины, равной нижнему пределу срабатывания регулятора давления, усилие пру
