Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 26431
Опубліковано: 25.09.2007
Автори: Малахов Євгеній Валерійович, Шарапов Валерій Михайлович, Сотула Жанна Василівна
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальний контур та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано в вигляді генератора електричної напруги у формі меандра, а вимірювальний контур виконано в формі Т-подібного RC-фільтра нижніх частот, в якому як ємність використано біморфний п'єзоелемент, що контролюється.
Текст

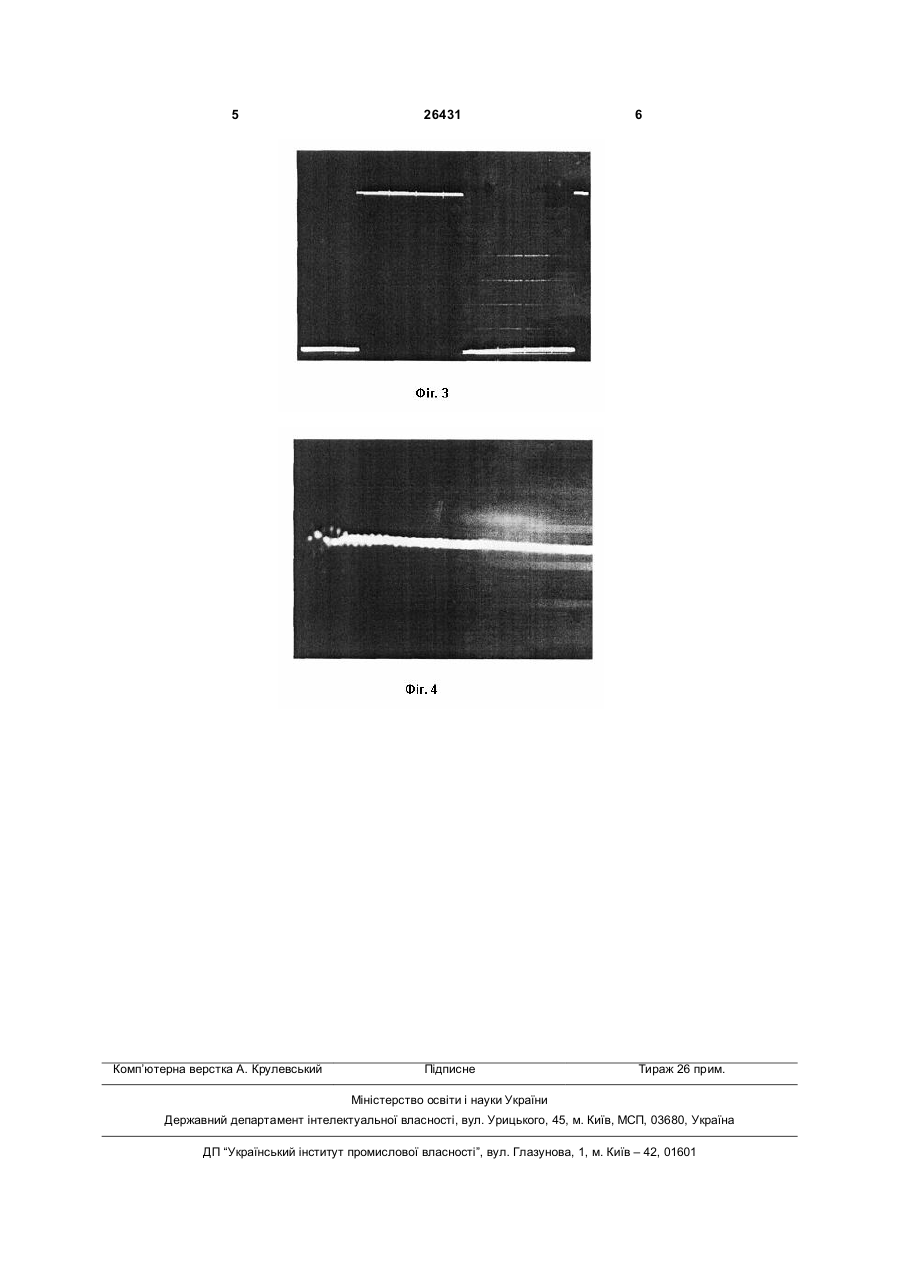

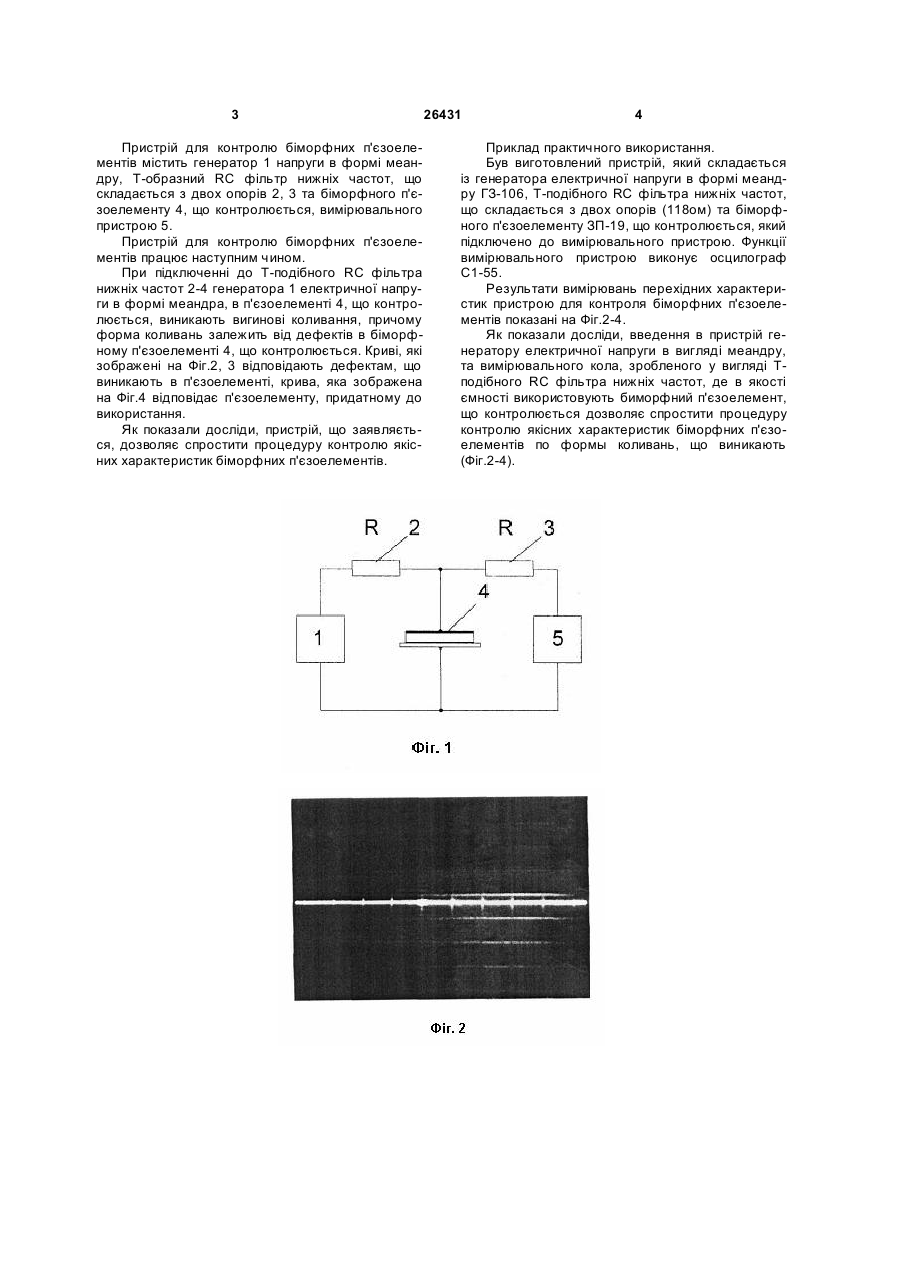

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коли 3 Пристрій для контролю біморфних п'єзоелементів містить генератор 1 напруги в формі меандру, Т-образний RC фільтр нижніх частот, що складається з двох опорів 2, 3 та біморфного п'єзоелементу 4, що контролюється, вимірювального пристрою 5. Пристрій для контролю біморфних п'єзоелементів працює наступним чином. При підключенні до Т-подібного RC фільтра нижніх частот 2-4 генератора 1 електричної напруги в формі меандра, в п'єзоелементі 4, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п'єзоелементі 4, що контролюється. Криві, які зображені на Фіг.2, 3 відповідають дефектам, що виникають в п'єзоелементі, крива, яка зображена на Фіг.4 відповідає п'єзоелементу, придатному до використання. Як показали досліди, пристрій, що заявляється, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів. 26431 4 Приклад практичного використання. Був виготовлений пристрій, який складається із генератора електричної напруги в формі меандру ГЗ-106, Т-подібного RC фільтра нижніх частот, що складається з двох опорів (118ом) та біморфного п'єзоелементу ЗП-19, що контролюється, який підключено до вимірювального пристрою. Функції вимірювального пристрою виконує осцилограф С1-55. Результати вимірювань перехідних характеристик пристрою для контроля біморфних п'єзоелементів показані на Фіг.2-4. Як показали досліди, введення в пристрій генератору електричної напруги в вигляді меандру, та вимірювального кола, зробленого у вигляді Тподібного RC фільтра нижніх частот, де в якості ємності використовують биморфний п'єзоелемент, що контролюється дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів по формы коливань, що виникають (Фіг.2-4). 5 Комп’ютерна верстка А. Крулевський 26431 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
