Пристрій для контролю біморфних п’єзоелементів
Номер патенту: 24797
Опубліковано: 10.07.2007
Автори: Шарапов Валерій Михайлович, Гуржій Андрій Миколайович, Сотула Жанна Василівна
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальний контур та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано у вигляді генератора електричної напруги у формі меандра, а вимірювальний контур виконано в формі інтегруючого RC-ланцюга, причому як ємність інтегруючого ланцюга використано біморфний п'єзоелемент, що контролюється.
Текст

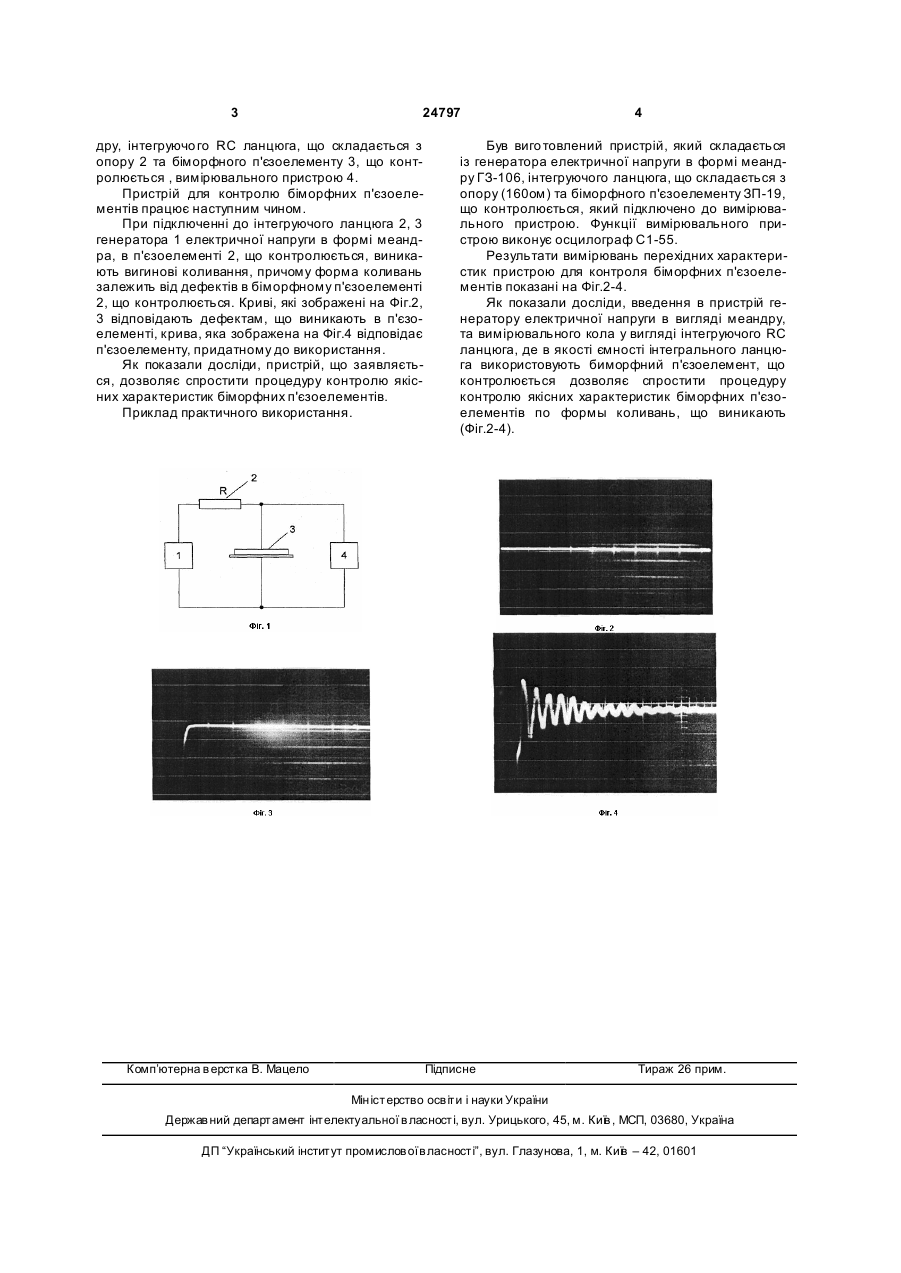

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коли 3 24797 дру, інтегруючо го RC ланцюга, що складається з опору 2 та біморфного п'єзоелементу 3, що контролюється , вимірювального пристрою 4. Пристрій для контролю біморфних п'єзоелементів працює наступним чином. При підключенні до інтегруючого ланцюга 2, 3 генератора 1 електричної напруги в формі меандра, в п'єзоелементі 2, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п'єзоелементі 2, що контролюється. Криві, які зображені на Фіг.2, 3 відповідають дефектам, що виникають в п'єзоелементі, крива, яка зображена на Фіг.4 відповідає п'єзоелементу, придатному до використання. Як показали досліди, пристрій, що заявляється, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів. Приклад практичного використання. Комп’ютерна в ерстка В. Мацело 4 Був виго товлений пристрій, який складається із генератора електричної напруги в формі меандру ГЗ-106, інтегруючого ланцюга, що складається з опору (160ом) та біморфного п'єзоелементу ЗП-19, що контролюється, який підключено до вимірювального пристрою. Функції вимірювального пристрою виконує осцилограф С1-55. Результати вимірювань перехідних характеристик пристрою для контроля біморфних п'єзоелементів показані на Фіг.2-4. Як показали досліди, введення в пристрій генератору електричної напруги в вигляді меандру, та вимірювального кола у вигляді інтегруючого RC ланцюга, де в якості ємності інтегрального ланцюга використовують биморфний п'єзоелемент, що контролюється дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів по формы коливань, що виникають (Фіг.2-4). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for bimorph piezoelectric elements control
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Sotula Zhanna Vasylivna
Назва патенту російськоюУтройство для контроля биморфных пьезоэлементов
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: контролю, пристрій, п'єзоелементів, біморфних
