Система холодильника з переглядом телебачення

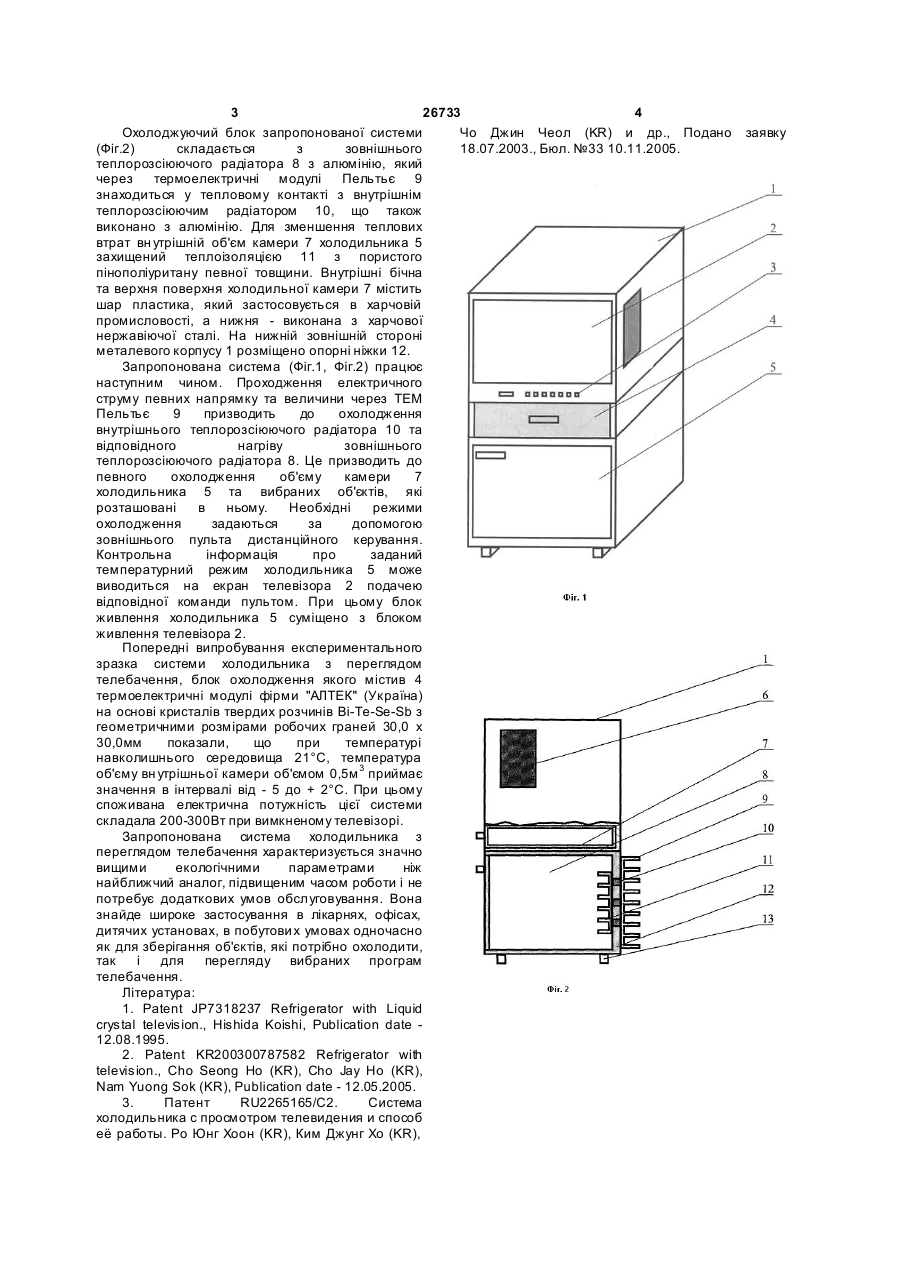

Система холодильника з переглядом телебачення, що містить побутовий холодильник, телевізор та пульт дистанційного керування, яка відрізняє ться тим, що містить термоелектричний блок охолодження з модулів Пельтьє та теплорозсіюючих радіаторів охолодження і нагріву. (19) (21) u200703560 (22) 02.04.2007 (24) 10.10.2007 (72) АНАТИЧУК ЛУК'ЯН ІВАНОВИЧ, U A (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA (56) 3 26733 4 Охолоджуючий блок запропонованої системи Чо Джин Чеол (KR) и др., Подано (Фіг.2) складається з зовнішнього 18.07.2003., Бюл. №33 10.11.2005. теплорозсіюючого радіатора 8 з алюмінію, який через термоелектричні модулі Пельтьє 9 знаходиться у тепловому контакті з внутрішнім теплорозсіюючим радіатором 10, що також виконано з алюмінію. Для зменшення теплових втрат вн утрішній об'єм камери 7 холодильника 5 захищений теплоізоляцією 11 з пористого пінополіуритану певної товщини. Внутрішні бічна та верхня поверхня холодильної камери 7 містить шар пластика, який застосовується в харчовій промисловості, а нижня - виконана з харчової нержавіючої сталі. На нижній зовнішній стороні металевого корпусу 1 розміщено опорні ніжки 12. Запропонована система (Фіг.1, Фіг.2) працює наступним чином. Проходження електричного струму певних напрямку та величини через ТЕМ Пельтьє 9 призводить до охолодження внутрішнього теплорозсіюючого радіатора 10 та відповідного нагріву зовнішнього теплорозсіюючого радіатора 8. Це призводить до певного охолодження об'єму камери 7 холодильника 5 та вибраних об'єктів, які розташовані в ньому. Необхідні режими охолодження задаються за допомогою зовнішнього пульта дистанційного керування. Контрольна інформація про заданий температурний режим холодильника 5 може виводиться на екран телевізора 2 подачею відповідної команди пультом. При цьому блок живлення холодильника 5 суміщено з блоком живлення телевізора 2. Попередні випробування експериментального зразка системи холодильника з переглядом телебачення, блок охолодження якого містив 4 термоелектричні модулі фірми "АЛТЕК" (Україна) на основі кристалів твердих розчинів Bi-Te-Se-Sb з геометричними розмірами робочих граней 30,0 x 30,0мм показали, що при температурі навколишнього середовища 21°С, температура об'єму вн утрішньої камери об'ємом 0,5м 3 приймає значення в інтервалі від - 5 до + 2°С. При цьому споживана електрична потужність цієї системи складала 200-300Вт при вимкненому телевізорі. Запропонована система холодильника з переглядом телебачення характеризується значно вищими екологічними параметрами ніж найближчий аналог, підвищеним часом роботи і не потребує додаткових умов обслуговування. Вона знайде широке застосування в лікарнях, офісах, дитячих установах, в побутови х умовах одночасно як для зберігання об'єктів, які потрібно охолодити, так і для перегляду вибраних програм телебачення. Література: 1. Patent JP7318237 Refrigerator with Liquid crystal television., Hishida Koishi, Publication date 12.08.1995. 2. Patent KR200300787582 Refrigerator with television., Cho Seong Ho (KR), Cho Jay Ho (KR), Nam Yuong Sok (KR), Publication date - 12.05.2005. 3. Патент RU2265165/C2. Система холодильника с просмотром телевидения и способ её работы. Ро Юнг Хоон (KR), Ким Джунг Хо (KR), заявку
