Поршневий палець
Номер патенту: 26900
Опубліковано: 10.10.2007
Автори: Чайковський Олександр Борисович, Котляренко Андрій Олегович, Корольов Петро Володимирович, Лушников Вячеслав Михайлович
Формула / Реферат
Поршневий палець двигуна внутрішнього згоряння, обмежений циліндричною зовнішньою поверхнею і складною внутрішньою поверхнею, який відрізняється тим, що внутрішня поверхня пальця в поздовжньому перерізі виконана по дугам кіл радіусами:
- дуга кола в середині пальця на ділянці під шатуном,
- дуга кола під бобишками поршня,
- дуга кола переходу від дуги радіуса до дуги радіуса , при цьому:
де:
- задана довжина пальця;
- задана довжина втулки шатуна;
- найменший внутрішній розрахунковий діаметр пальця;
- заданий зовнішній діаметр пальця;
- товщина стінки на торцях пальця;
- задана довжина пальця під бобишкою поршня.
Текст

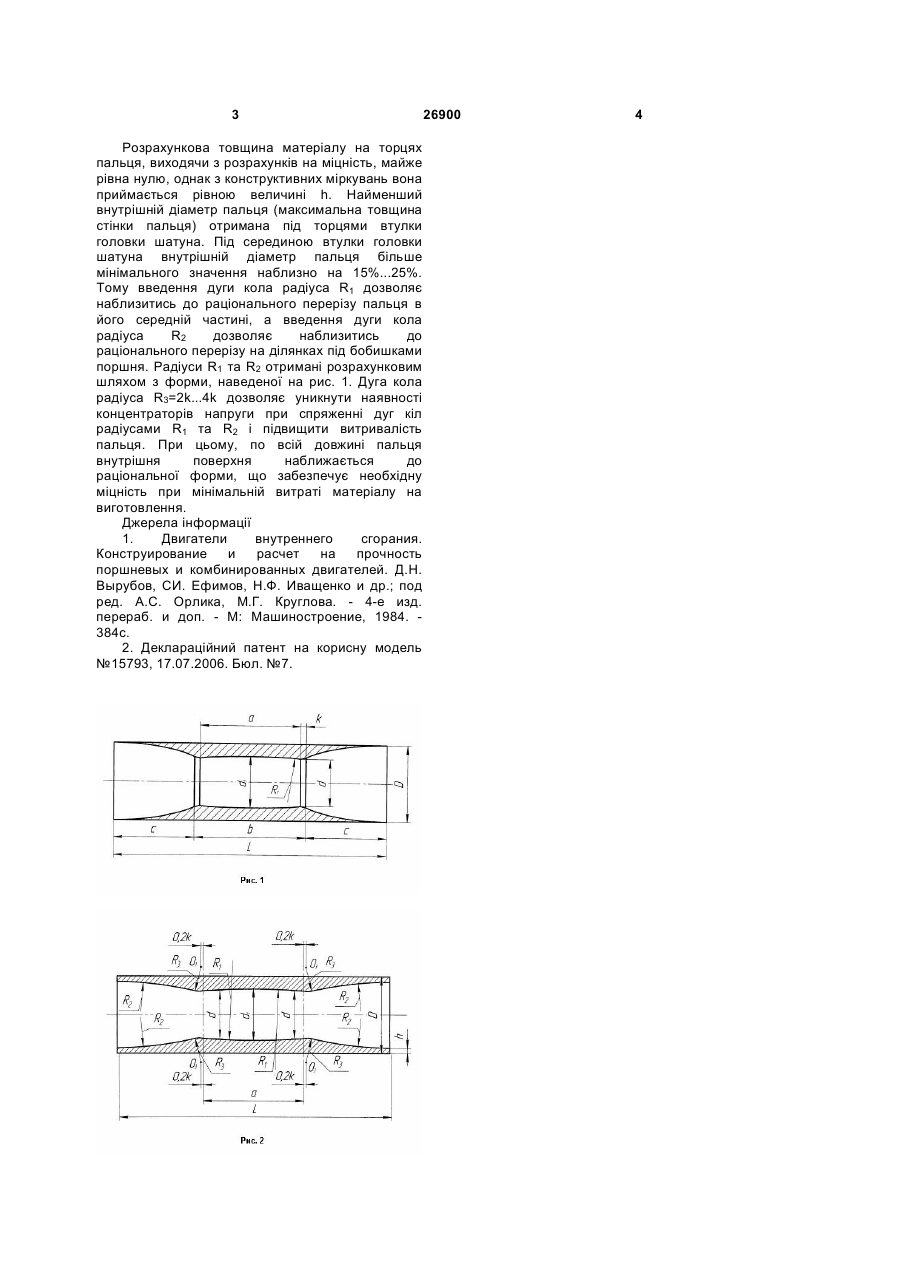

Поршневий палець двигуна внутрішнього згоряння, обмежений циліндричною зовнішньою поверхнею і складною внутрішньою поверхнею, який відрізняється тим, що внутрішня поверхня пальця в поздовжньому перерізі виконана по 2 3 Розрахункова товщина матеріалу на торцях пальця, виходячи з розрахунків на міцність, майже рівна нулю, однак з конструктивних міркувань вона приймається рівною величині h. Найменший внутрішній діаметр пальця (максимальна товщина стінки пальця) отримана під торцями втулки головки шатуна. Під серединою втулки головки шатуна внутрішній діаметр пальця більше мінімального значення наблизно на 15%...25%. Тому введення дуги кола радіуса R1 дозволяє наблизитись до раціонального перерізу пальця в його середній частині, а введення дуги кола радіуса R2 дозволяє наблизитись до раціонального перерізу на ділянках під бобишками поршня. Радіуси R1 та R2 отримані розрахунковим шляхом з форми, наведеної на рис. 1. Дуга кола радіуса R3=2k...4k дозволяє уникнути наявності концентраторів напруги при спряженні дуг кіл радіусами R1 та R2 і підвищити витривалість пальця. При цьому, по всій довжині пальця внутрішня поверхня наближається до раціональної форми, що забезпечує необхідну міцність при мінімальній витраті матеріалу на виготовлення. Джерела інформації 1. Двигатели внутреннего сгорания. Конструирование и расчет на прочность поршневых и комбинированных двигателей. Д.Н. Вырубов, СИ. Ефимов, Н.Ф. Иващенко и др.; под ред. А.С. Орлика, М.Г. Круглова. - 4-е изд. перераб. и доп. - М: Машиностроение, 1984. 384с. 2. Деклараційний патент на корисну модель №15793, 17.07.2006. Бюл. №7. 26900 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWrist pin
Автори англійськоюLushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Koroliov Petro Volodymyrovych, Kotliarenko Andrii Olehovych
Назва патенту російськоюПоршневой палец
Автори російськоюЛушников Вячеслав Михайлович, Чайковський Александр Борисович, Королев Петр Владимирович, Котляренко Андрей Олегович
МПК / Мітки
МПК: F16J 1/10
