Логічний елемент “перетин”
Номер патенту: 26974
Опубліковано: 10.10.2007
Автори: Семенова Олена Олександрівна, Войцеховська Ольга Олександрівна
Формула / Реферат
Логічний елемент "перетин", який містить змішувач і перемикач, який відрізняється тим, що у нього введено другий змішувач, другий перемикач, фільтр нижніх частот, фільтр верхніх частот, вихід першого змішувача з'єднаний з першим входом другого змішувача, вихід якого з'єднаний з першим входом фільтра верхніх частот і першим входом фільтра нижніх частот, вихід якого з'єднаний з керуючим входом першого перемикача, вихід фільтра верхніх частот з'єднаний з керуючим входом другого перемикача.
Текст

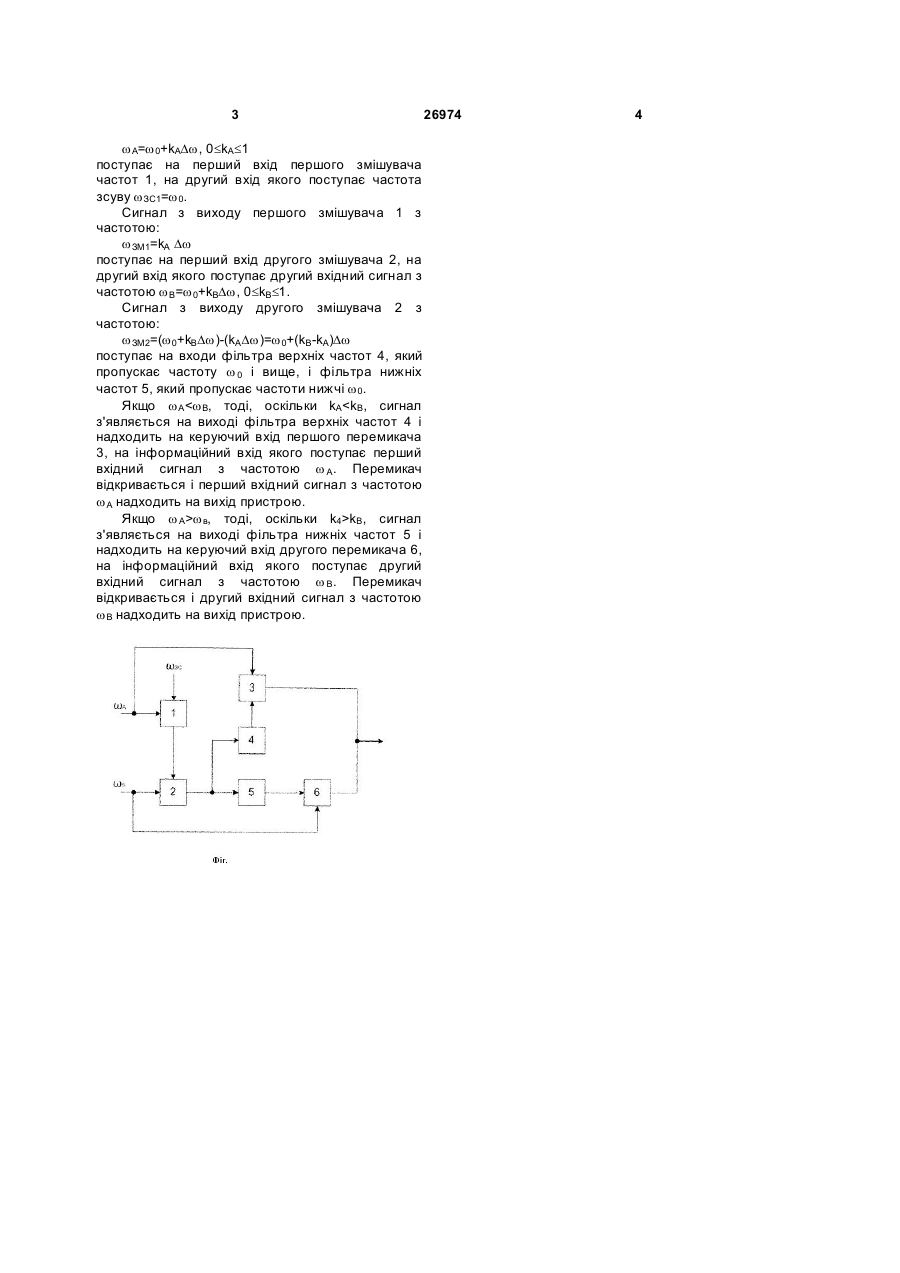

Логічний елемент "перетин", який містить змішувач і перемикач, який відрізняється тим, що 3 w А=w 0+kАDw, 0£kА£1 поступає на перший вхід першого змішувача частот 1, на другий вхід якого поступає частота зсуву w ЗС1=w 0. Сигнал з виходу першого змішувача 1 з частотою: w ЗМ1=kA Dw поступає на перший вхід другого змішувача 2, на другий вхід якого поступає другий вхідний сигнал з частотою w В=w 0+kВDw, 0£kВ£1. Сигнал з виходу другого змішувача 2 з частотою: w ЗМ2=(w 0+kBDw)-(kADw)=w 0+(kB-kА)Dw поступає на входи фільтра верхніх частот 4, який пропускає частоту w 0 і вище, і фільтра нижніх частот 5, який пропускає частоти нижчі w 0. Якщо w А
ДивитисяДодаткова інформація
Назва патенту англійськоюLogic element crossing
Автори англійськоюSemenova Olena Oleksandrivna, Voitsekhovska Olha Oleksandrivna
Назва патенту російськоюЛогический элемент пересечение
Автори російськоюСеменова Елена Александровна, Войцеховская Ольга Александровна
МПК / Мітки
МПК: H03K 19/20
Мітки: елемент, логічний, перетин
