Датчик рівня сипучих матеріалів
Номер патенту: 27132
Опубліковано: 25.10.2007
Автори: Сушко Іван Ількович, Білянський Василь Володимирович, Пйонтик Людвіг Денисович, Добрянський Богдан Іванович, Матвієвський Володимир Антонович
Формула / Реферат
Датчик рівня сипучих матеріалів, який включає корпус, світлодіод інфрачервоних променів, фоторезистор та світловідбиваючий екран, який відрізняється тим, що корпус виконаний з отворами, в яких встановлені світлодіод і фоторезистор, що знаходяться по одну сторону від сипучого матеріалу, при цьому виконані з можливістю випромінювання в напрямку від світлодіода до фоторезистора через світловидбиваючий екран, який розташований на відстані по другу сторону сипучого матеріалу.
Текст

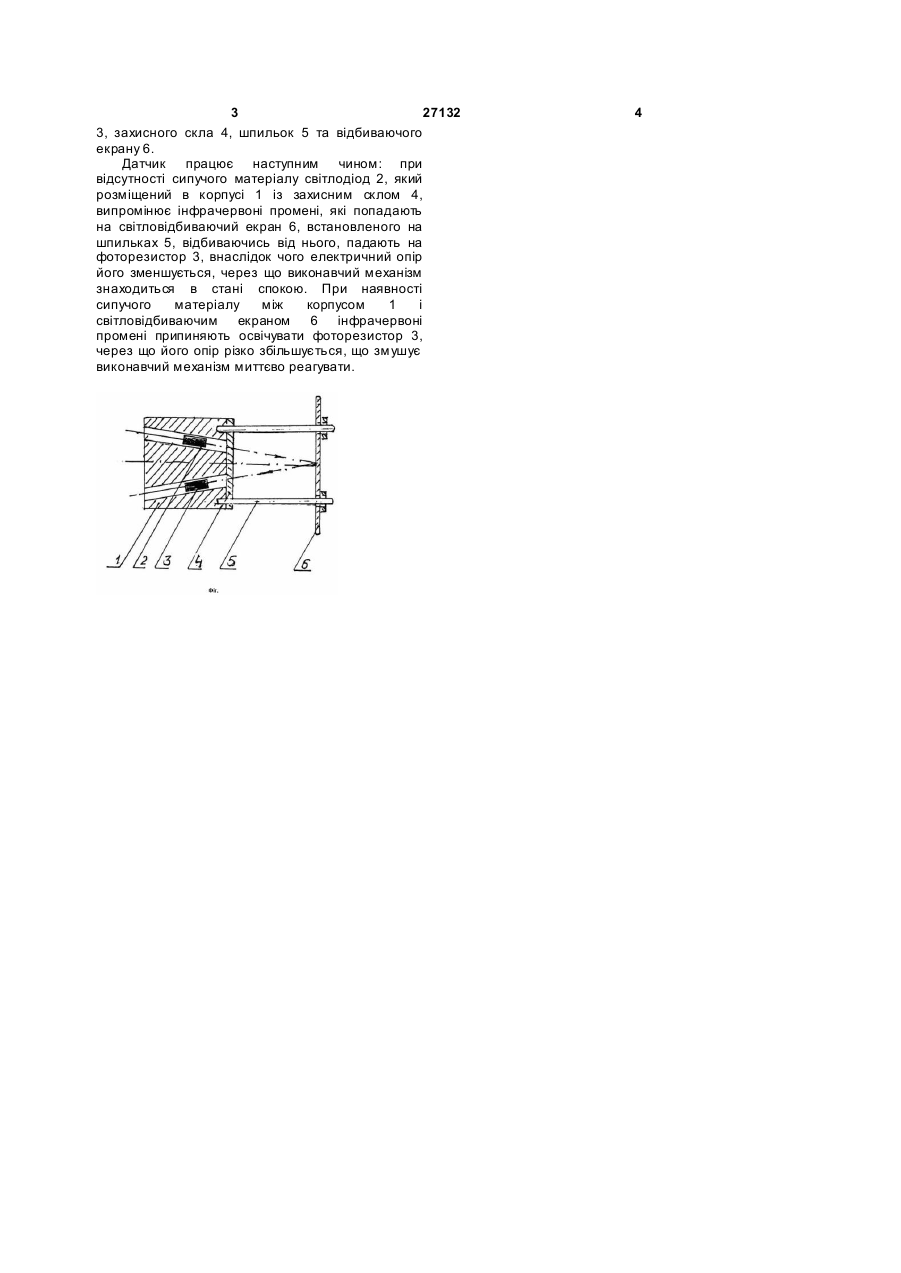

Датчик рівня сипучих матеріалів, який включає корпус, світлодіод інфрачервоних променів, фоторезистор та світловідбиваючий екран, який відрізняє ться тим, що корпус виконаний з отворами, в яких встановлені світлодіод і фоторезистор, що знаходяться по одну сторону від сипучого матеріалу, при цьому виконані з можливістю випромінювання в напрямку від світлодіода до фоторезистора через світловидбиваючий екран, який розташований на відстані по другу сторону сипучого матеріалу. (19) (21) u200701719 (22) 19.02.2007 (24) 25.10.2007 (72) МАТВІЄВСЬКИЙ ВОЛОДИМИР АНТОНОВИЧ, UA, ПЙОНТИК ЛЮДВІГ ДЕНИСОВИЧ, UA, ДОБРЯНСЬКИЙ БОГДАН ІВАНОВИЧ, UA, БІЛЯНСЬКИЙ ВАСИЛЬ ВОЛОДИМИРОВИЧ, UA, СУШКО ІВАН ІЛЬКОВИЧ, U A (73) ЗАХІДНИЙ ФІЛІАЛ Н АЦІОН АЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА", UA 3 27132 3, захисного скла 4, шпильок 5 та відбиваючого екрану 6. Датчик працює наступним чином: при відсутності сипучого матеріалу світлодіод 2, який розміщений в корпусі 1 із захисним склом 4, випромінює інфрачервоні промені, які попадають на світловідбиваючий екран 6, встановленого на шпильках 5, відбиваючись від нього, падають на фоторезистор 3, внаслідок чого електричний опір його зменшується, через що виконавчий механізм знаходиться в стані спокою. При наявності сипучого матеріалу між корпусом 1 і світловідбиваючим екраном 6 інфрачервоні промені припиняють освічувати фоторезистор 3, через що його опір різко збільшується, що змушує виконавчий механізм миттєво реагувати. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюLevel transducer for free-flowing material
Автори англійськоюMatviievskyi Volodymyr Antonovych, Piontyk Liudvih Denysovych, Dobrianskyi Bohdan Ivanovych, Bilianskyi Vasyl Volodymyrovych, Sushko Ivan Ilkovych
Назва патенту російськоюДатчик уровня сыпучего материала
Автори російськоюМатвиевский Владимир Антонович, Пйонтик Людвиг Денисович, Добрянский Богдан Иванович, Билянский Василий Владимирович, Сушко Иван Илькович
МПК / Мітки
МПК: G01F 23/14
Мітки: рівня, сипучих, матеріалів, датчик
