Полімерна композиція

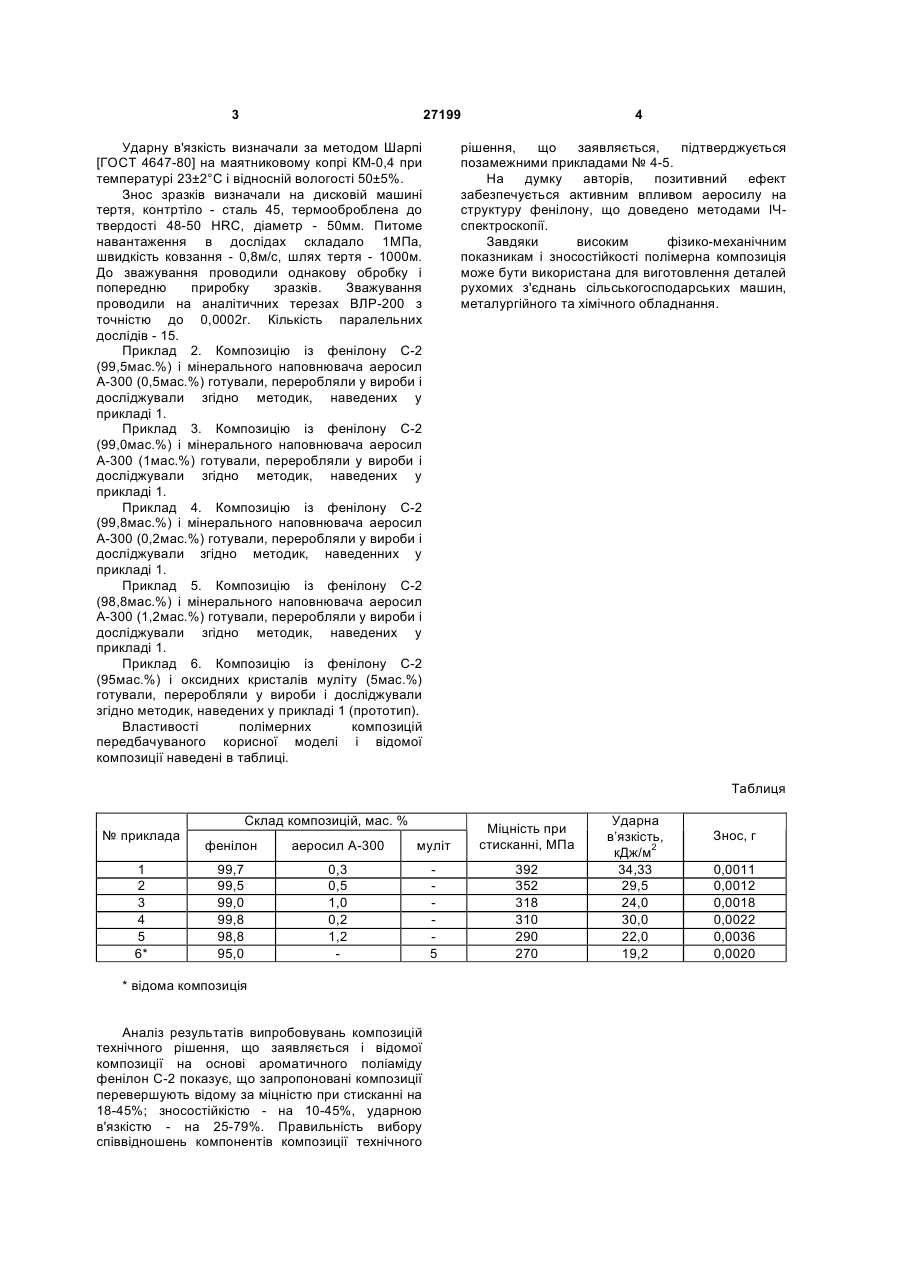

Полімерна композиція, що містить ароматичний поліамід фенілон С-2 і мінеральний наповнювач, яка відрізняється тим, що як мінеральний наповнювач вона містить порошкоподібний аеросил при такому співвідношенні компонентів, мас. %: аеросил А-300 0,3-1,0 фенілон С-2 99,7-99,0. (19) (21) u200705164 (22) 11.05.2007 (24) 25.10.2007 (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, UA, ЛІПАТОВ ЮРІЙ СЕРГІЙОВИЧ, UA, АРЛАМОВА НІНА ТЕДЖЕНІВНА, UA, КОЗЛОВ ГЄОРГІЙ ВЛАДІМІРОВІЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) 3 27199 Ударну в'язкість визначали за методом Шарпі [ГОСТ 4647-80] на маятниковому копрі КМ-0,4 при температурі 23±2°С і відносній вологості 50±5%. Знос зразків визначали на дисковій машині тертя, контртіло - сталь 45, термооброблена до твердості 48-50 HRC, діаметр - 50мм. Питоме навантаження в дослідах складало 1МПа, швидкість ковзання - 0,8м/с, шлях тертя - 1000м. До зважування проводили однакову обробку і попередню приробку зразків. Зважування проводили на аналітичних терезах ВЛР-200 з точністю до 0,0002г. Кількість паралельних дослідів - 15. Приклад 2. Композицію із фенілону С-2 (99,5мас.%) і мінерального наповнювача аеросил А-300 (0,5мас.%) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 3. Композицію із фенілону С-2 (99,0мас.%) і мінерального наповнювача аеросил А-300 (1мас.%) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 4. Композицію із фенілону С-2 (99,8мас.%) і мінерального наповнювача аеросил А-300 (0,2мас.%) готували, переробляли у вироби і досліджували згідно методик, наведенних у прикладі 1. Приклад 5. Композицію із фенілону С-2 (98,8мас.%) і мінерального наповнювача аеросил А-300 (1,2мас.%) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1. Приклад 6. Композицію із фенілону С-2 (95мас.%) і оксидних кристалів муліту (5мас.%) готували, переробляли у вироби і досліджували згідно методик, наведених у прикладі 1 (прототип). Властивості полімерних композицій передбачуваного корисної моделі і відомої композиції наведені в таблиці. 4 рішення, що заявляється, підтверджується позамежними прикладами № 4-5. На думку авторів, позитивний ефект забезпечується активним впливом аеросилу на структуру фенілону, що доведено методами ІЧспектроскопії. Завдяки високим фізико-механічним показникам і зносостійкості полімерна композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, металургійного та хімічного обладнання. Таблиця № приклада 1 2 3 4 5 6* Склад композицій, мас. % фенілон аеросил А-300 муліт Міцність при стисканні, МПа 99,7 99,5 99,0 99,8 98,8 95,0 0,3 0,5 1,0 0,2 1,2 5 392 352 318 310 290 270 * відома композиція Аналіз результатів випробовувань композицій технічного рішення, що заявляється і відомої композиції на основі ароматичного поліаміду фенілон С-2 показує, що запропоновані композиції перевершують відому за міцністю при стисканні на 18-45%; зносостійкістю - на 10-45%, ударною в'язкістю - на 25-79%. Правильність вибору співвідношень компонентів композиції технічного Ударна в’язкість, кДж/м2 34,33 29,5 24,0 30,0 22,0 19,2 Знос, г 0,0011 0,0012 0,0018 0,0022 0,0036 0,0020
