Стабілізатор вертикального наведення безпечної стрільби бойової машини піхоти

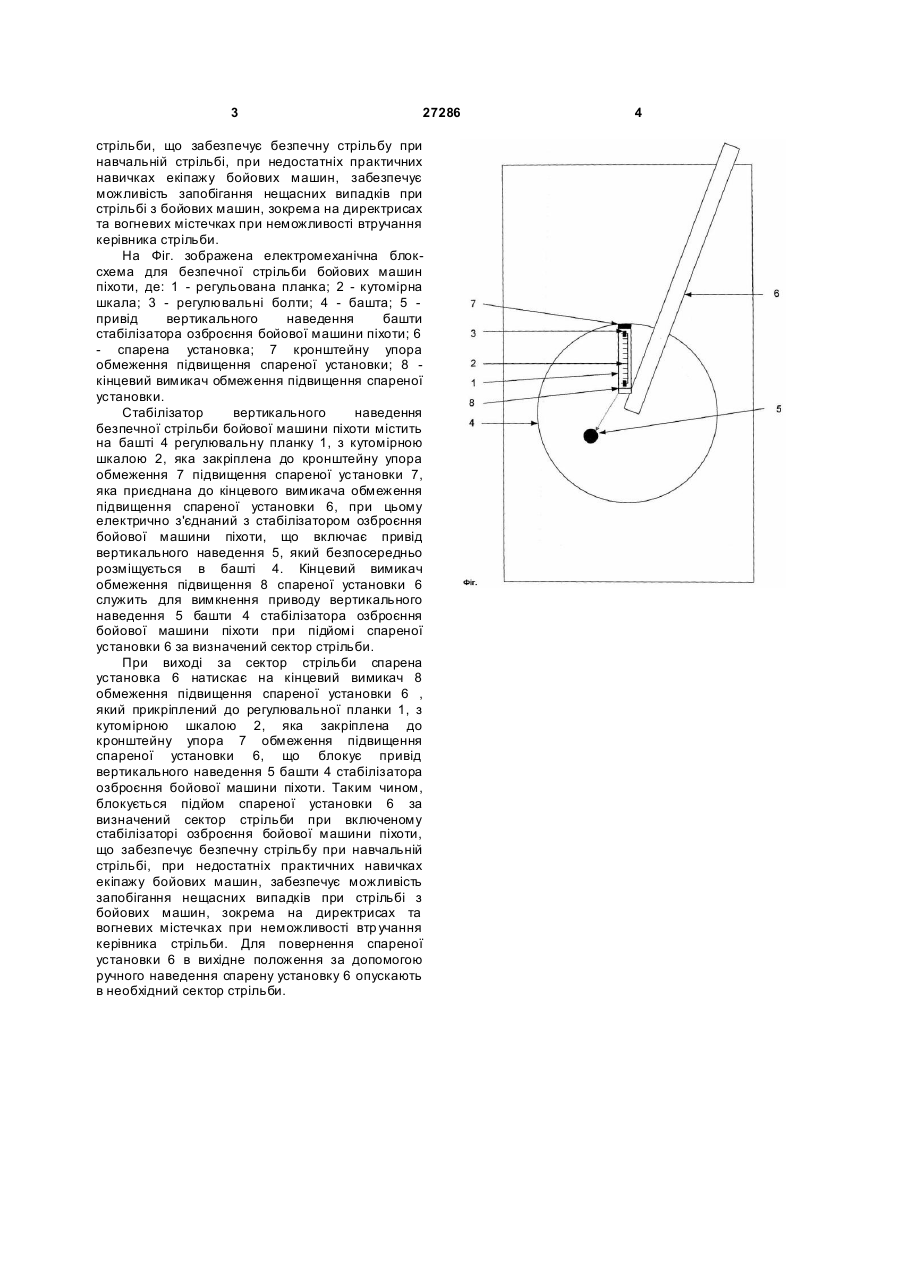

Стабілізатор вертикального наведення безпечної стрільби бойової машини піхоти, який 3 27286 стрільби, що забезпечує безпечну стрільбу при навчальній стрільбі, при недостатніх практичних навичках екіпажу бойових машин, забезпечує можливість запобігання нещасних випадків при стрільбі з бойових машин, зокрема на директрисах та вогневих містечках при неможливості втручання керівника стрільби. На Фіг. зображена електромеханічна блоксхема для безпечної стрільби бойових машин піхоти, де: 1 - регульована планка; 2 - кутомірна шкала; 3 - регулювальні болти; 4 - башта; 5 привід вертикального наведення башти стабілізатора озброєння бойової машини піхоти; 6 - спарена установка; 7 кронштейну упора обмеження підвищення спареної установки; 8 кінцевий вимикач обмеження підвищення спареної установки. Стабілізатор вертикального наведення безпечної стрільби бойової машини піхоти містить на башті 4 регулювальну планку 1, з кутомірною шкалою 2, яка закріплена до кронштейну упора обмеження 7 підвищення спареної установки 7, яка приєднана до кінцевого вимикача обмеження підвищення спареної установки 6, при цьому електрично з'єднаний з стабілізатором озброєння бойової машини піхоти, що включає привід вертикального наведення 5, який безпосередньо розміщується в башті 4. Кінцевий вимикач обмеження підвищення 8 спареної установки 6 служить для вимкнення приводу вертикального наведення 5 башти 4 стабілізатора озброєння бойової машини піхоти при підйомі спареної установки 6 за визначений сектор стрільби. При виході за сектор стрільби спарена установка 6 натискає на кінцевий вимикач 8 обмеження підвищення спареної установки 6 , який прикріплений до регулювальної планки 1, з кутомірною шкалою 2, яка закріплена до кронштейну упора 7 обмеження підвищення спареної установки 6, що блокує привід вертикального наведення 5 башти 4 стабілізатора озброєння бойової машини піхоти. Таким чином, блокується підйом спареної установки 6 за визначений сектор стрільби при включеному стабілізаторі озброєння бойової машини піхоти, що забезпечує безпечну стрільбу при навчальній стрільбі, при недостатніх практичних навичках екіпажу бойових машин, забезпечує можливість запобігання нещасних випадків при стрільбі з бойових машин, зокрема на директрисах та вогневих містечках при неможливості втр учання керівника стрільби. Для повернення спареної установки 6 в вихідне положення за допомогою ручного наведення спарену установку 6 опускають в необхідний сектор стрільби. 4
