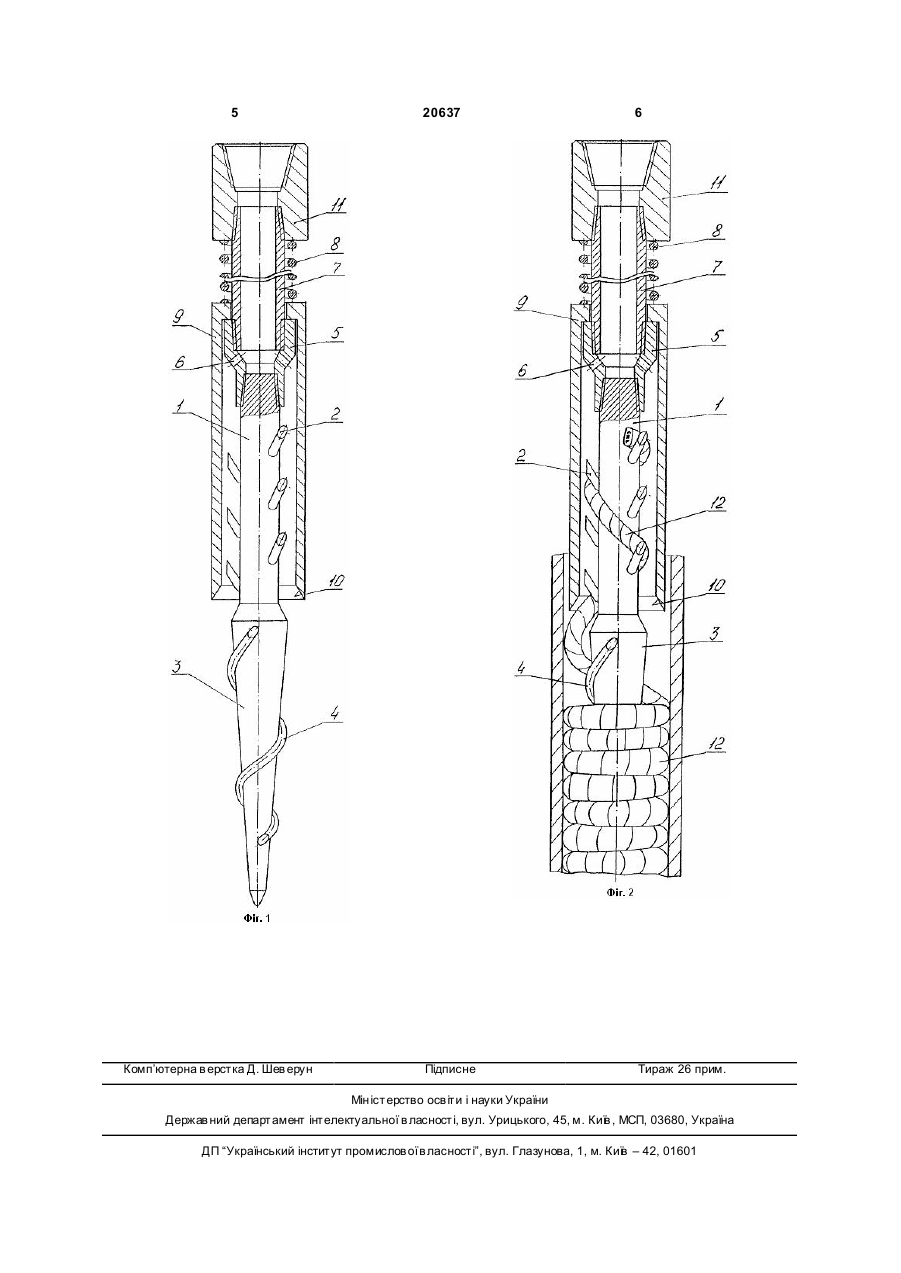

Вловлювач гнучкого елемента

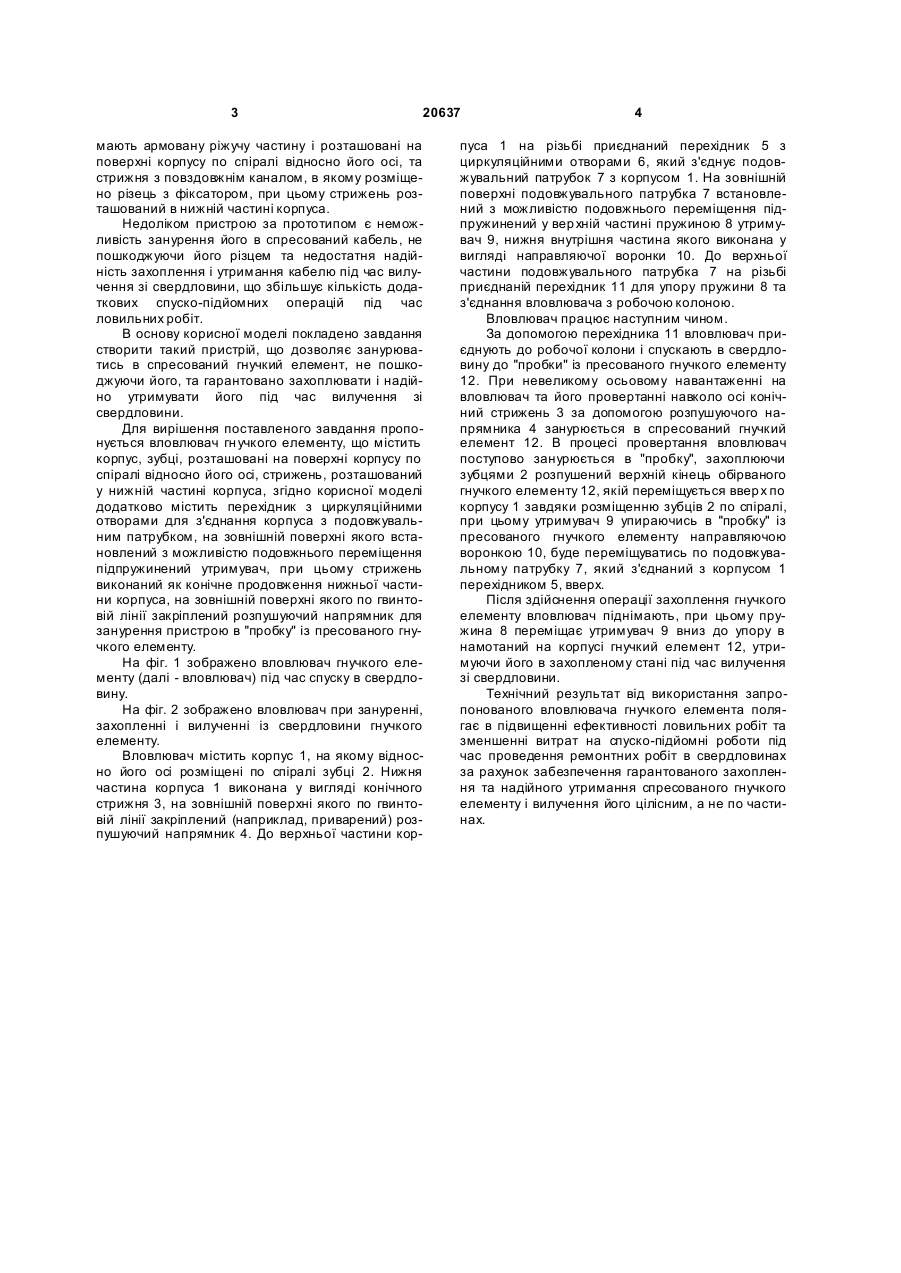

Вловлювач гнучкого елемента, що містить корпус, зубці, розташовані на поверхні корпусу по 3 20637 мають армовану ріжучу частину і розташовані на поверхні корпусу по спіралі відносно його осі, та стрижня з повздовжнім каналом, в якому розміщено різець з фіксатором, при цьому стрижень розташований в нижній частині корпуса. Недоліком пристрою за прототипом є немож ливість занурення його в спресований кабель, не пошкоджуючи його різцем та недостатня надійність захоплення і утримання кабелю під час вилучення зі свердловини, що збільшує кількість додаткових спуско-підйомних операцій під час ловильних робіт. В основу корисної моделі покладено завдання створити такий пристрій, що дозволяє занурюватись в спресований гнучкий елемент, не пошкоджуючи його, та гарантовано захоплювати і надійно утримувати його під час вилучення зі свердловини. Для вирішення поставленого завдання пропонується вловлювач гн учкого елементу, що містить корпус, зубці, розташовані на поверхні корпусу по спіралі відносно його осі, стрижень, розташований у нижній частині корпуса, згідно корисної моделі додатково містить перехідник з циркуляційними отворами для з'єднання корпуса з подовжувальним патрубком, на зовнішній поверхні якого встановлений з можливістю подовжнього переміщення підпружинений утримувач, при цьому стрижень виконаний як конічне продовження нижньої частини корпуса, на зовнішній поверхні якого по гвинтовій лінії закріплений розпушуючий напрямник для занурення пристрою в "пробку" із пресованого гнучкого елементу. На фіг. 1 зображено вловлювач гнучкого елементу (далі - вловлювач) під час спуску в свердловину. На фіг. 2 зображено вловлювач при зануренні, захопленні і вилученні із свердловини гнучкого елементу. Вловлювач містить корпус 1, на якому відносно його осі розміщені по спіралі зубці 2. Нижня частина корпуса 1 виконана у вигляді конічного стрижня 3, на зовнішній поверхні якого по гвинтовій лінії закріплений (наприклад, приварений) розпушуючий напрямник 4. До верхньої частини кор 4 пуса 1 на різьбі приєднаний перехідник 5 з циркуляційними отворами 6, який з'єднує подовжувальний патрубок 7 з корпусом 1. На зовнішній поверхні подовжувального патрубка 7 встановлений з можливістю подовжнього переміщення підпружинений у вер хній частині пружиною 8 утримувач 9, нижня внутрішня частина якого виконана у вигляді направляючої воронки 10. До верхньої частини подовжувального патрубка 7 на різьбі приєднаній перехідник 11 для упору пружини 8 та з'єднання вловлювача з робочою колоною. Вловлювач працює наступним чином. За допомогою перехідника 11 вловлювач приєднують до робочої колони і спускають в свердловину до "пробки" із пресованого гнучкого елементу 12. При невеликому осьовому навантаженні на вловлювач та його провертанні навколо осі конічний стрижень 3 за допомогою розпушуючого напрямника 4 занурюється в спресований гнучкий елемент 12. В процесі провертання вловлювач поступово занурюється в "пробку", захоплюючи зубцями 2 розпушений верхній кінець обірваного гнучкого елементу 12, якій переміщується ввер х по корпусу 1 завдяки розміщенню зубців 2 по спіралі, при цьому утримувач 9 упираючись в "пробку" із пресованого гнучкого елементу направляючою воронкою 10, буде переміщуватись по подовжувальному патрубку 7, який з'єднаний з корпусом 1 перехідником 5, вверх. Після здійснення операції захоплення гнучкого елементу вловлювач піднімають, при цьому пружина 8 переміщає утримувач 9 вниз до упору в намотаний на корпусі гнучкий елемент 12, утримуючи його в захопленому стані під час вилучення зі свердловини. Технічний результат від використання запропонованого вловлювача гнучкого елемента полягає в підвищенні ефективності ловильних робіт та зменшенні витрат на спуско-підйомні роботи під час проведення ремонтних робіт в свердловинах за рахунок забезпечення гарантованого захоплення та надійного утримання спресованого гнучкого елементу і вилучення його цілісним, а не по частинах. 5 Комп’ютерна в ерстка Д. Шев ерун 20637 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
