Пристрій для вимкнення електроенергії в початковій стадії викиду вугілля та газу

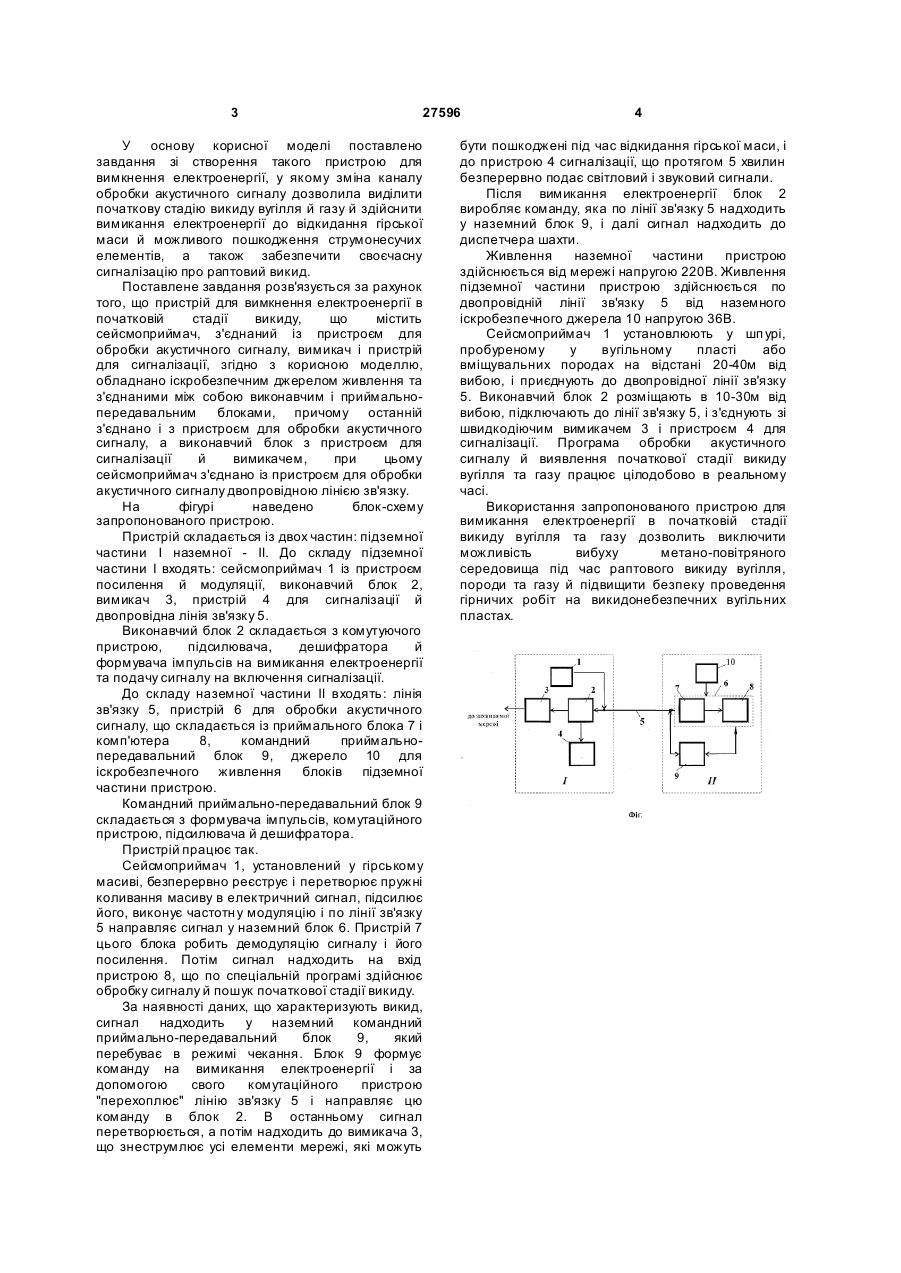

Пристрій для вимкнення електроенергії в початковій стадії викиду, що містить сейсмоприймач, з'єднаний із пристроєм для обробки акустичного сигналу, вимикач і пристрій для сигналізації, який відрізняється тим, що його обладнано іскробезпечним джерелом живлення та з'єднаними між собою виконавчим і приймальнопередавальним блоками, причому останній з'єднано також з пристроєм для обробки акустичного сигналу, а виконавчий блок - з пристроєм для сигналізації й вимикачем, при цьому сейсмоприймач з'єднано із пристроєм для обробки акустичного сигналу двопровідною лінією зв'язку. (19) (21) u200706470 (22) 11.06.2007 (24) 12.11.2007 (72) КОПТИКОВ ВІКТОР ПАВЛОВИЧ, UA, КОЛЧИН ГЕНАДІЙ ІВАНОВИЧ, UA, БУНЧИКОВ В'ЯЧЕСЛАВ МИКОЛАЙОВИЧ, UA, БОГОУДІНОВ РУСЛАН МУ ХАМЕТОВИЧ, U A, ДЕМИДОВ СЕРГІЙ АН АТОЛІЙОВИЧ, U A, ПЕТРОВ ВІКТОР ГЕННАДІЙОВИЧ, UA (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ, U A (56) 3 27596 У основу корисної моделі поставлено завдання зі створення такого пристрою для вимкнення електроенергії, у якому зміна каналу обробки акустичного сигналу дозволила виділити початкову стадію викиду вугілля й газу й здійснити вимикання електроенергії до відкидання гірської маси й можливого пошкодження струмонесучих елементів, а також забезпечити своєчасну сигналізацію про раптовий викид. Поставлене завдання розв'язується за рахунок того, що пристрій для вимкнення електроенергії в початковій стадії викиду, що містить сейсмоприймач, з'єднаний із пристроєм для обробки акустичного сигналу, вимикач і пристрій для сигналізації, згідно з корисною моделлю, обладнано іскробезпечним джерелом живлення та з'єднаними між собою виконавчим і приймальнопередавальним блоками, причому останній з'єднано і з пристроєм для обробки акустичного сигналу, а виконавчий блок з пристроєм для сигналізації й вимикачем, при цьому сейсмоприймач з'єднано із пристроєм для обробки акустичного сигналу двопровідною лінією зв'язку. На фігурі наведено блок-схему запропонованого пристрою. Пристрій складається із двох частин: підземної частини І наземної - ІІ. До складу підземної частини І входять: сейсмоприймач 1 із пристроєм посилення й модуляції, виконавчий блок 2, вимикач 3, пристрій 4 для сигналізації й двопровідна лінія зв'язку 5. Виконавчий блок 2 складається з комутуючого пристрою, підсилювача, дешифратора й формувача імпульсів на вимикання електроенергії та подачу сигналу на включення сигналізації. До складу наземної частини ІІ входять: лінія зв'язку 5, пристрій 6 для обробки акустичного сигналу, що складається із приймального блока 7 і комп'ютера 8, командний приймальнопередавальний блок 9, джерело 10 для іскробезпечного живлення блоків підземної частини пристрою. Командний приймально-передавальний блок 9 складається з формувача імпульсів, комутаційного пристрою, підсилювача й дешифратора. Пристрій працює так. Сейсмоприймач 1, установлений у гірському масиві, безперервно реєструє і перетворює пружні коливання масиву в електричний сигнал, підсилює його, виконує частотн у модуляцію і по лінії зв'язку 5 направляє сигнал у наземний блок 6. Пристрій 7 цього блока робить демодуляцію сигналу і його посилення. Потім сигнал надходить на вхід пристрою 8, що по спеціальній програмі здійснює обробку сигналу й пошук початкової стадії викиду. За наявності даних, що характеризують викид, сигнал надходить у наземний командний приймально-передавальний блок 9, який перебуває в режимі чекання. Блок 9 формує команду на вимикання електроенергії і за допомогою свого комутаційного пристрою "перехоплює" лінію зв'язку 5 і направляє цю команду в блок 2. В останньому сигнал перетворюється, а потім надходить до вимикача 3, що знеструмлює усі елементи мережі, які можуть 4 бути пошкоджені під час відкидання гірської маси, і до пристрою 4 сигналізації, що протягом 5 хвилин безперервно подає світловий і звуковий сигнали. Після вимикання електроенергії блок 2 виробляє команду, яка по лінії зв'язку 5 надходить у наземний блок 9, і далі сигнал надходить до диспетчера шахти. Живлення наземної частини пристрою здійснюється від мережі напругою 220В. Живлення підземної частини пристрою здійснюється по двопровідній лінії зв'язку 5 від наземного іскробезпечного джерела 10 напругою 36В. Сейсмоприймач 1 установлюють у шп урі, пробуреному у вугільному пласті або вміщувальних породах на відстані 20-40м від вибою, і приєднують до двопровідної лінії зв'язку 5. Виконавчий блок 2 розміщають в 10-30м від вибою, підключають до лінії зв'язку 5, і з'єднують зі швидкодіючим вимикачем 3 і пристроєм 4 для сигналізації. Програма обробки акустичного сигналу й виявлення початкової стадії викиду вугілля та газу працює цілодобово в реальному часі. Використання запропонованого пристрою для вимикання електроенергії в початковій стадії викиду вугілля та газу дозволить виключити можливість вибуху метано-повітряного середовища під час раптового викиду вугілля, породи та газу й підвищити безпеку проведення гірничих робіт на викидонебезпечних вугільних пластах.
