Переривчастий абразивний круг

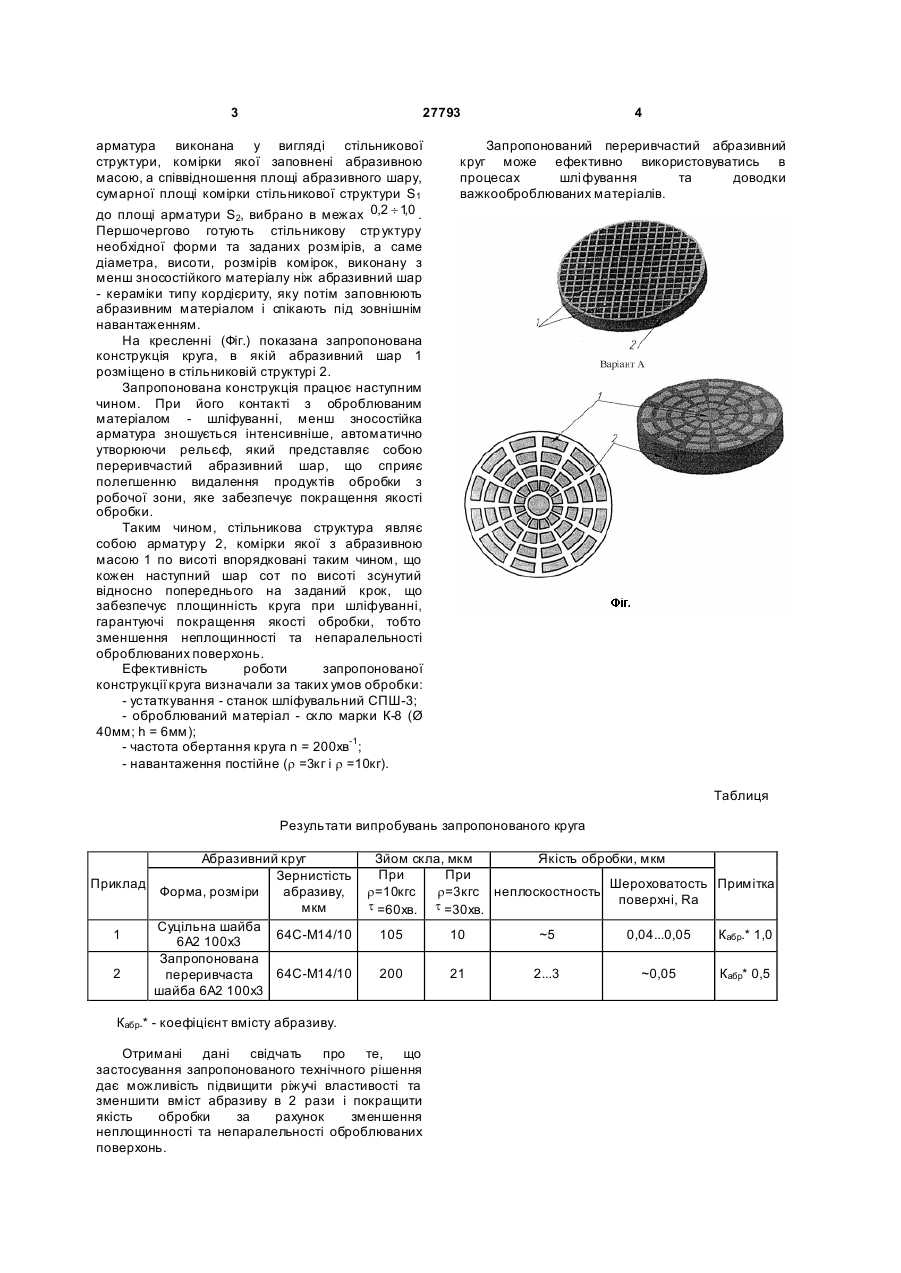

Переривчастий абразивний круг, що містить арматуру та саме абразивний шар, який відрізняє ться тим, що арматура виконана у вигляді стільникової структури, комірки якої заповнені абразивною масою, а співвідношення площі абразивного шару сумарної площі комірок стільникової структури S1 та площі арматури S2 вибрано в межах 0,2÷1,0. (19) (21) u200708491 (22) 24.07.2007 (24) 12.11.2007 (72) ТАЛАНЦЕВ ЛЕОНІД ЛЕОНІДОВИЧ, U A, ВОЛКОГОН ВОЛОДИМИР МИ ХАЙЛОВИЧ, UA, АВРАМЧУК СВІТЛАН А КОСТЯНТИНІВНА, U A, КРАВЧУК АНДРІЙ ВАЛЕНТИНОВИЧ, UA, ШАМРАЙ ОЛЕКС АНДР АФАН АСІЙОВИЧ, U A (73) ІНСТИТУТ ПРОБЛЕМ МАТЕРІАЛОЗНАВСТВА ІМ. І.М.ФРАНЦЕВИЧА НАН УКРАЇНИ, U A 3 27793 арматура виконана у вигляді стільникової структури, комірки якої заповнені абразивною масою, а співвідношення площі абразивного шару, сумарної площі комірки стільникової структури S1 , до площі арматури S2, вибрано в межах 0,2 ¸ 1 0 . 4 Запропонований переривчастий абразивний круг може ефективно використовуватись в процесах шлі фування та доводки важкооброблюваних матеріалів. Першочергово готують стільникову стр уктуру необхідної форми та заданих розмірів, а саме діаметра, висоти, розмірів комірок, виконану з менш зносостійкого матеріалу ніж абразивний шар - кераміки типу кордієриту, яку потім заповнюють абразивним матеріалом і спікають під зовнішнім навантаженням. На кресленні (Фіг.) показана запропонована конструкція круга, в якій абразивний шар 1 розміщено в стільниковій структурі 2. Запропонована конструкція працює наступним чином. При його контакті з оброблюваним матеріалом - шліфуванні, менш зносостійка арматура зношується інтенсивніше, автоматично утворюючи рельєф, який представляє собою переривчастий абразивний шар, що сприяє полегшенню видалення продуктів обробки з робочої зони, яке забезпечує покращення якості обробки. Таким чином, стільникова структура являє собою арматур у 2, комірки якої з абразивною масою 1 по висоті впорядковані таким чином, що кожен наступний шар сот по висоті зсунутий відносно попереднього на заданий крок, що забезпечує площинність круга при шліфуванні, гарантуючі покращення якості обробки, тобто зменшення неплощинності та непаралельності оброблюваних поверхонь. Ефективність роботи запропонованої конструкції круга визначали за таких умов обробки: - устаткування - станок шліфувальний СПШ-3; - оброблюваний матеріал - скло марки К-8 (Ø 40мм; h = 6мм); - частота обертання круга n = 200хв-1 ; - навантаження постійне (r =3кг і r =10кг). Таблиця Результати випробувань запропонованого круга Абразивний круг Зернистість Приклад Форма, розміри абразиву, мкм Суцільна шайба 1 64С-М14/10 6А2 100x3 Запропонована 2 64С-М14/10 переривчаста шайба 6А2 100x3 Зйом скла, мкм Якість обробки, мкм При При Шероховатость Примітка r=10кгс r=3кгс неплоскостность поверхні, Ra t =60хв. t =30хв. 105 10 ~5 0,04...0,05 Кабр.* 1,0 200 21 2...3 ~0,05 Кабр* 0,5 Кабр.* - коефіцієнт вмісту абразиву. Отримані дані свідчать про те, що застосування запропонованого технічного рішення дає можливість підвищити ріжучі властивості та зменшити вміст абразиву в 2 рази і покращити якість обробки за рахунок зменшення неплощинності та непаралельності оброблюваних поверхонь.
