Перервний збірний абразивний круг

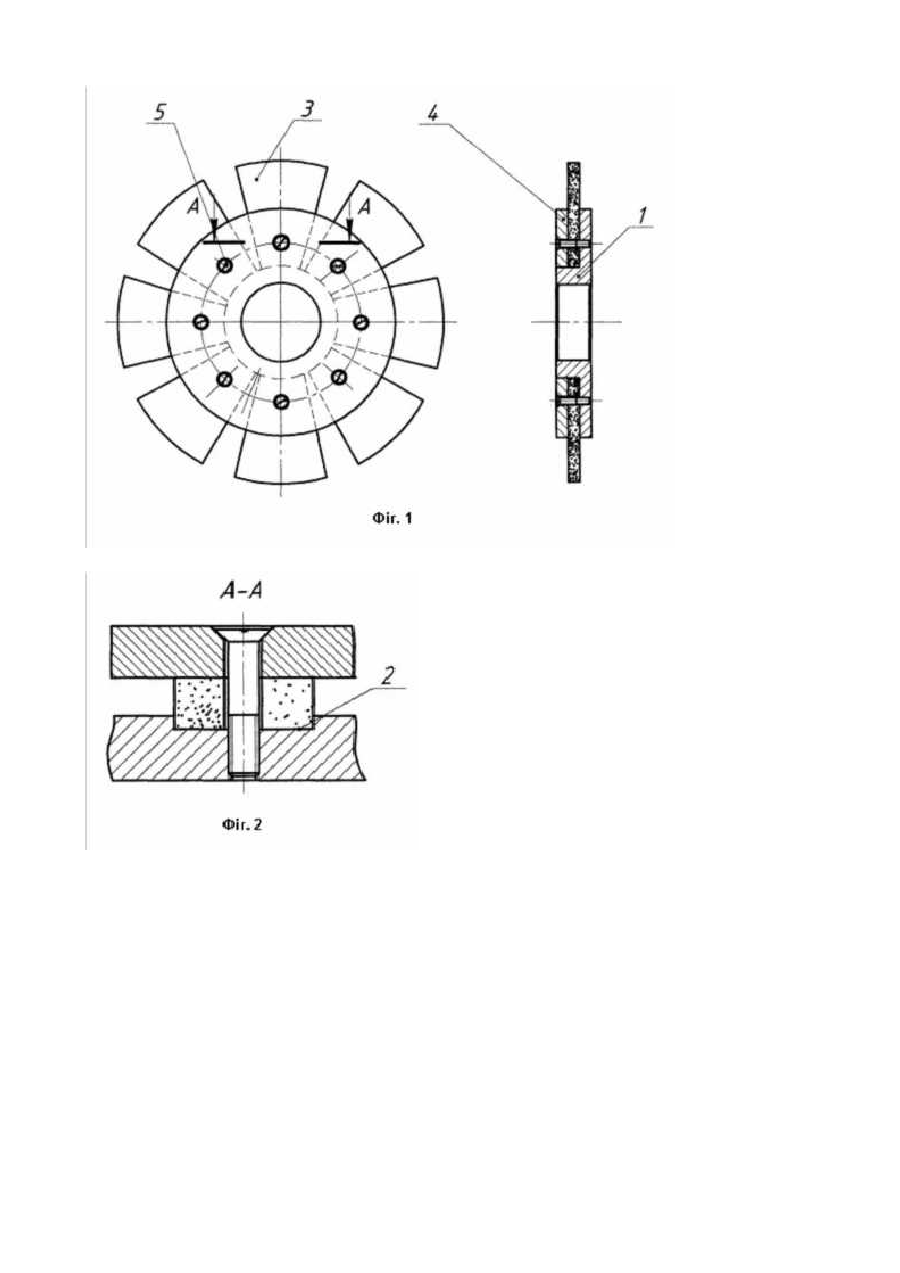

Корисна модель відноситься до абразивного інструменту, який використовується для шліфування металів, зокрема, для загострювання інструменту, який використовується у деревообробці і може бути використана у загострювальних верстатах, що встановлені у відділеннях для загострення дереворізального інструменту деревообробних цехів. Відомі конструкції перервних шліфувальних кругів, які включають виступи і западини на робочій поверхні круга [1]. Недоліками цих конструкції є те, що необхідно періодично відновлювати розміри западин при зносі абразивного круга, що вимагає витрат часу та матеріальних засобів. Відомий також, прийнятий за найближчий аналог, абразивний інструмент, який містить окремі вставні сегментні абразивні елементи, що нерухомо закріплені на корпусі і замінюються після зносу [2]. Недоліком конструції-найближчого аналога є те, що необхідно витрачати значний час на ручне встановлення і регулювання положення сегментних абразивних елементів. В основу корисної моделі покладено завдання створити збірний абразивний круг з перервною поверхнею простої конструкції, сегментні елементи якого можна швидко замінити та точно встановлювати і таким чином підвищити продуктивність загострення шляхом вдосконалення конструкції абразивного інструменту. Поставлене завдання вирішується так, що виступи на робочій поверхні абразивного круга утворені окремими сегментними абразивними елементами, які знаходяться між двома дисками, причому один із дисків має пази для встановлення сегментних абразивних елементів, а кожний сегментний абразивний елемент має отвір для фіксації положення. Технічний результат застосування запропонованого багатосегментного абразивного інструменту є наслідком реалізації сукупності основних ознак формули винаходу. Зокрема, виконання круга із окремих сегментних абразивних елементів дозволяє продовжити ресурс абразивного круга, змінюючи розміри сегментів можна легко регулювати розміри виступів і западин. Наявність двох дисків, між якими знаходяться сегменти, дозволяє простим методом здійснити їх закріплення. Виконання одного з дисків з пазами дозволяє швидко і точно встановлювати сегменти при збиранні круга. Наявність у кожного абразивного сегментного елемента отвору дозволяє використовувати його при базуванні й забезпечити неможливість вилітання його під час обертання під дією відцентрових сил, що забезпечує безпечну експлуатацію інструмента. На кресленні (фіг. 1) наведений загальний вигляд і поперечний розріз абразивного круга, на фіг. 2 - місцевий розріз по А-А. Абразивний круг складається з диска 1, який має отвір для встановлення на шпиндель загострювального верстата, а також пази 2 для встановлення в них сегментних абразивних елементів 3. Вони затискаються плоским диском 4 за допомогою гвинтів 5, які проходять через отвори в диску 4, отвори в сегментних абразивних елементах 3 і загвинчуються в різьбові отвори в диску 1. Під час підготовлення до роботи сегментні абразивні елементи 3 встановлюються в пази диска 4 і закріплюються через диск 4 гвинтами 5. Така конструкція багаточашкового абразивного інструмента дозволяє покращити як продуктивність підготовлення інструмента, так і зменшити витрати на цю операцію, що зменшить собівартість операцій оброблення дереворізальним інструментом, який підготовлюється такими кругами. Джерела інформації 1. Авторське свідоцтво СРСР №200461 В24 D 17/00. Абразивный круг с прерывистой рабочей поверхностью; Заявлено 26.09. 1968; Опубл. 30.11.1972, Бюл.№32. - 2с. 2. Лоскутов В.В. Шлифование металлов. - М., Машгиз, 1962. - 279с.
