Корпус повітряного фільтра

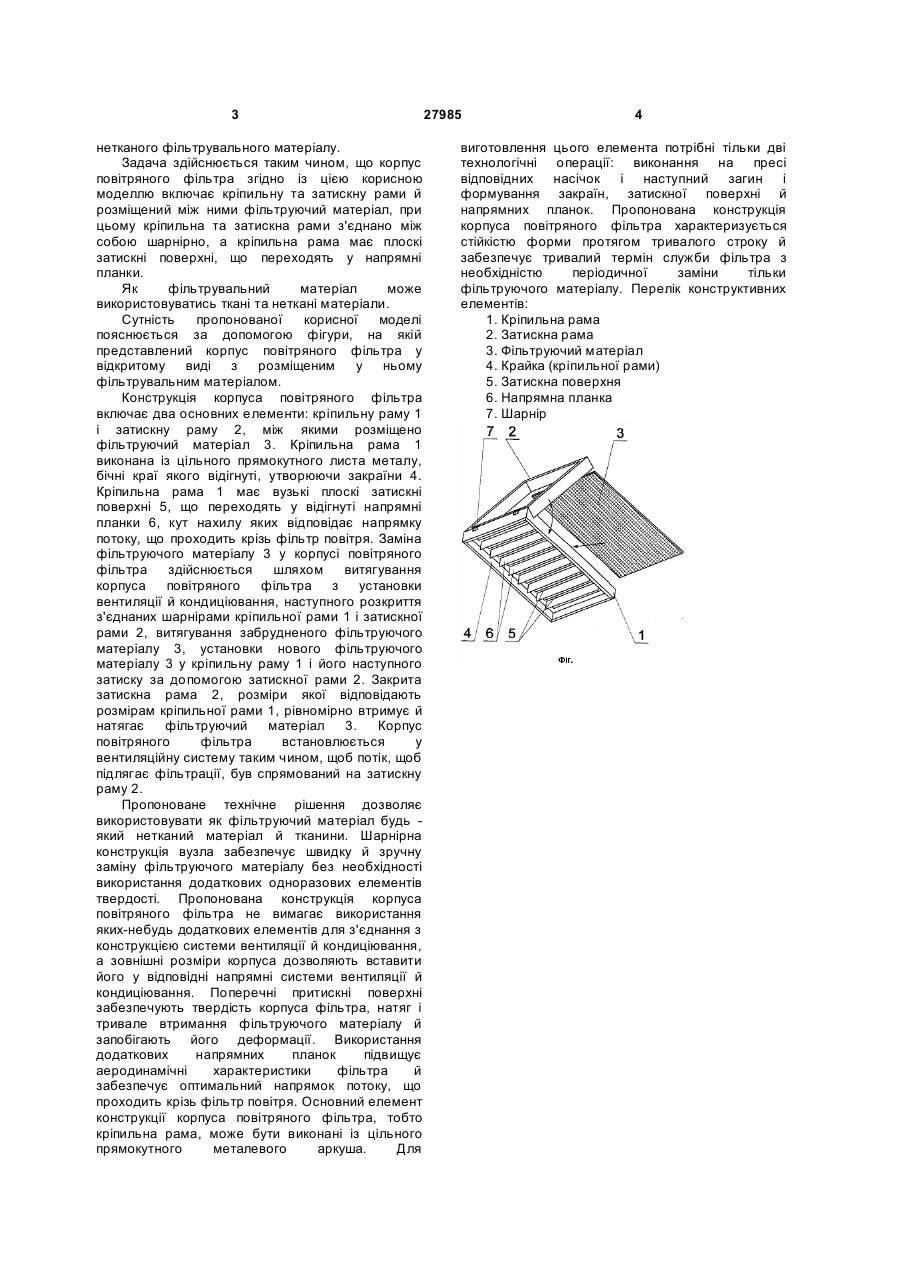

1. Корпус повітряного фільтра, що включає кріпильну й затискну рами з розміщеним між ними фільтрувальним матеріалом, який відрізняється тим, що кріпильна рама (1) і затискна рама (2) з'єднуються шарнірно між собою, при цьому кріпильна рама (1) має плоскі поверхні затиску (5), що переходять у напрямні планки (6). 2. Корпус за п. 1, який відрізняється тим, що як фільтрувальний матеріал можуть використовуватись ткані та неткані матеріали. (19) (21) u200706250 (22) 06.06.2007 (24) 26.11.2007 (31) W-116335 (32) 05.09.2006 (33) PL (72) МИСЛІВЄЦ БОГУСЛАВ, PL/PL (73) "ДОСПЕЛ" СП. З О.О (56) 3 нетканого фільтрувального матеріалу. Задача здійснюється таким чином, що корпус повітряного фільтра згідно із цією корисною моделлю включає кріпильну та затискну рами й розміщений між ними фільтруючий матеріал, при цьому кріпильна та затискна рами з'єднано між собою шарнірно, а кріпильна рама має плоскі затискні поверхні, що переходять у напрямні планки. Як фільтрувальний матеріал може використовуватись ткані та неткані матеріали. Сутність пропонованої корисної моделі пояснюється за допомогою фігури, на якій представлений корпус повітряного фільтра у відкритому виді з розміщеним у ньому фільтрувальним матеріалом. Конструкція корпуса повітряного фільтра включає два основних елементи: кріпильну раму 1 і затискну раму 2, між якими розміщено фільтруючий матеріал 3. Кріпильна рама 1 виконана із цільного прямокутного листа металу, бічні краї якого відігнуті, утворюючи закраїни 4. Кріпильна рама 1 має вузькі плоскі затискні поверхні 5, що переходять у відігнуті напрямні планки 6, кут нахилу яких відповідає напрямку потоку, що проходить крізь фільтр повітря. Заміна фільтруючого матеріалу 3 у корпусі повітряного фільтра здійснюється шляхом витягування корпуса повітряного фільтра з установки вентиляції й кондиціювання, наступного розкриття з'єднаних шарнірами кріпильної рами 1 і затискної рами 2, витягування забрудненого фільтруючого матеріалу 3, установки нового фільтруючого матеріалу 3 у кріпильну раму 1 і його наступного затиску за допомогою затискної рами 2. Закрита затискна рама 2, розміри якої відповідають розмірам кріпильної рами 1, рівномірно втримує й натягає фільтруючий матеріал 3. Корпус повітряного фільтра встановлюється у вентиляційну систему таким чином, щоб потік, щоб підлягає фільтрації, був спрямований на затискну раму 2. Пропоноване технічне рішення дозволяє використовувати як фільтруючий матеріал будь який нетканий матеріал й тканини. Шарнірна конструкція вузла забезпечує швидку й зручну заміну фільтруючого матеріалу без необхідності використання додаткових одноразових елементів твердості. Пропонована конструкція корпуса повітряного фільтра не вимагає використання яких-небудь додаткових елементів для з'єднання з конструкцією системи вентиляції й кондиціювання, а зовнішні розміри корпуса дозволяють вставити його у відповідні напрямні системи вентиляції й кондиціювання. Поперечні притискні поверхні забезпечують твердість корпуса фільтра, натяг і тривале втримання фільтруючого матеріалу й запобігають його деформації. Використання додаткових напрямних планок підвищує аеродинамічні характеристики фільтра й забезпечує оптимальний напрямок потоку, що проходить крізь фільтр повітря. Основний елемент конструкції корпуса повітряного фільтра, тобто кріпильна рама, може бути виконані із цільного прямокутного металевого аркуша. Для 27985 4 виготовлення цього елемента потрібні тільки дві технологічні операції: виконання на пресі відповідних насічок і наступний загин і формування закраїн, затискної поверхні й напрямних планок. Пропонована конструкція корпуса повітряного фільтра характеризується стійкістю форми протягом тривалого строку й забезпечує тривалий термін служби фільтра з необхідністю періодичної заміни тільки фільтруючого матеріалу. Перелік конструктивних елементів: 1. Кріпильна рама 2. Затискна рама 3. Фільтруючий матеріал 4. Крайка (кріпильної рами) 5. Затискна поверхня 6. Напрямна планка 7. Шарнір
