Сенсорна пластина

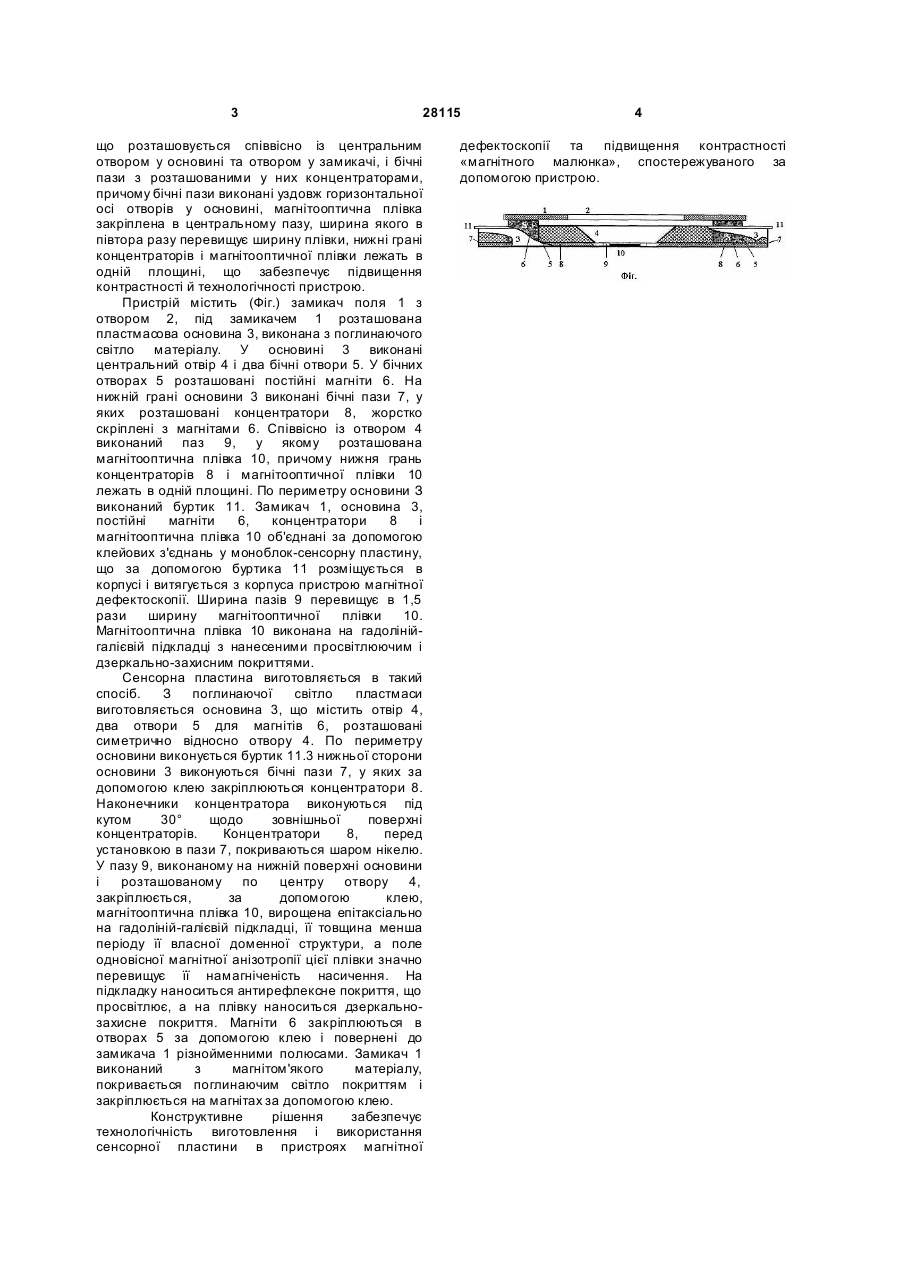

Сенсорна пластина, що включає жорстко скріплені між собою замикач із отвором, основу з отворами, магніти, розташовані в бічних отворах 3 28115 що розташовується співвіснo із центральним отвором у основині та отвором у замикачі, і бічні пази з розташованими у них концентраторами, причому бічні пази виконані уздовж горизонтальної осі отворів у основині, магнітооптична плівка закріплена в центральному пазу, ширина якого в півтора разу перевищує ширину плівки, нижні грані концентраторів і магнітооптичної плівки лежать в одній площині, що забезпечує підвищення контрастності й технологічності пристрою. Пристрій містить (Фіг.) замикач поля 1 з отвором 2, під замикачем 1 розташована пластмасова основина 3, виконана з поглинаючого світло матеріалу. У основині 3 виконані центральний отвір 4 і два бічні отвори 5. У бічних отворах 5 розташовані постійні магніти 6. На нижній грані основини 3 виконані бічні пази 7, у яких розташовані концентратори 8, жорстко скріплені з магнітами 6. Співвісно із отвором 4 виконаний паз 9, у якому розташована магнітооптична плівка 10, причому нижня грань концентраторів 8 і магнітооптичної плівки 10 лежать в одній площині. По периметру основини З виконаний буртик 11. Замикач 1, основина 3, постійні магніти 6, концентратори 8 і магнітооптична плівка 10 об'єднані за допомогою клейових з'єднань у моноблок-сенсорну пластину, що за допомогою буртика 11 розміщується в корпусі і витягується з корпуса пристрою магнітної дефектоскопії. Ширина пазів 9 перевищує в 1,5 рази ширину магнітооптичної плівки 10. Магнітооптична плівка 10 виконана на гадолінійгалієвій підкладці з нанесеними просвітлюючим і дзеркально-захисним покриттями. Сенсорна пластина виготовляється в такий спосіб. З поглинаючої світло пластмаси виготовляється основина 3, що містить отвір 4, два отвори 5 для магнітів 6, розташовані симетрично відносно отвору 4. По периметру основини виконується буртик 11.3 нижньої сторони основини 3 виконуються бічні пази 7, у яких за допомогою клею закріплюються концентратори 8. Наконечники концентратора виконуються під кутом 30° щодо зовнішньої поверхні концентраторів. Концентратори 8, перед установкою в пази 7, покриваються шаром нікелю. У пазу 9, виконаному на нижній поверхні основини і розташованому по центру отвору 4, закріплюється, за допомогою клею, магнітооптична плівка 10, вирощена епітаксіально на гадоліній-галієвій підкладці, її товщина менша періоду її власної доменної структури, а поле одновісної магнітної анізотропії цієї плівки значно перевищує її намагніченість насичення. На підкладку наноситься антирефлексне покриття, що просвітлює, а на плівку наноситься дзеркальнозахисне покриття. Магніти 6 закріплюються в отворах 5 за допомогою клею і повернені до замикача 1 різнойменними полюсами. Замикач 1 виконаний з магнітом'якого матеріалу, покривається поглинаючим світло покриттям і закріплюється на магнітах за допомогою клею. Конструктивне рішення забезпечує технологічність виготовлення і використання сенсорної пластини в пристроях магнітної 4 дефектоскопії та підвищення контрастності «магнітного малюнка», спостережуваного за допомогою пристрою.
