Спосіб визначення міжелементної нерівномірності яскравості свічення екрана електронно-променевої трубки з високою розрізняльною здатністю

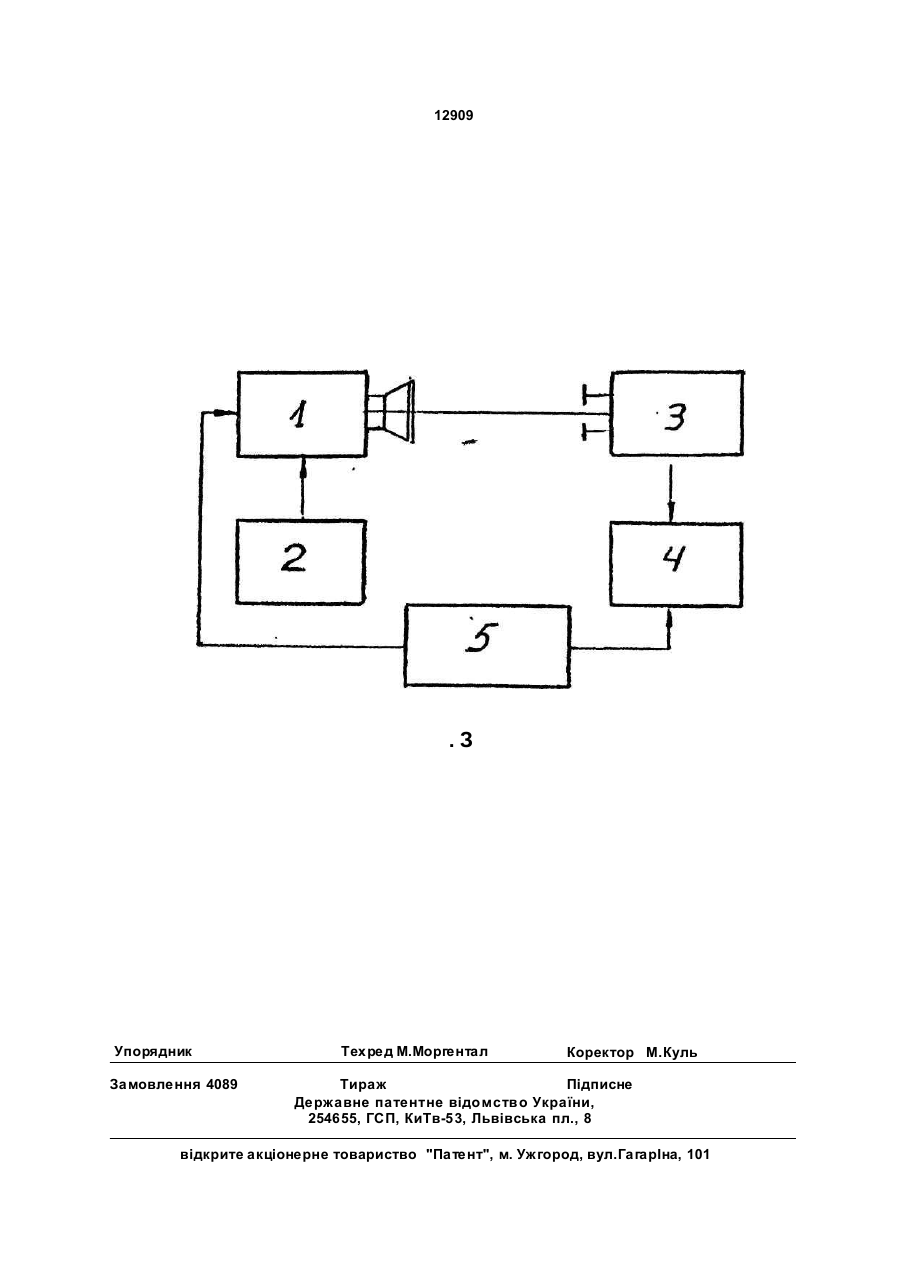

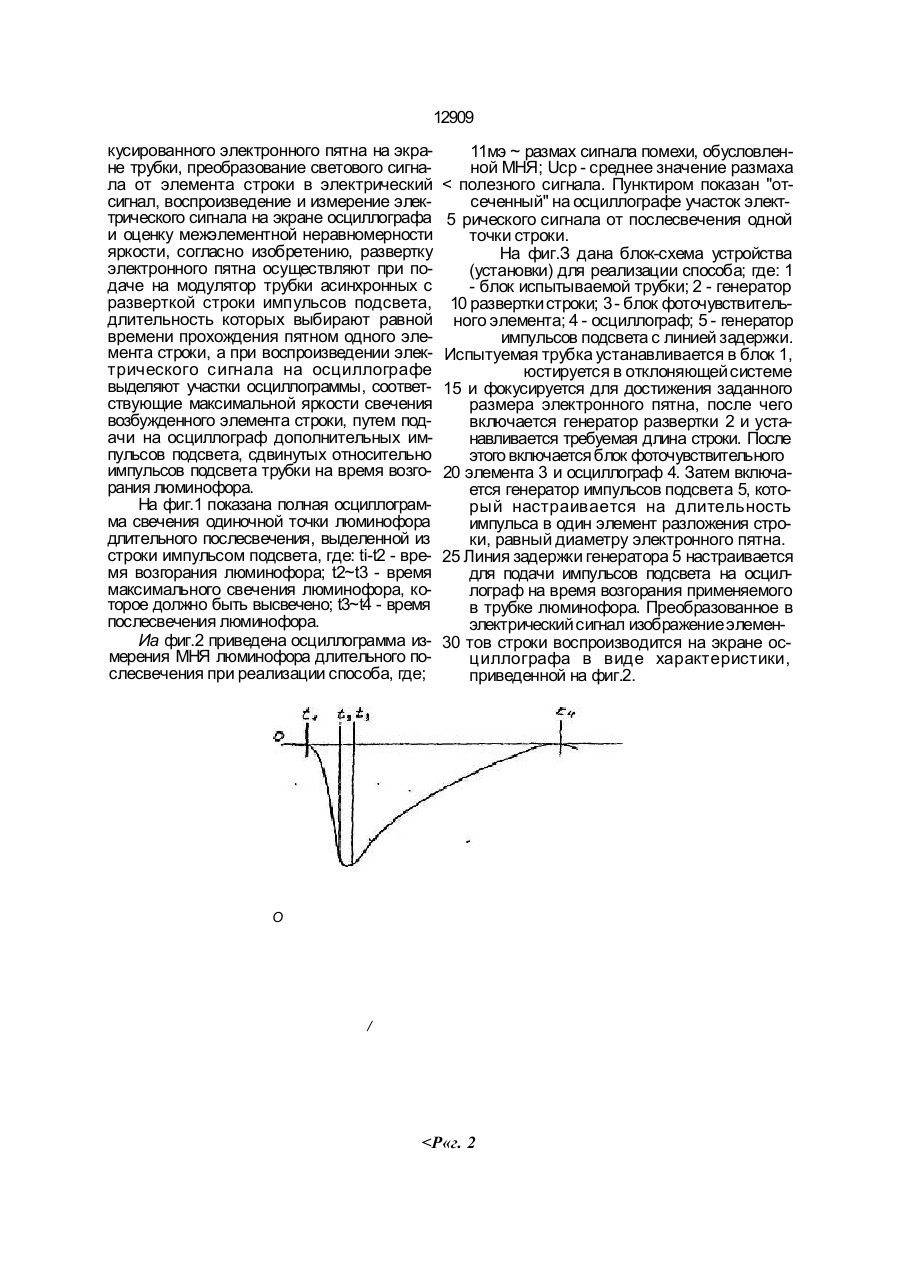

Способ определения межэлементной неравномерности яркости свечения экрана электронно-лучепой трубки высокого разре шения, включающий однострочную развер тку сфокусированного электронного пятна Изобретение относится к электронной технике, в частности, к технике измерения светотехнических параметров электроннолучевых трубок (ЭЛТ) высокого разрешения и предназначено для измерения межэлементной неравномерности яркости свечения экрана трубок различных типов. В качестве прототипа принят, описаний в Отраслевом стандарте ОСТ 11 335.818.683 способ измерения межэлементной неравномерности яркости экрана. Известным способом межэлементная неравномерность яркости свечения экрана измеряется при однострочной развертке сфокусированного на экран электронного пятна, причем светящееся изображение на экране трубки, преобразование светового сигнала от элемента строки в электрический сигнал, воспроизведение и измерение электрического сигнала на экране осциллографа и оценку межэлементной неравномерности яркости,отличающийся тем, что развертку электронного пятна осуществляют при подаче на модулятор трубки асинхронных с разверткой строки импульсов подсвета, длительность которых выбирают равной времени прохождения пятном одного элемента строки, а при воспроизведении электрического сигнала на осциллографе выделяют участки осциллограммы, соответствующие максимальной яркости свечения возбужденного элемента строки, путем подачи на осциллограф дополнительных импульсов подсвета, сдвинутых относительно импульсов подсвета трубки на время возгорания люминофора. строки преобразуется с помощью фоточувствительного элемента а электрический сигнал, который анализируется с помощью осциллографа. Известные способы позволяют осуществлять проверку ЭЛТ с люминофорами только короткого послесвечения. В основу изобретения поставлена задача расширения класса испытываемых ЭЛТ за счет получения возможности измерения параметров трубок с люминофорами длительного послесвечения. .Задача решается тем, что в способе определения межэлементной неравномерности яркости свечения экрана электроннолучевой трубки высокого разрешения, включающем однострочную развертку сфо С > ю о о 12909 кусированного электронного пятна на экране трубки, преобразование светового сигнала от элемента строки в электрический сигнал, воспроизведение и измерение электрического сигнала на экране осциллографа и оценку межэлементной неравномерности яркости, согласно изобретению, развертку электронного пятна осуществляют при подаче на модулятор трубки асинхронных с разверткой строки импульсов подсвета, длительность которых выбирают равной времени прохождения пятном одного элемента строки, а при воспроизведении электрического сигнала на осциллографе выделяют участки осциллограммы, соответствующие максимальной яркости свечения возбужденного элемента строки, путем подачи на осциллограф дополнительных импульсов подсвета, сдвинутых относительно импульсов подсвета трубки на время возгорания люминофора. На фиг.1 показана полная осциллограмма свечения одиночной точки люминофора длительного послесвечения, выделенной из строки импульсом подсвета, где: ti-t2 - время возгорания люминофора; t2~t3 - время максимального свечения люминофора, которое должно быть высвечено; t3~t4 - время послесвечения люминофора. Иа фиг.2 приведена осциллограмма измерения МНЯ люминофора длительного послесвечения при реализации способа, где; 11мэ ~ размах сигнала помехи, обусловленной МНЯ; Ucp - среднее значение размаха < полезного сигнала. Пунктиром показан "отсеченный" на осциллографе участок элект5 рического сигнала от послесвечения одной точки строки. На фиг.З дана блок-схема устройства (установки) для реализации способа; где: 1 - блок испытываемой трубки; 2 - генератор 10 развертки строки; 3 - блок фоточувствительного элемента; 4 - осциллограф; 5 - генератор импульсов подсвета с линией задержки. Испытуемая трубка устанавливается в блок 1, юстируется в отклоняющей системе 15 и фокусируется для достижения заданного размера электронного пятна, после чего включается генератор развертки 2 и устанавливается требуемая длина строки. После этого включается блок фоточувствительного 20 элемента 3 и осциллограф 4. Затем включается генератор импульсов подсвета 5, который настраивается на длительность импульса в один элемент разложения строки, равный диаметру электронного пятна. 25 Линия задержки генератора 5 настраивается для подачи импульсов подсвета на осциллограф на время возгорания применяемого в трубке люминофора. Преобразованное в электрический сигнал изображение элемен30 тов строки воспроизводится на экране осциллографа в виде характеристики, приведенной на фиг.2. О /
